Inserir material
Para o modo de distribuição ou enrolamento:
aprox. 60 cm
Para o modo de destacar: aprox. 40 cm
4.1.2 Inserir as etiquetas na cabeça de
impressão
4
1
5
3
2
67

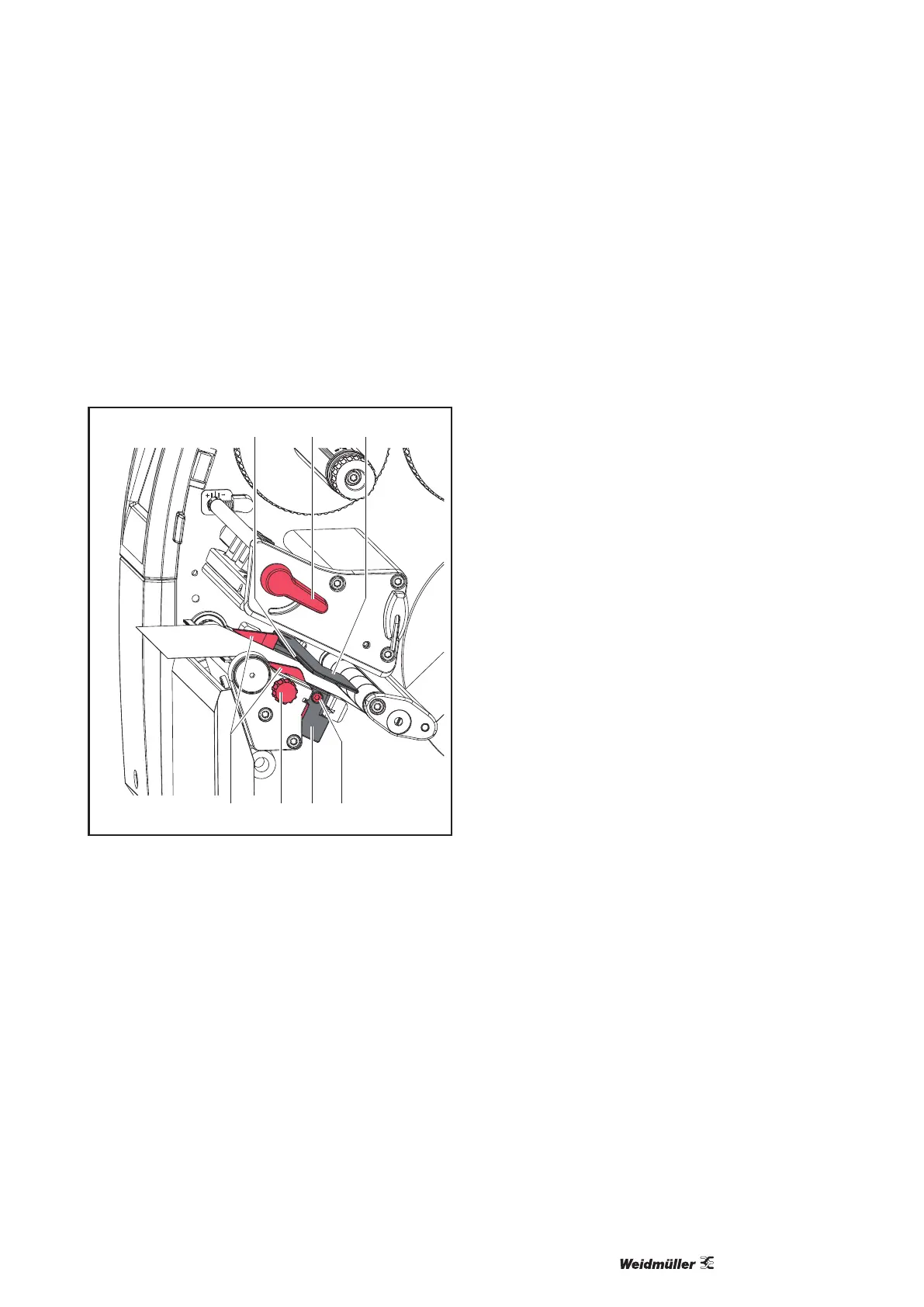

Figura 11 Inserir as etiquetas na cabeça de im-
pressão
f Rodar a alavanca (2) no sentido contrário ao dos
ponteiros do relógio, para levantar a cabeça de
impressão.
f Ajustar a guia (7) com a ajuda do botão recarti-
lhado (6), de forma a que
omaterialqueajustadoentreambasasguias.
f Inserir a tira de etiquetas na unidade de impres-
são, por cima do enrolador interno.
f Passar a tira de etiquetas pela barreira luminosa
das etiquetas (3), de forma a que abandone a
unidade de impressão entre a cabeça de impres-
são e o cilindro de impressão.
f Colocar a guia (7), de forma a que o material
passesemcarpreso.
4.1.3 Ajustar a barreira luminosa das
etiquetas
A barreira luminosa das etiquetas pode ser desloca-
datransversalmenteemrelaçãoaosentidodeuxo
do papel. Ao olhar pela unidade de impressão, o
sensor (1) da barreira luminosa das etiquetas é visí-
vel pela frente e está assinalado com uma marca no
suporte da barreira luminosa. Além disso, quando a
impressora está ligada acende-se um LED amarelo
na posição do sensor.
f Desapertar o parafuso (4).
f Posicionar a barreira luminosa com o punho (5),
de forma a que o sensor (1) registe o intervalo
entreasetiquetasouumamarcareexivaou
uma marca de perfuração.
- ou, se as etiquetas não forem quadradas, -
f Alinhar a barreira luminosa com o punho (5) com
a aresta da etiqueta que se situa mais à frente,
nosentidodouxodopapel.
f Apertar o parafuso (4).
Apenas para o funcionamento no Modo de destacar:
f Rodar a alavanca (2) no sentido dos ponteiros do
relógio, para bloquear a cabeça de impressão.
f As etiquetas estão inseridas para o funcionamen-
to no Modo de destacar.
