Weidmüller THM MultiMark Plus - Asennus; Laitteen Yleiskuva

266 2599440000/00/04.2019
Asennus
2 Asennus
2.1 Laitteen yleiskuva
3
5
6
7
4
1
8
2
10
9

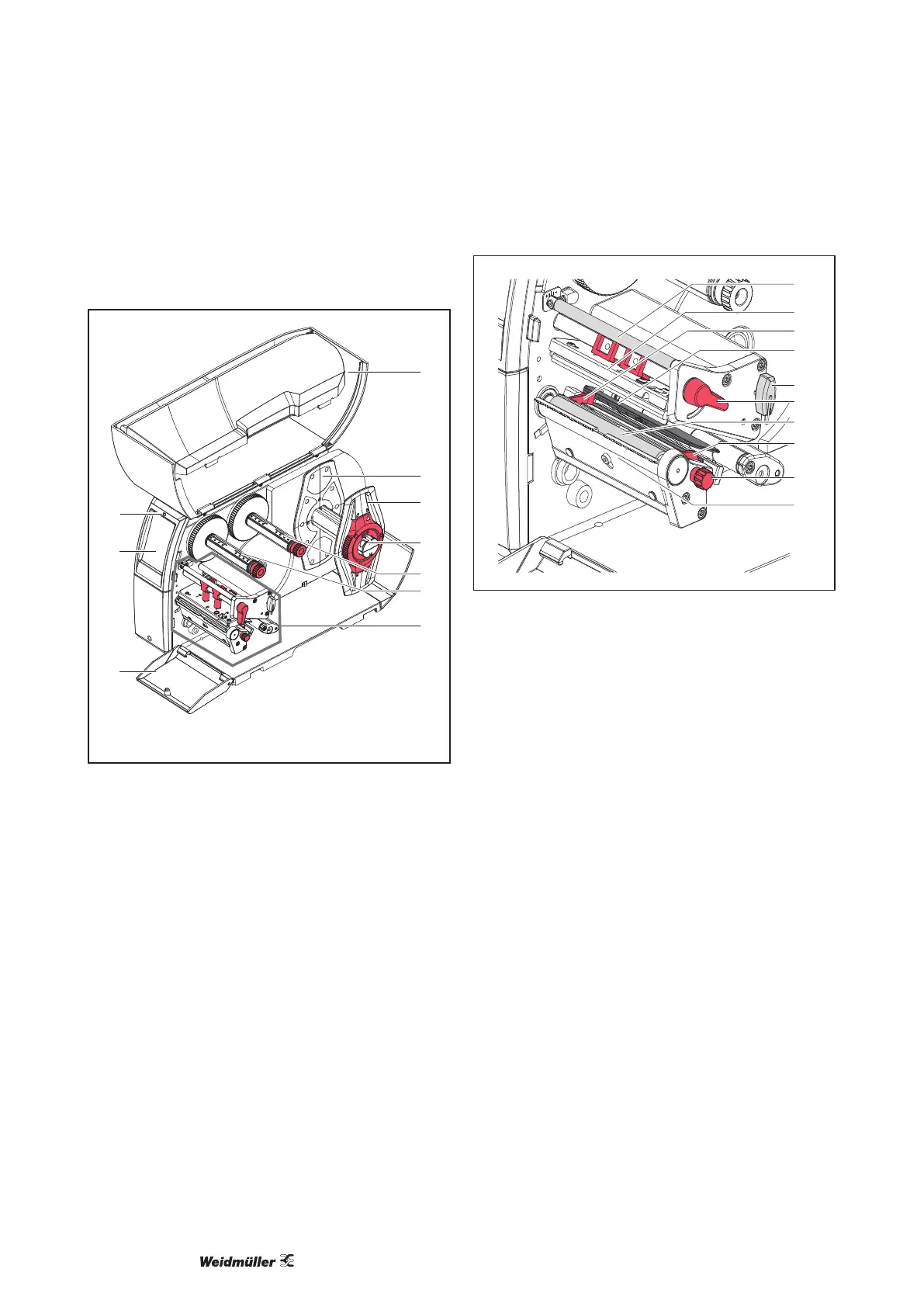

Kuva 1 Yleiskuva
1 Kansi
2 Reunan säätäjä
3 Reunan säätäjä
4 Rullan pidike
5 Siirtokalvon aukikelaaja
6 Siirtokalvon kelaaja
7 Tulostusyksikkö
8 Suojus
9 Kosketusnäyttö
10 LED "Laite päällä"
12
14
18
13
16
11
15
17
19
13
Kuva 2 Tulostusyksikkö - laitteet, joissa on
materiaalin keskitetty ohjaus
11 Siirtokalvon ohjain
12 Pääkulma ja kirjoitinpää
13 Ohjain
14 Tarravalopuomi
15 Kuusikanta-avain
16 Kirjoitinpään lukitusvipu
17 Painotela
18 Ohjainten säätöpainike
19 Repäisyreuna leikkuri tai pyöröleikkuri
