Insertion des consommables
f Tourner la bague d'arrêt (2) dans le sens des
aiguillesd'unemontredesortequelaèchesoit
dirigée vers le symbole et bloquer ainsi le mar-
geur (1) sur le support (4).
f Dérouler des bandes d'étiquettes plus longues :
Pour le mode pré-décollement ou réenroulement :
60 cm environ
Pour le mode arrachage : 40 cm environ
4.1.2 Insertion de la bande d'étiquettes
sous la tête d'impression
4
1
5
3
2
67

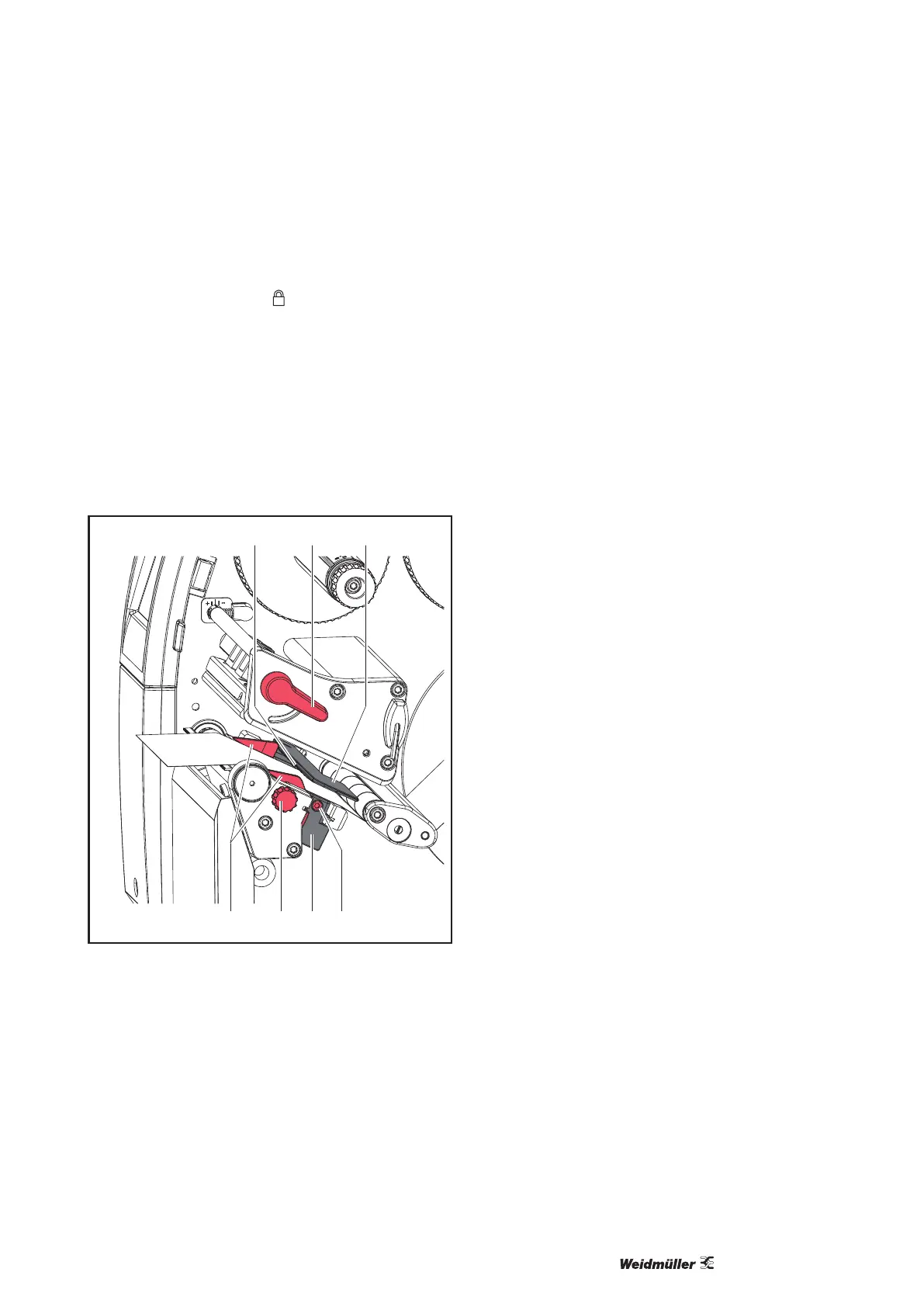

Figure 11 Insertion de la bande d'étiquettes
sous la tête d'impression
f Tourner le levier (2) dans le sens inverse des
aiguilles d'une montre pour soulever la tête d'im-
pression.
f Positionner le guide (7) en tournant la molette
deréglage(6)anquelamatièrepuissepasser
entre les deux guides.
f Guider la bande d'étiquettes au-dessus de l'en-
rouleur interne vers le mécanisme d'impression.
f Guider la bande d'étiquettes entre la cellule de
détectiond'étiquettes(3)anqu'ellequittelemé-
canisme d'impression entre la tête d'impression
et le rouleau d'impression.
f Positionnerleguide(7)anquelamatièresoit
guidée librement, sans serrage.
4.1.3 Réglage de la cellule de détection
d'étiquettes
La cellule de détection d'étiquettes peut être dépla-
cée perpendiculairement au sens de marche du pa-
pier pour s'adapter à la matière. Le capteur (1) de la
cellule de détection d'étiquettes est visible de devant
à travers le mécanisme d'impression et est signalé
par une encoche dans le support de la cellule de
détection d'étiquettes. Lorsque l'imprimante est mise
sous tension, une LED jaune s'allume à la position
du capteur.
f Desserrer la vis (4).
f Positionner la cellule de détection d'étiquettes
avec la manette (5) de façon à ce que le capteur
(1) puisse repérer l'échenillage entre les éti-
quettes, une marque noire ou une découpe.
- ou, si les étiquettes ne sont pas de forme rectangu-
laire, -
f Aligner la cellule de détection d'étiquettes avec la
manette (5) sur le bord avant de l'étiquette dans
le sens de déroulement du papier.
f Resserrer la vis (4).
Uniquement pour le fonctionnement en mode arra-
chage :
f Tourner le levier (2) dans le sens des aiguilles
d'une montre pour verrouiller la tête d'impression.
f Le rouleau d'étiquettes est inséré pour le fonc-
tionnement en mode arrachage.
