Anyag behelyezése
4.2 Leporelló címkék behelyezése
5
1
2
3
4

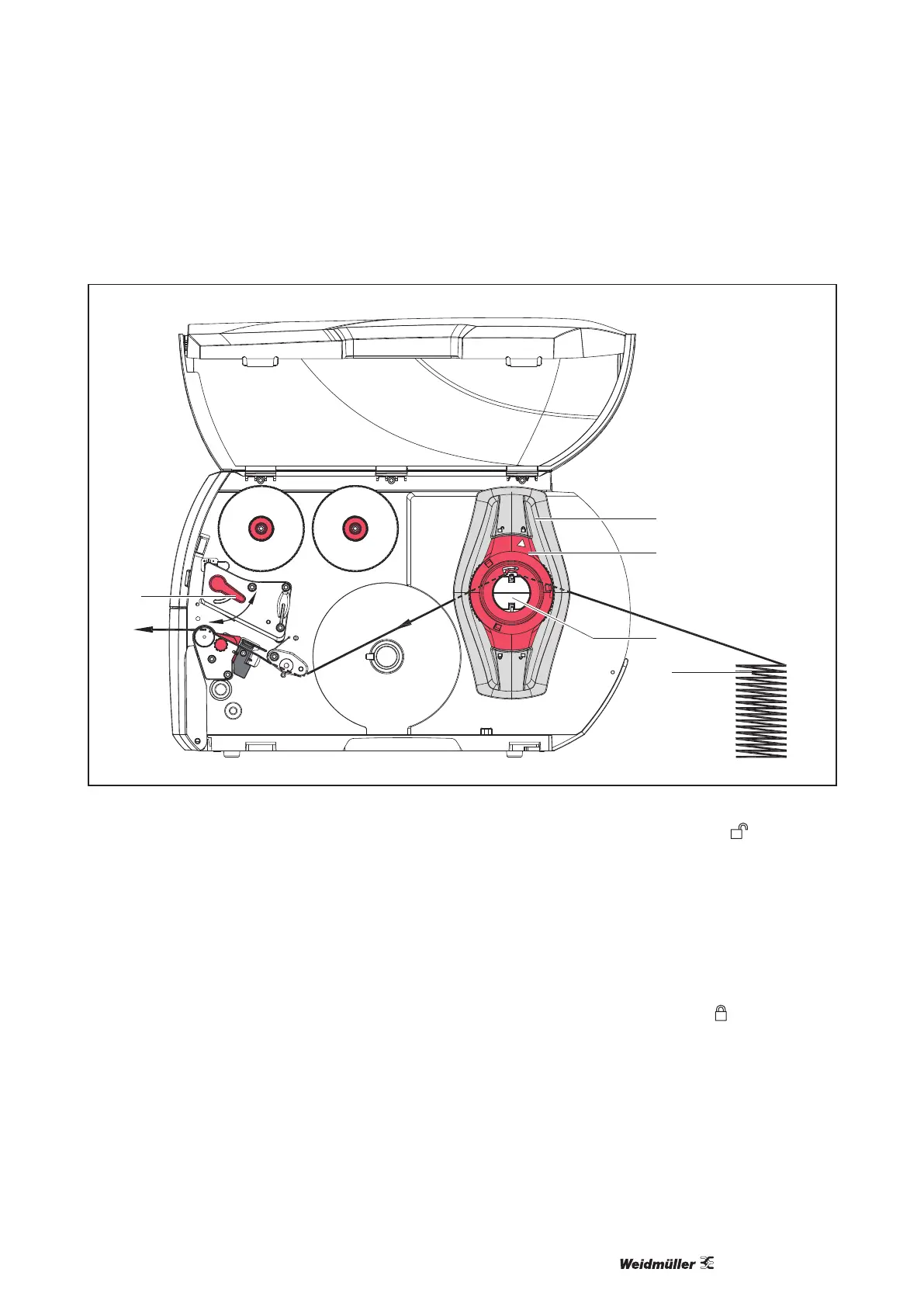

Ábra 12 A papír menetiránya leporelló címkék esetén
f Forgassaelazállítógyűrűt(2)azóramutatójárásávalellenkezőiránybaúgy,hogyanyíla szimbólum-
ra mutasson, és ezzel a margóbeállító tárcsa (1) kioldódjon.
f A margóbeállító tárcsát (1) úgy állítsák be, hogy az anyag a két margóbeállító tárcsa közé illeszkedjen.
f Helyezzeacímketömböt(4)anyomtatómögé.Ügyeljenarra,hogyfelülrőlláthatóklegyenekacímkéka
csíkon.
f Vezesse a címkecsíkot a tekercstartón (3) át a nyomtatóegységhez.
f Tolja befelé a margóbeállító tárcsát (1) úgy, hogy a címkecsík a két margóbeállító tárcsához illeszkedjen,
szorulásésgyűrődésnélkül.
f Forgassaelazállítógyűrűt(2)azóramutatójárásávalegyezőiránybaúgy,hogyanyíla szimbólumra
mutasson, és ezzel a margóbeállító tárcsa (1) a tekercstartóra feszüljön.
f Címkecsíkbehelyezéseanyomtatófejbe(→„4.1.2 Címke behelyezése a nyomtatófejbe“, 340. oldal).
f Címkefotocellabeállítása(→„4.1.3 Címkefotocella beállítása“, 340. oldal).
f Nyomtatófejrászorítórendszerénekbeállítása(→„4.3 Nyomtatófej rászorítórendszerének beállítása“,
342. oldal).
f Fordítsaelakart(5)azóramutatójárásávalmegegyezőenanyomtatófejreteszeléséhez.
