Weidmüller THM MultiMark Plus - Transferfolie Einlegen

212599440000/00/04.2019
Material einlegen
4.5 Transferfolie einlegen
Beim direkten Thermodruck keine Trans-
ferfolie einlegen und ggf. schon einge-
legte Transferfolie entfernen.
6
1
2
3
4
5

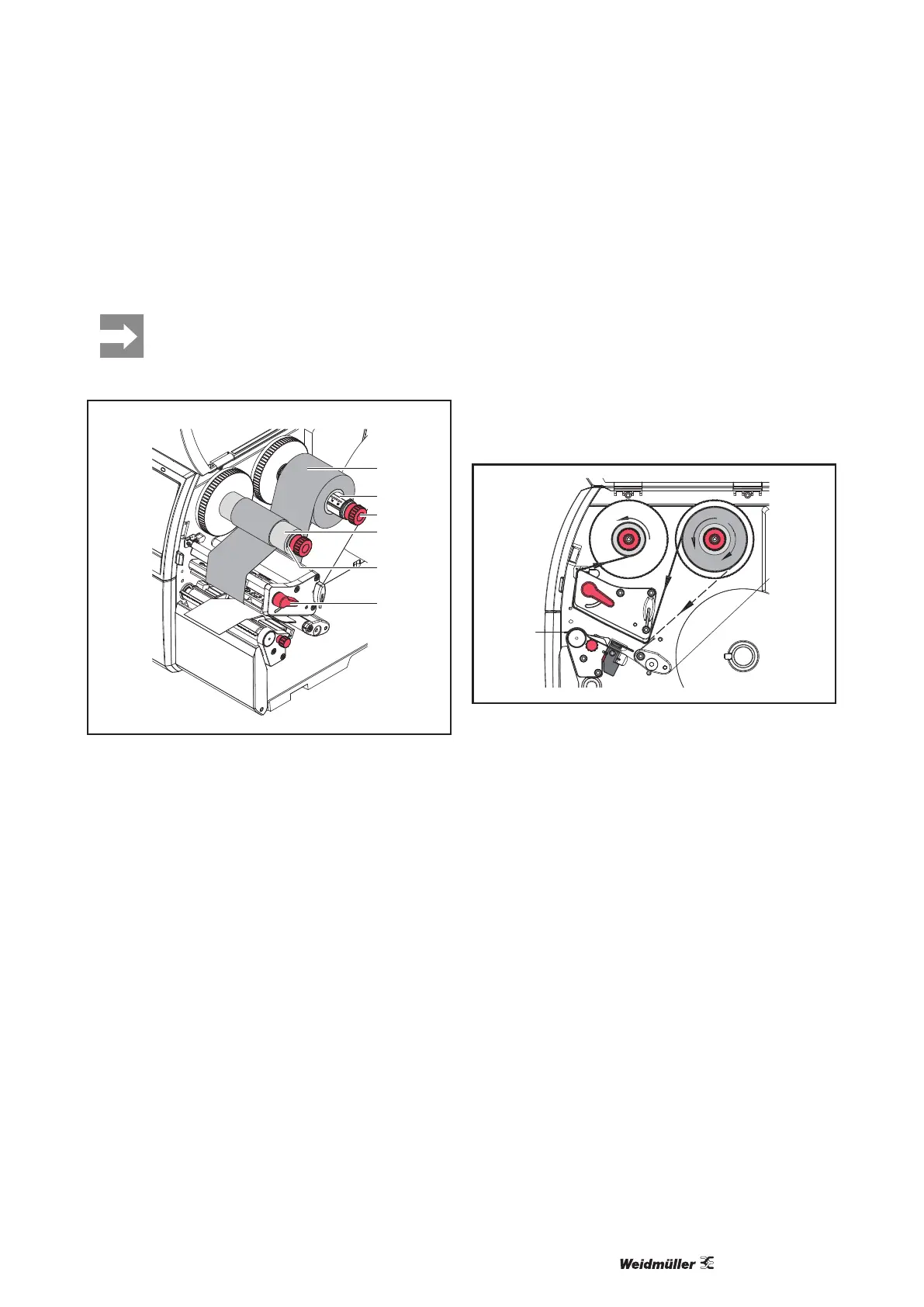

Abbildung 15 Transferfolie einlegen
f Vor dem Einlegen der Transferfolie Druckkopf
reinigen(→„6.3 Druckkopf reinigen“ auf Seite
24).
f Hebel (6) in Gegenuhrzeigerrichtung drehen, um
den Druckkopf anzuheben.
f Transferfolienrolle (1) so auf den Abwickler (2)
schieben, dass die Farbbeschichtung der Folie
beim Abwickeln nach unten weist.
f Rolle (1) so auf dem Abwickler positionieren,
dass beide Enden der Rolle bei identischen Ska-
lenwerten liegen.
f Transferfolienrolle (1) festhalten und Drehknopf
am Abwickler (3) gegen den Uhrzeigersinn dre-
hen,bisdieTransferfolienrollexiertist.
f Geeigneten Transferfolienkern (4) auf den Trans-
ferfolienaufwickler (5) schieben und in gleicher
Weisexieren.
f Transferfolie wie in Bild 22 durch die Druckbau-
gruppe führen.
f Transferfolienanfang mit einem Klebestreifen am
Transferfolienkern(4)xieren.HierbeidieRotati-
onsrichtung des Transferfolienaufwicklers entge-
gen dem Uhrzeigersinn beachten.
f Transferfolienaufwickler (5) entgegen dem Uhr-
zeigersinn drehen, um den Transferfolienlauf zu
glätten.
f Hebel (6) in Uhrzeigerrichtung drehen, um den
Druckkopf zu verriegeln.
Abbildung 16 Transferfolienverlauf
