Instalação
2 Instalação
2.1 Panorâmica do aparelho
3
5
6
7
4
1
8
2
10
9

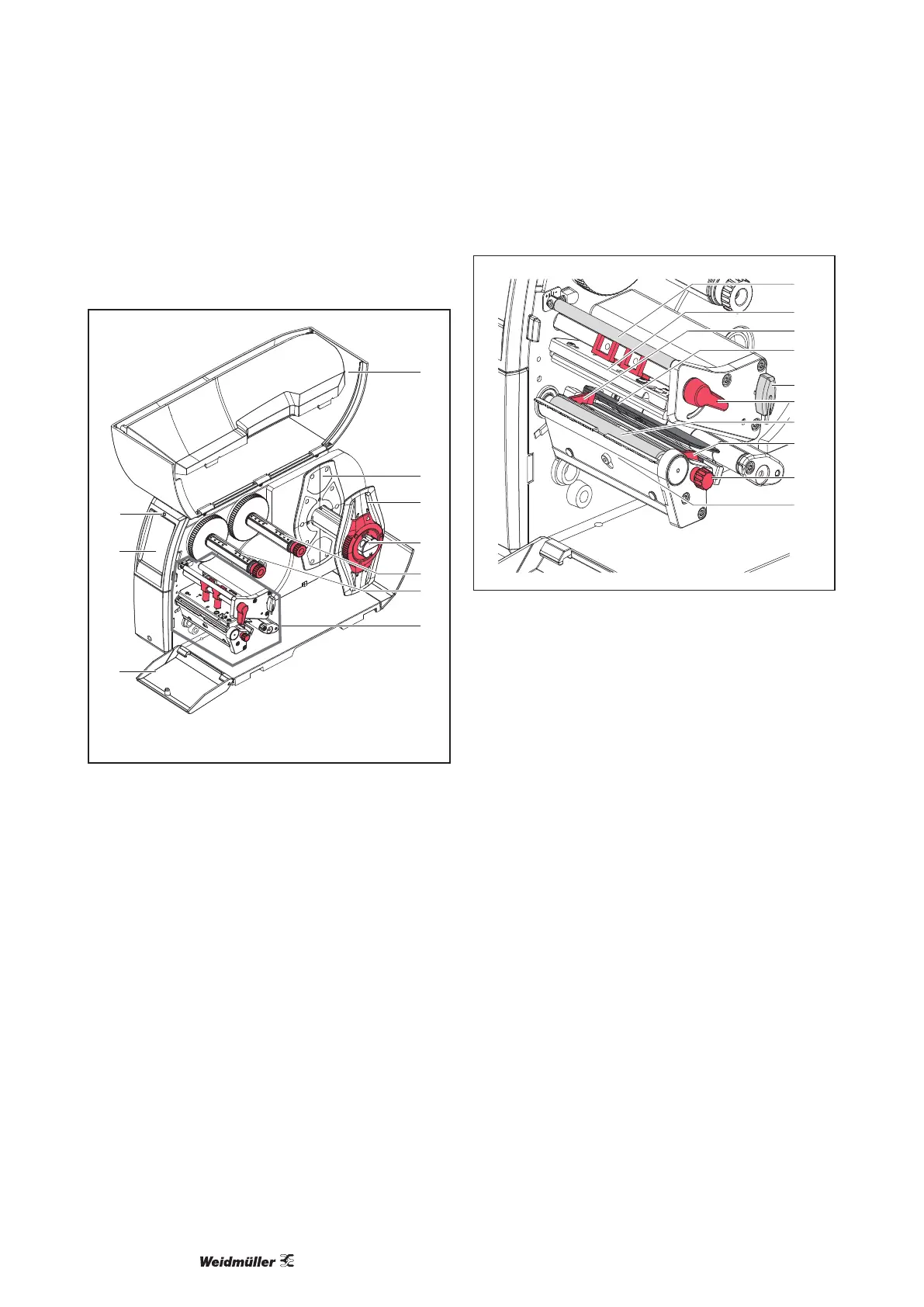

Figura 1 Panorâmica
1 Tampa
2 Limitador de margem
3 Limitador de margem
4 Suporte de rolos
5 Desenroladordatadetransferência
6 Enroladordatadetransferência
7 Módulo de impressão
8 Tampa
9 Ecrã tátil
10 LED "Aparelho ligado"
12
14
18
13
16
11
15
17
19
13
Figura 2 Módulo de impressão - dispositivos
com condução de material centrada
11 Inversãodatadetransferência
12 Ângulo da cabeça com cabeça de impressão
13 Guia
14 Barreira luminosa das etiquetas
15 Chave sextavada
16 Alavanca de bloqueio da cabeça de impressão
17 Cilindro de impressão
18 Botão de ajuste das guias
19 Aresta de destacar lâmina de corte oulâmina de
perfuração
