Colocación del material
4.2 Carga de las etiquetas Leporello
5
1
2
3
4

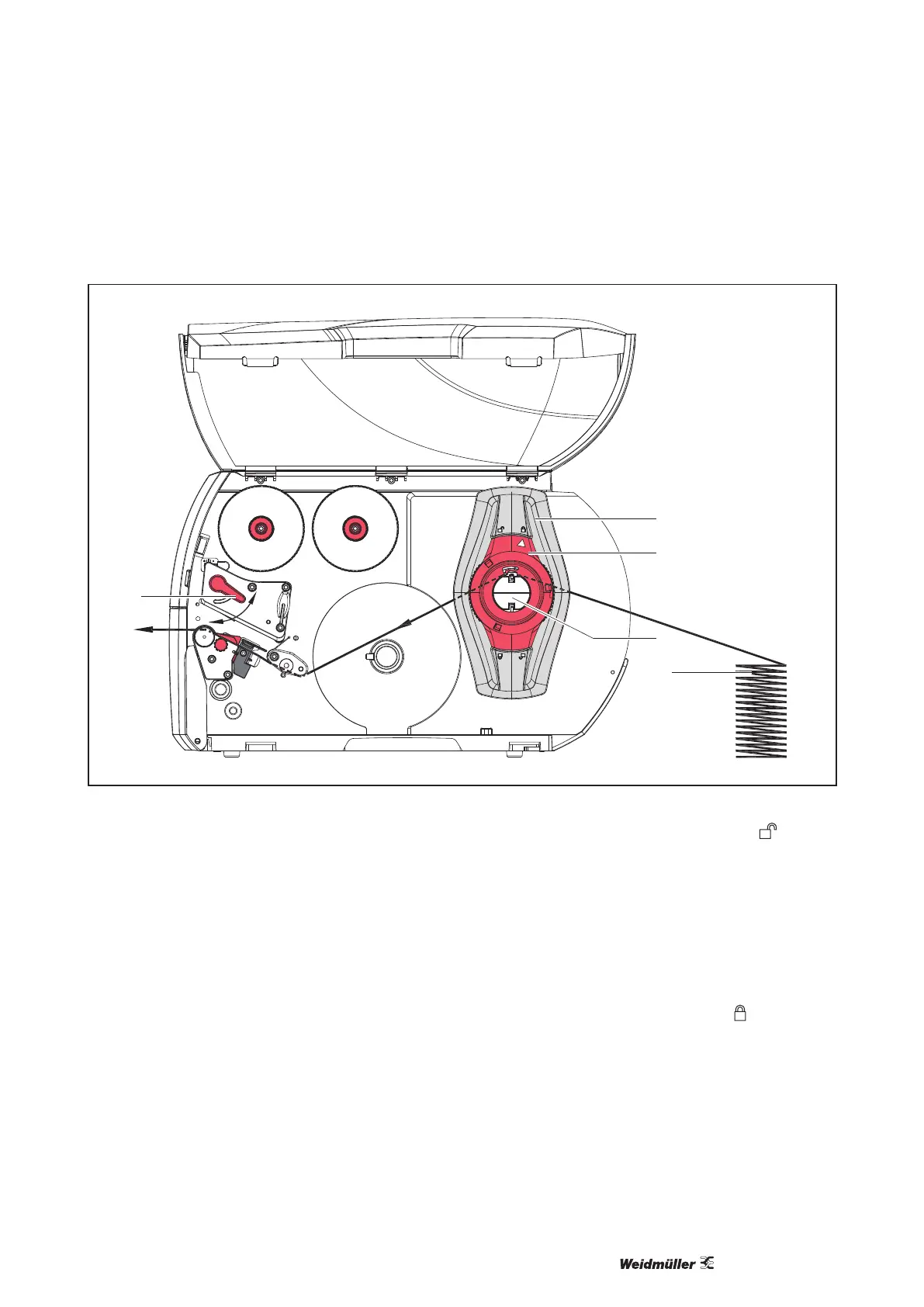

Figura 12 Paso del papel con etiquetas Leporello
f Girar el anillo de ajuste (2) en sentido antihorario, de tal forma que la echa apunte al símbolo , y soltar
así el posicionador (1).
f Ajustar el posicionador (1) de tal forma que el material quepa entre los dos posicionadores.
f Colocar la pila de etiquetas (4) detrás de la impresora. Comprobar que las etiquetas situadas sobre la tira
quedan orientadas hacia arriba.
f Guiar la tira de etiquetas por encima del soporte de carrete (3) hasta la unidad de impresión.
f Desplazar el posicionador (1) hasta que la tira de etiquetas entre en contacto con ambos posicionadores,
sin que quede apretada o se doble.
f Girar el anillo de ajuste (2) en sentido horario, de tal forma que la echa apunte al símbolo , y engan-
char así el posicionador (1) sobre el soporte de carrete.
f Colocar la tira de etiquetas en el cabezal (→ “4.1.2 Colocación de las etiquetas en el cabezal” en la pági-
na 212).
f Ajustar el sensor de etiquetas (→ “4.1.3 Ajuste del sensor de etiquetas” en la página 212).
f Ajustar el sistema de presión de cabezal (→ “” en la página 214).
f Girar la palanca (5) en sentido horario para bloquear el cabezal.
