Paigaldamine
2 Paigaldamine
2.1 Seadme ülevaade
3
5
6
7
4
1
8
2
10
9

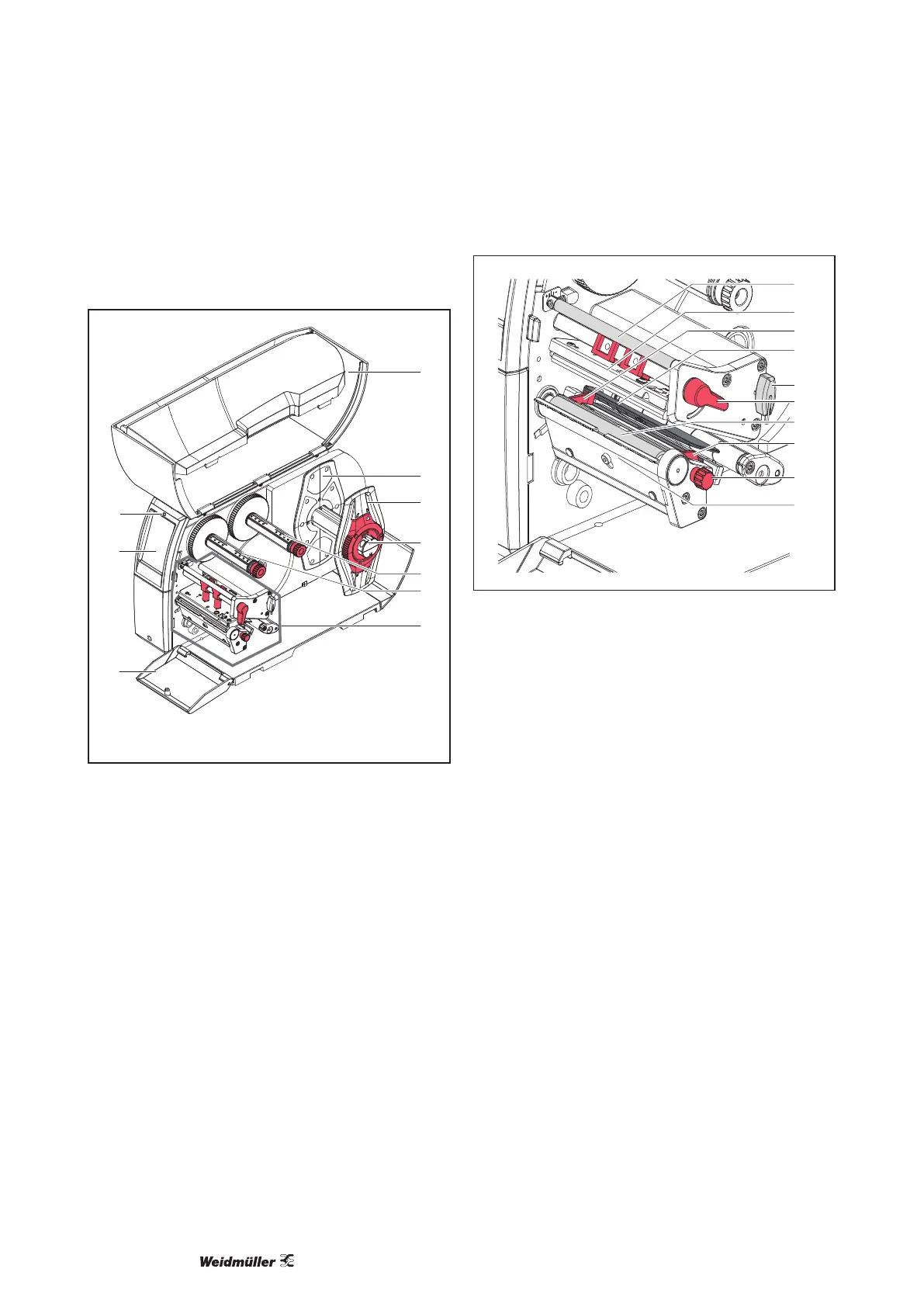

Joonis 1 Ülevaade
1 Kaas
2 Äärik
3 Äärik
4 Rullihoidik
5 Siirdelindi lahtikerimisseade
6 Siirdelindi kerimisseade
7 Printeri komponendid
8 Kate
9 Puutetundlik ekraan
10 LED „Seade sisse lülitatud“
12
14
18
13
16
11
15
17
19
13
Joonis 2 Printeri komponendid – keskjoondu-
sega materjali juhtimisega seadmed
11 Siirdelindi suunamine
12 Trükipeaga nurgapea
13 Juhik
14 Etikettide valgusbarjäär
15 Kuuskantvõti
16 Trükipea lukustushoob
17 Trükivalts
18 Juhikute seadenupp
19 Rebimisserv lõiketeraga või virnastusteraga
