Material einlegen
4.4 Abreißkante ab- und anbauen
Um den Drucker für einen anderen Betriebsmodus umzurüsten, muss ggf. eine Abreißkante montiert wer-
den.
1 1
3
2

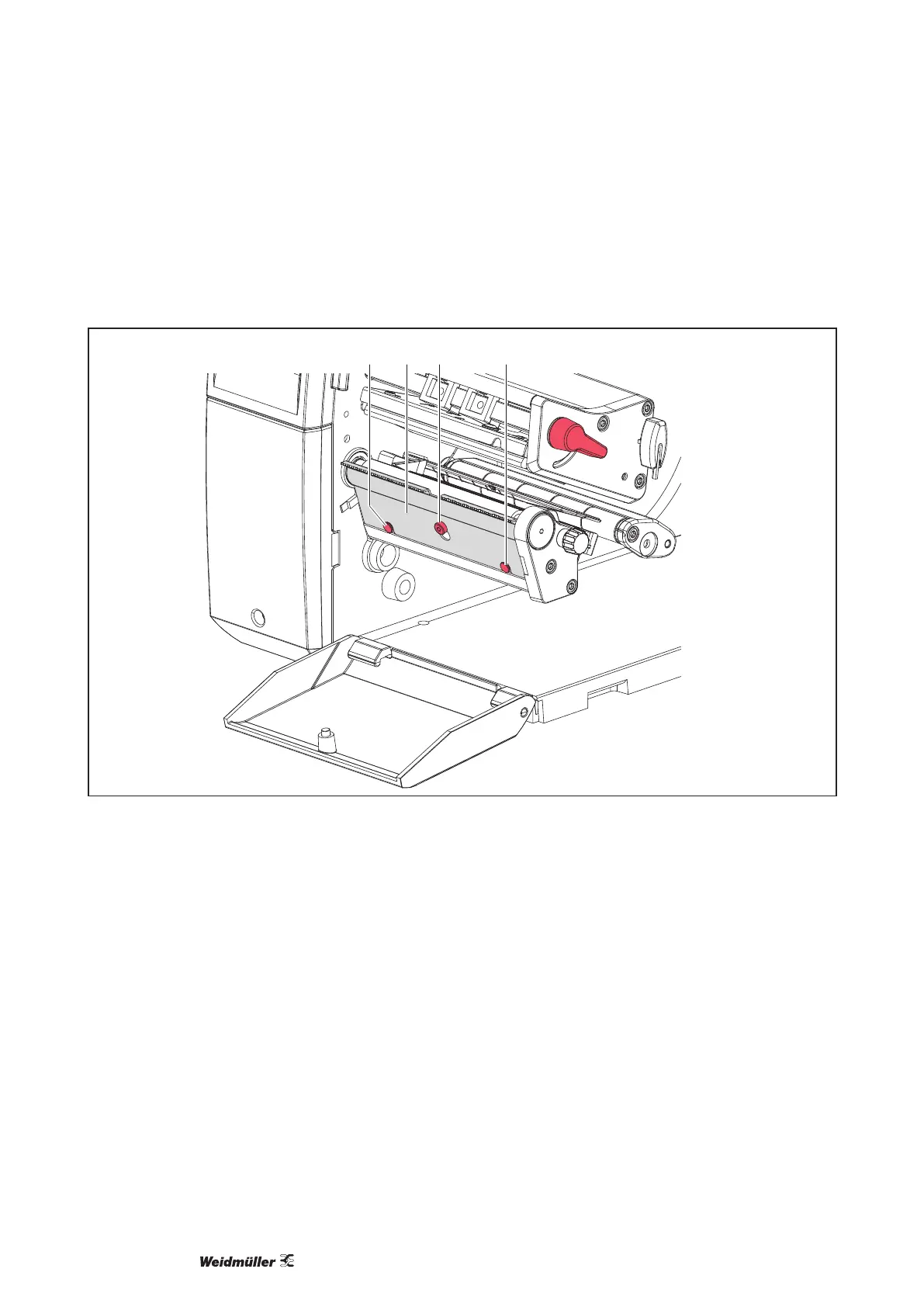

Abbildung 14 Abreißkante ab- und anbauen
Blech abbauen
f Schraube (3) um mehrere Umdrehungen lösen.
f Blech (2) nach oben schieben und abnehmen.
Blech anbauen
f Blech (2) auf die Schraube (3) aufsetzen, nach unten hinter die Stifte (1) schieben.
f Schraube (3) anziehen.
