Weidmüller THM MultiMark Plus - Installation; Geräteübersicht

8 2599440000/00/04.2019
Installation
2 Installation
2.1 Geräteübersicht
3
5
6
7
4
1
8
2
10
9

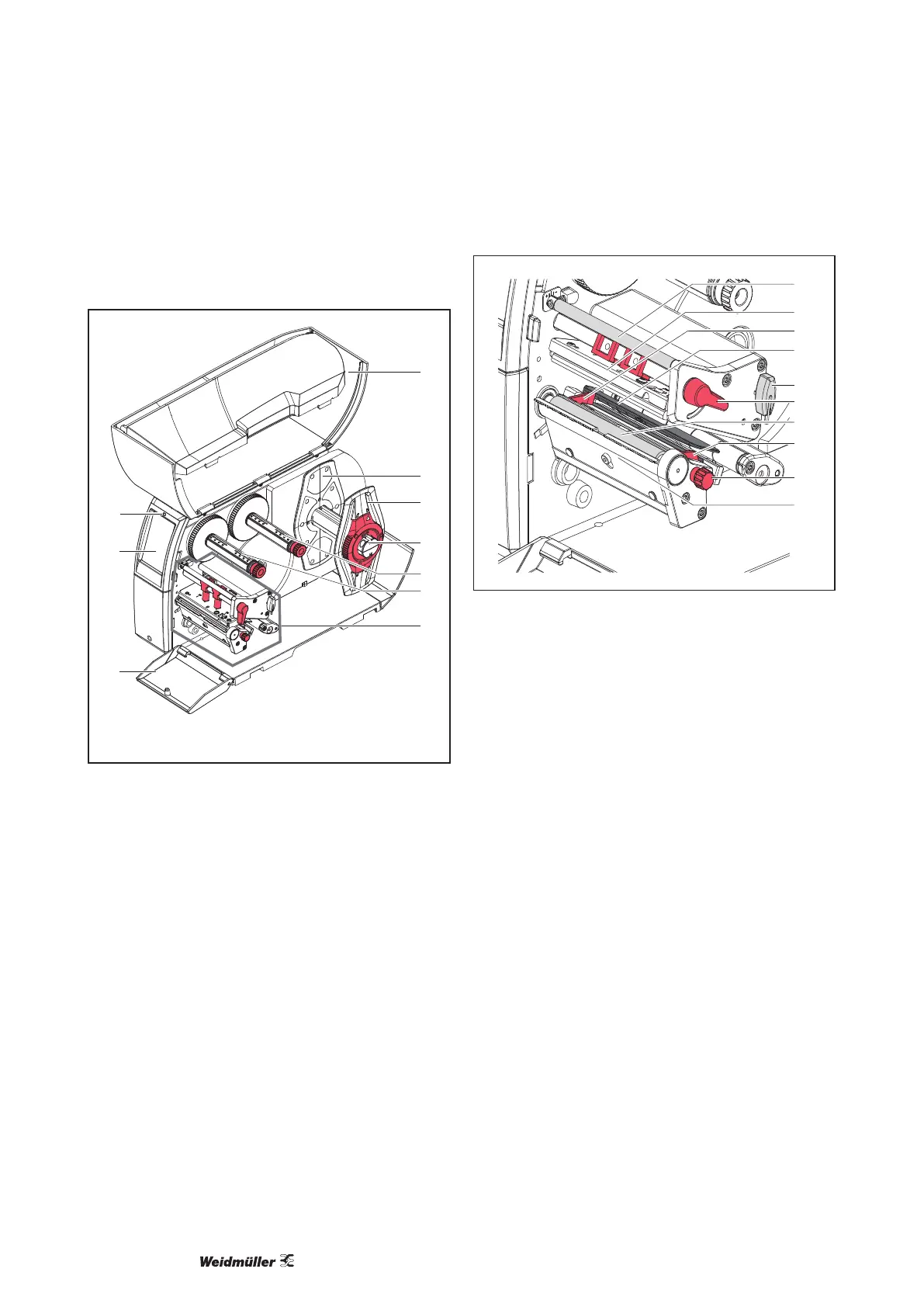

Abbildung 1 Übersicht
1 Deckel
2 Randsteller
3 Randsteller
4 Rollenhalter
5 Transferfolienabwickler
6 Transferfolienaufwickler
7 Druckbaugruppe
8 Abdeckung
9 Touchscreen-Display
10 LED „Gerät eingeschaltet“
12
14
18
13
16
11
15
17
19
13
Abbildung 2 Druckbaugruppe - Geräte mit zent-
rierter Materialführung
11 Umlenkung für Transferfolie
12 Kopfwinkel mit Druckkopf
13 Führung
14 Etikettenlichtschranke
15 Sechskantschlüssel
16 Hebel zur Druckkopfverriegelung
17 Druckwalze
18 Stellknopf für Führungen
19 Abreißkante Schneide- oder Perforationsmesser
