Material einlegen
4 Material einlegen
Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der
sichimoberenTeilderDruckbaugruppebendet.WeitereWerkzeugesindfürdiehierbeschrie-
benen Arbeiten nicht erforderlich.
4.1 Rollenmaterial einlegen
4.1.1 Materialrolle auf Rollenhalter positionieren
4
3
1
2

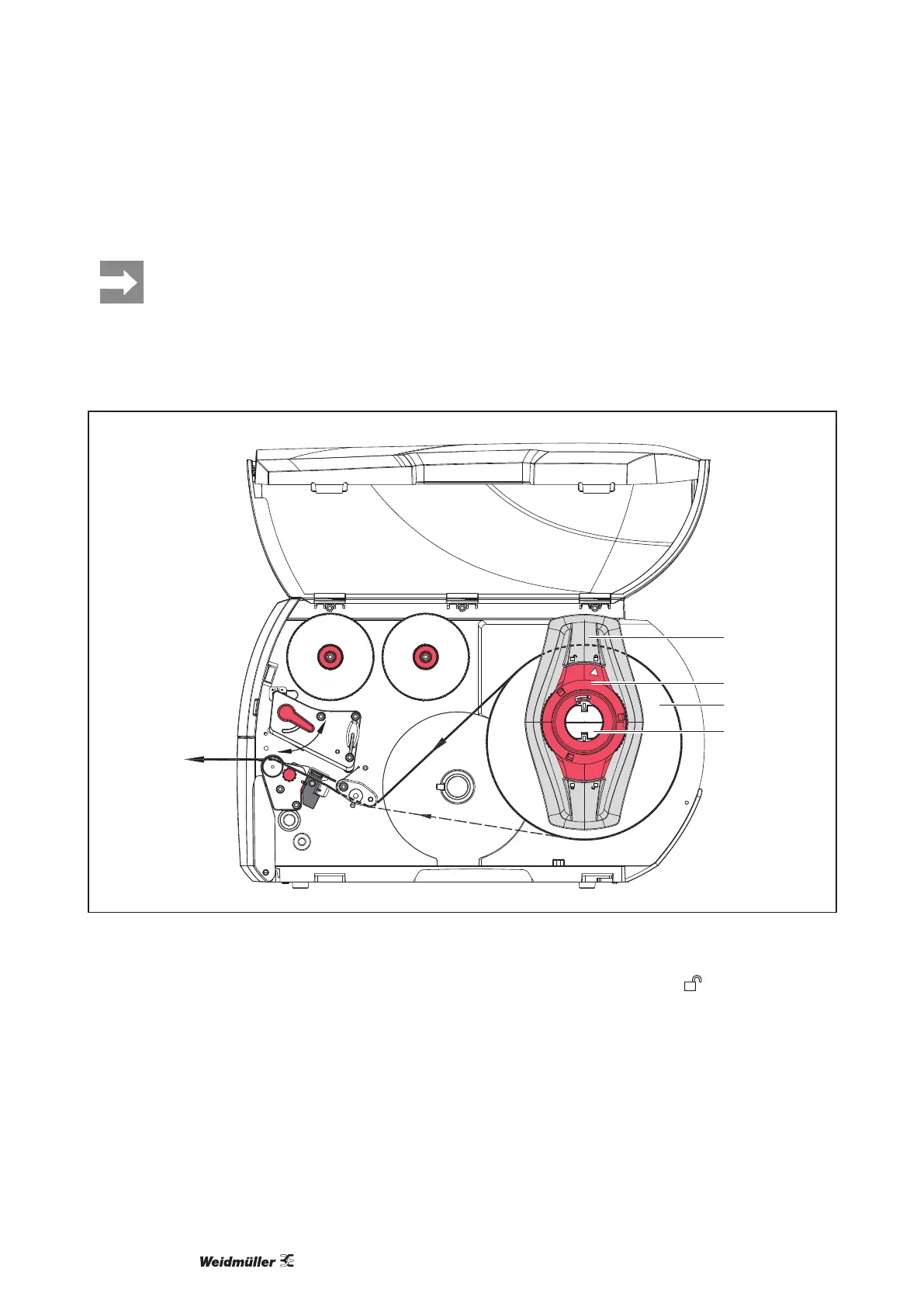

Abbildung 10 Rollenmaterial einlegen
f Deckelö󰀨nen.
f Stellring (2) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Rand-
steller (1) dadurch lösen.
f Randsteller (1) vom Rollenhalter (4) abziehen.
f Materialrolle (3) so auf den Rollenhalter (4) schieben, dass die zu bedruckende Seite des Materials nach
oben zeigt.
f Randsteller (1) auf Rollenhalter (4) aufsetzen und so weit schieben, bis beide Randsteller an der Material-
rolle (3) anliegen und beim Schieben ein deutlicher Widerstand spürbar wird.
