Weidmüller THM MultiMark Plus - Installatie; Overzicht Van Het Apparaat

524 2599440000/00/04.2019
Installatie
2 Installatie
2.1 Overzicht van het apparaat
3
5
6
7
4
1
8
2
10
9

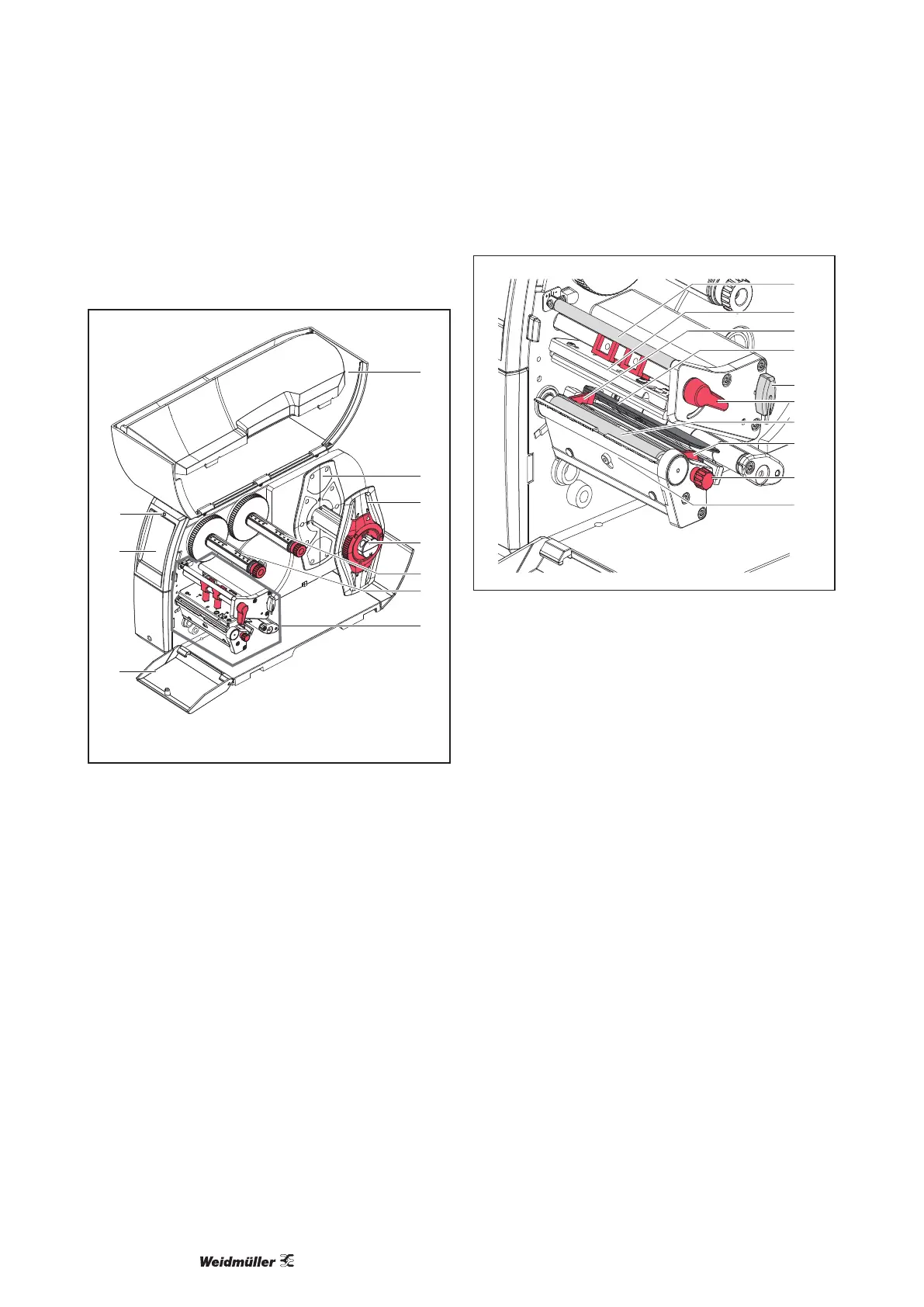

Afbeelding 1 Overzicht
1 Deksel
2 Margestop
3 Margestop
4 Rolhouder
5 Transferfolieafwikkelaar
6 Transferfolieopwikkelaar
7 Printmodule
8 Afdekking
9 Touchscreen-display
10 Led 'Apparaat ingeschakeld'
12
14
18
13
16
11
15
17
19
13
Afbeelding 2 Printmodule - apparaten met gecen-
treerde materiaalgeleiding
11 Omleiding voor transferfolie
12 Kophoek met printkop
13 Geleiding
14 Etiketfotocel
15 Zeskantsleutel
16 Hendel voor printkopvergrendeling
17 Drukwals
18 Stelknop voor geleidingen
19 Afscheurrand snij- of perforatiemessen
