Installazione
2 Installazione
2.1 Panoramica del dispositivo
3
5
6
7
4
1
8
2
10
9

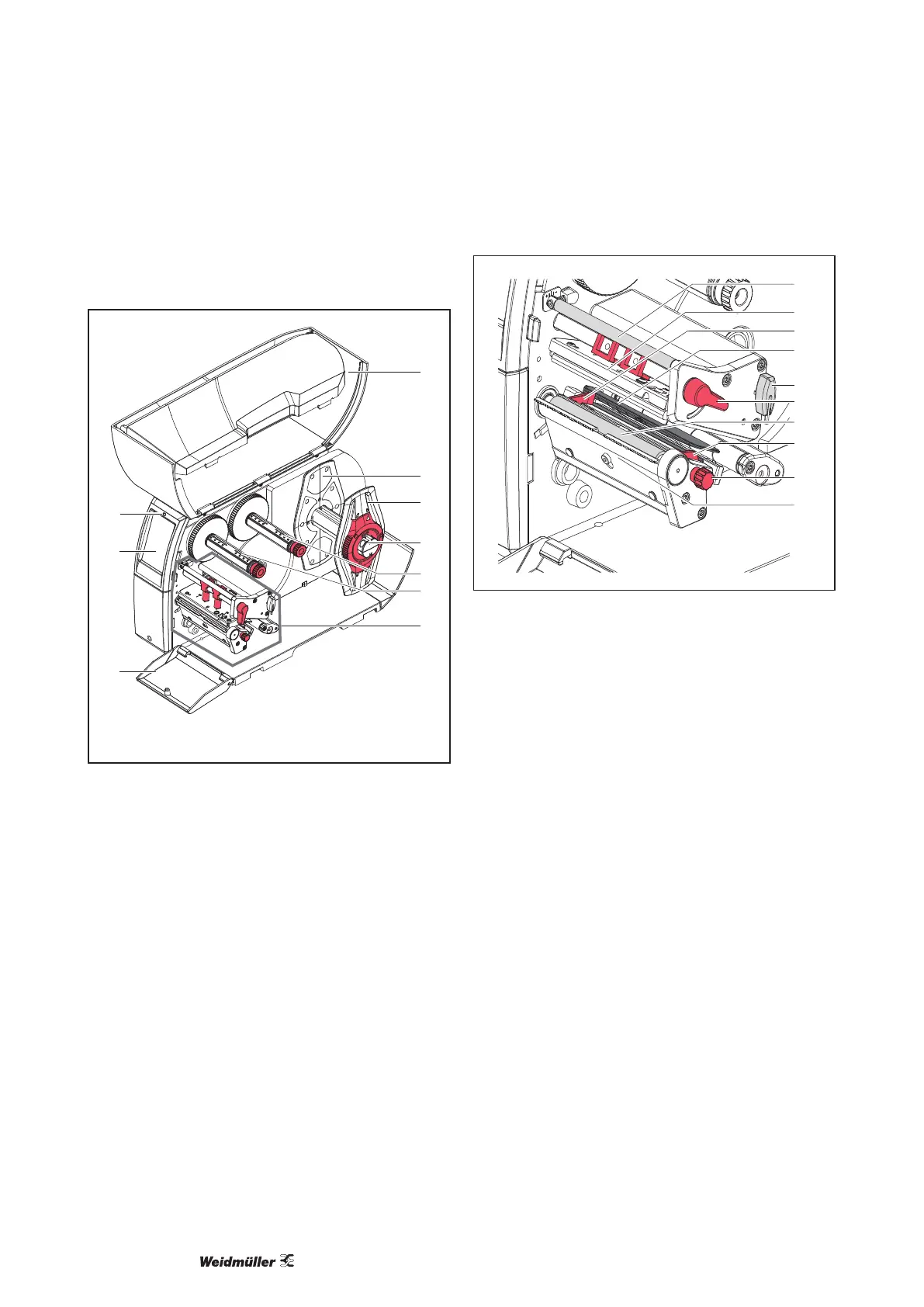

Figura 1 Panoramica
1 Coperchio
2 Flangia regolabile
3 Flangia regolabile
4 Portarotoli
5 Svolgitore per nastri
6 Avvolgitore per nastri
7 Gruppo di stampa
8 Copertura
9 Display touch screen
10 LED "Dispositivo acceso"
12
14
18
13
16
11
15
17
19
13
Figura 2 Gruppo di stampa - dispositivi con
avanzamento centrato del materiale
11 Rinvio per nastro
12 Angolazione testina con testina di stampa
13 Guida
14 Barriera fotoelettrica delle etichette
15 Chiave esagonale
16 Leva per blocco testina di stampa
17 Controrullo
18 Pulsante per regolazione guide
19 Bordo di strappo taglierina o lama di perforazione
