2152599440000/00/04.2019
Colocación del material
4.4 Desmontar y montar la placa de corte manual
Con el n de modicar la impresora para otro modo de funcionamiento, posiblemente sea necesario montar
una placa de corte manual.
1 1
3
2

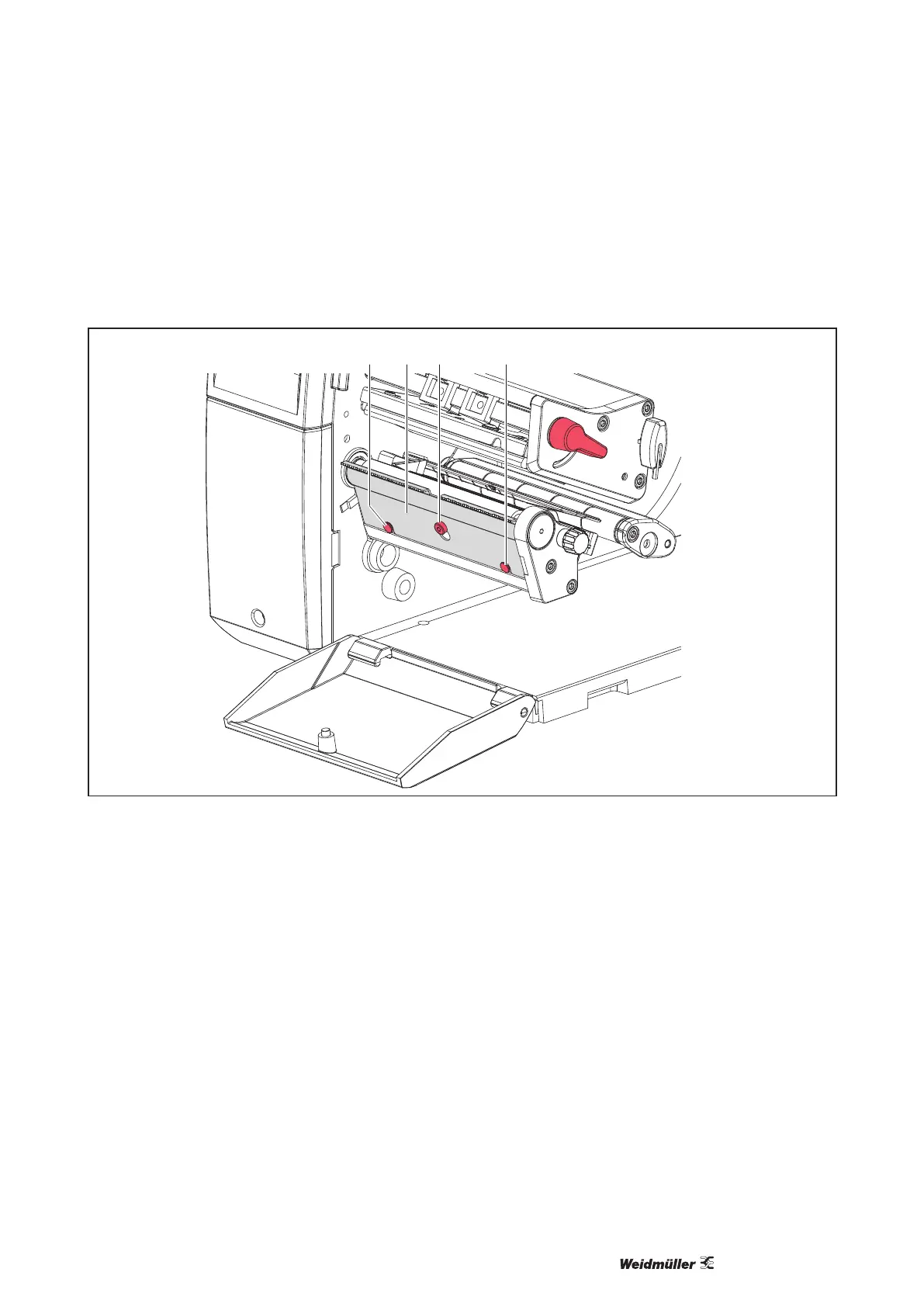

Figura 14 Desmontar y montar la placa de corte manual
Desmontaje de la chapa
f Soltar el tornillo (3) varias vueltas.
f Desplazar la chapa (2) hacia arriba y retirar.
Montaje de la chapa
f Colocar la chapa (2) sobre el tornillo (3) y desplazarla hacia abajo por detrás de los pasadores (1).
f Apretar el tornillo (3).
