Inserimento del materiale
4.1.2 Inserimento delle etichette nella
testina di stampa

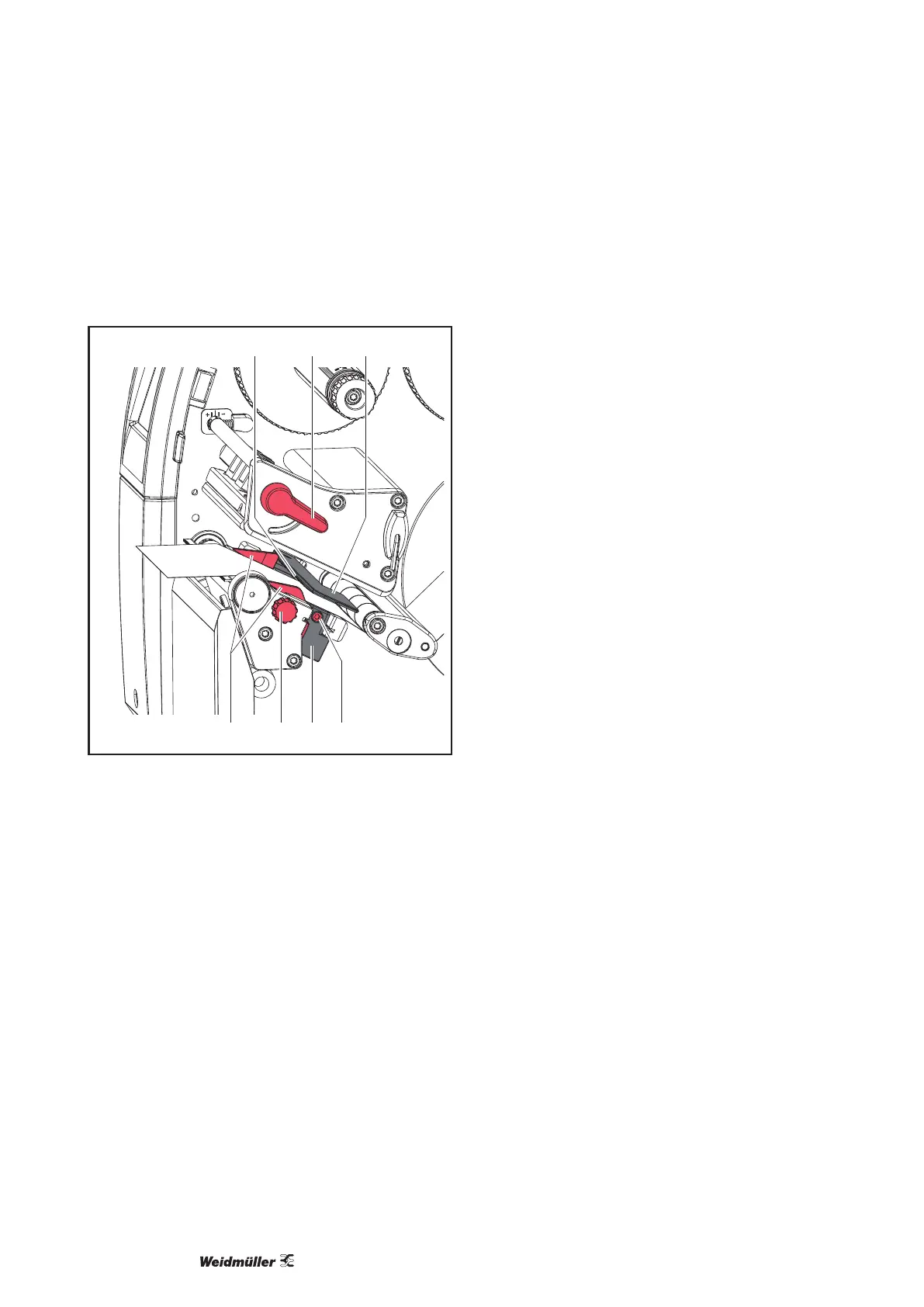

Figura 11 Inserimento delle etichette nella testi-
na di stampa
f Ruotare la leva (2) in senso antiorario per solle-
vare la testina di stampa.
f Regolare la guida (7) con l'ausilio della manopola
zigrinata (6) in modo tale che il materiale passi tra
le due guide.
f Far passare la striscia di etichette al di sopra
dell'avvolgitore interno verso l'unità di stampa.
f Far passare la striscia di etichette attraverso la
barriera fotoelettrica delle etichette (3) in modo
tale che esca dall'unità di stampa tra la testina di
stampa e il controrullo.
f Posizionare la guida (7) in modo tale che il mate-
riale scorra senza inceppamenti.
4.1.3 Impostazione della barriera fotoe-
lettrica delle etichette
La barriera fotoelettrica delle etichette può essere
spostata trasversalmente rispetto alla direzione di
scorrimento della carta per adattarla al materiale del-
le etichette. Il sensore (1) della barriera fotoelettrica
delle etichette è visibile dal lato anteriore guardando
attraverso l'unità di stampa ed è contrassegnata da
una tacca nell'apposito supporto. Inoltre, quando la
stampante è accesa, in corrispondenza della posi-
zione del sensore si accende un LED giallo.
f Svitare la vite (4).
f Posizionare la barriera fotoelettrica delle etichette
con l'impugnatura (5) in modo tale che il sensore
(1) possa rilevare la mancanza di etichette, una
marcariettenteounamarcadiperforazione.
- oppure, se le etichette hanno una forma diversa da
quella rettangolare, -
f allineare la barriera fotoelettrica delle etichette
con l'impugnatura (5) sul bordo più anteriore
dell'etichetta nella direzione di scorrimento della
carta.
f Avvitare la vite (4).
Solo per il funzionamento in modalità strappo:
f Ruotare la leva (2) in senso orario per bloccare la
testina di stampa.
f Le etichette sono state inserite per il funziona-
mento in modalità strappo.
