ZSK JAFA - Transportieren zum Aufstellungsort; Tragegriffe Montieren (4 X)

25

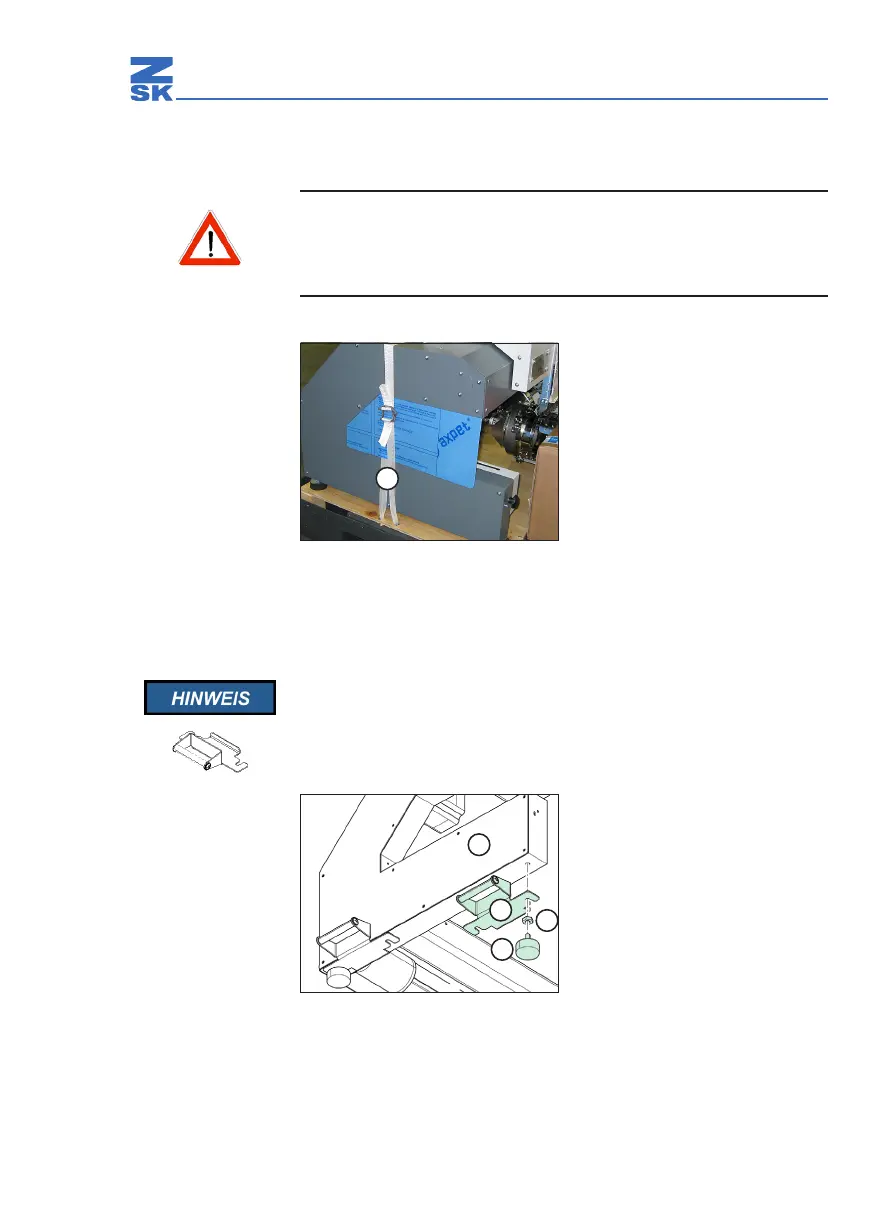

Entladen, Auspacken und Transportieren
2.4 Transportieren zum Aufstellungsort
Ist die Maschine in einer Transportkiste geliefert worden, dann
sollte, soweit möglich, aus Sicherheitsgründen der Transport
zum Aufstellungsort mittels Gabelstapler oder Hubwagen, mit auf
dem Kistenboden befestigter Maschine, erfolgen.
Spanngurte (1), mit der die Maschine
an der Palette befestigt ist, durch-
trennen und entfernen.
Abb. 7: Spanngurte entfernen
2.5 Tragegri󰀨e montieren (4x)
Zum Transport in einer Transportkiste wurden die 4 Tragegri󰀨e der
Maschine aus Platzgründen demontiert. Die Tragegri󰀨e sind im
Lieferumfang enthalten.
Mutter (3) des Maschinenfußes (4)
lösen und nach unten drehen.
Tragegri (2) zwischen Gestell (1) und
Mutter (3) schieben und vollächig
von unten an das Gestell anlegen.
Mutter (3) gegen den Tragegri
festschrauben.
Abb. 8: Montieren der Tragegrie
(Ansicht von unten)
Montage an allen Gestellecken durchführen.
1
1
2
3
4
