32
Aufstellen und ausrichten

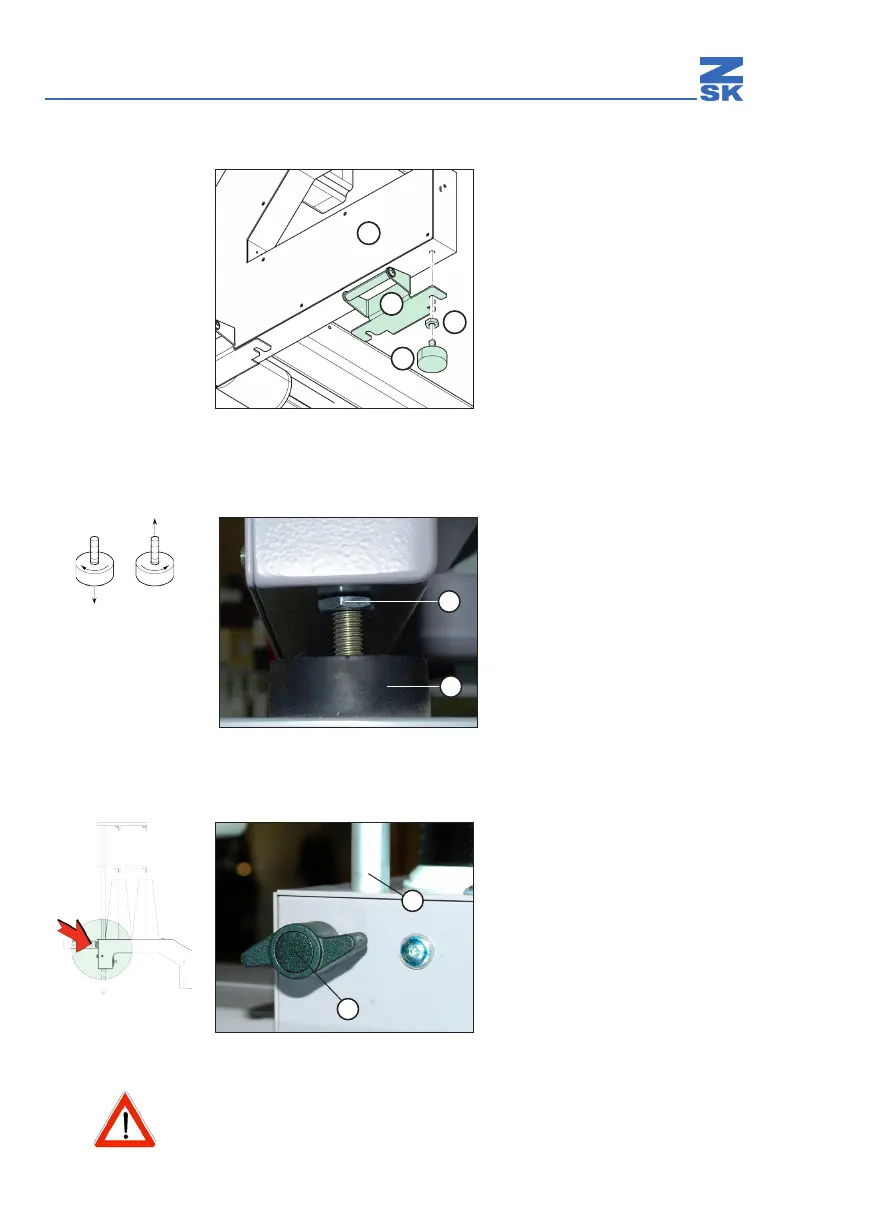

3.3 Transportgri󰀨e demontieren
Mutter (3) des Maschinenfußes (4)
lösen und nach unten drehen.
Tragegri (2) herausnehmen.
Mutter (3) handfest gegen das Gestell
(1) drehen.
Demontage an allen Gestellecken
durchführen.
Abb. 20: Demontieren der Haltegrie
(Ansicht von unten)
3.4 Maschinenfüße ausrichten
Mutter (1) lösen.
Maschinenfuß (2) in gewünschte
Position drehen (siehe Skizze).
Bei jeder Aufstellung muss die
Maschine unter Belastung aller
Maschinenfüße ausgerichtet werden.
Mutter (1) festdrehen.
Abb. 21: Maschinenfuß, Montage
3.5 Garnständer verstellen (z. B. FA-Kopf)
Schrauben (2) lösen.
Garnständer (1) verstellen.
Schrauben (2) festdrehen.
Abb. 22: Garnständer, Montage
Wenn der Gärnständer nicht in die obere Position verstellt wird, kann
es zur Blockade beim Farbwechsel kommen und die Maschine kann
beschädigt werden.
