13.4.2 Maschinen mit Tischplattenabstützung
Manuell verstellbare Tischplattenabstützung
Bei Maschinen mit manuell verstellbarer Tischplattenabstützung erfolgt das
Verändern der Tischplattenposition wie bei Maschinen ohne Tischplattenab-
stützung. Zusätzlich muss jedoch die Tischplattenabstützung wie folgt verstellt
werden:
Tischplattenabstützung manuell verstellen
Sterngri-Schrauben (1) an der Mittel-
stütze (2) lösen.

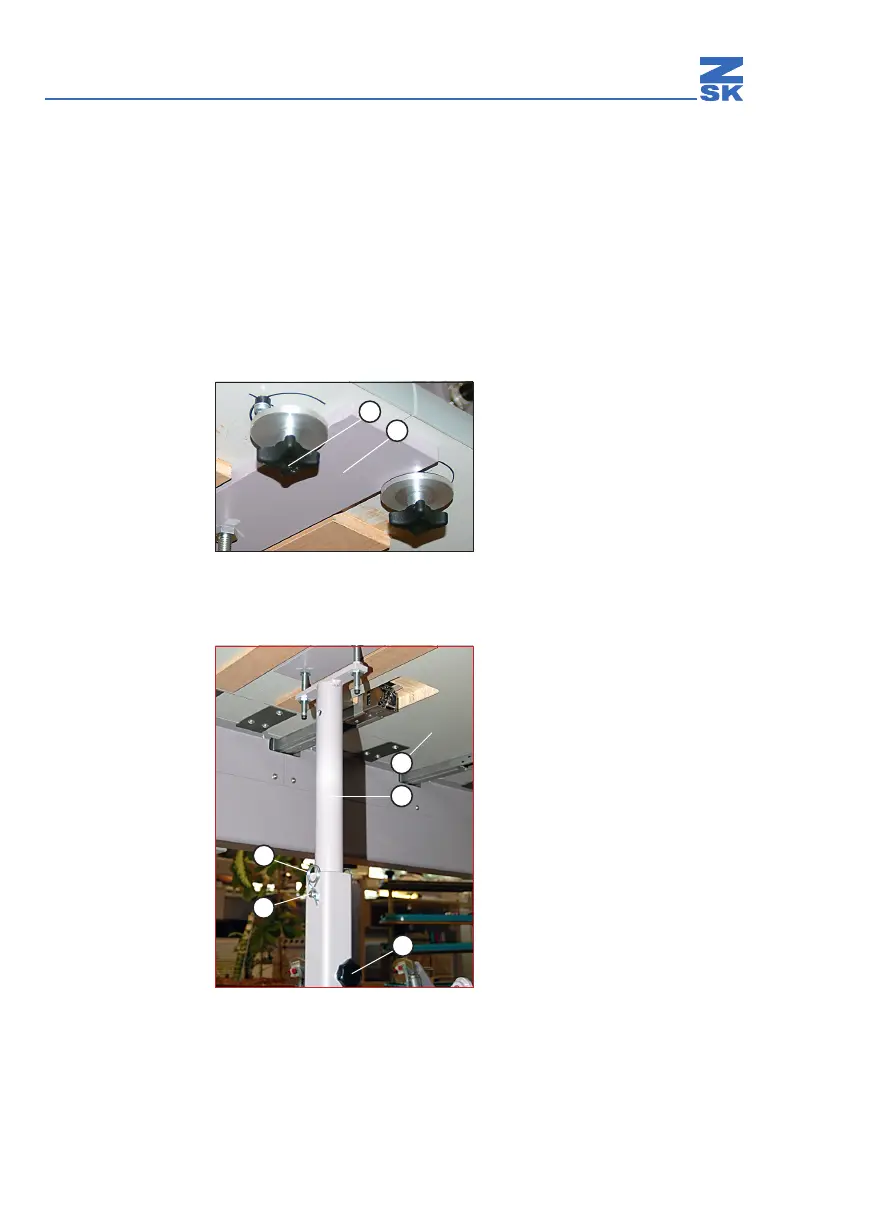

Abb. 73: Sterngrischrauben an Mittelstütze
Tischplatten (3) entnehmen.
Sterngri-Schraube (7) herausdrehen.
Sicherheitssplint (5) vom Bolzen (6)
abziehen.
Tischplattenabstützung (4) festhalten
und Bolzen (6) ganz herausziehen.
Tischplattenabstützung (4) senken und
um 180° nach hinten drehen.
Bolzen (6) in die vorgesehene Bohrung
stecken.
Bolzen mit Sicherheitssplint (5)
sichern.
Sterngri-Schraube (7) festdrehen.
Abb. 74: Tischplattenabstützung, in der oberen Position
Tischplatten von vorne auf die unteren Auagewinkel (rechte- und linke
Seitenwand) und die Tischplattenabstützung schieben.
Tischplatten mit den Sterngri-Schrauben befestigen.
