Bedienelemente
Ausrichten über die Bedieneinheit
Die Pantographenausrichtung über die Bedieneinheit ist nur im
Modul Maschine möglich.
Über die Bedieneinheit kann die Pantographenposition zusätzlich über die
Bildschirmanzeige beeinusst werden. Hierzu besteht die Möglichkeit, die
Wege manuell schnell oder langsam zu verfahren oder in 1 mm- bzw. 1/10 mm-
Schritten (Incremente).

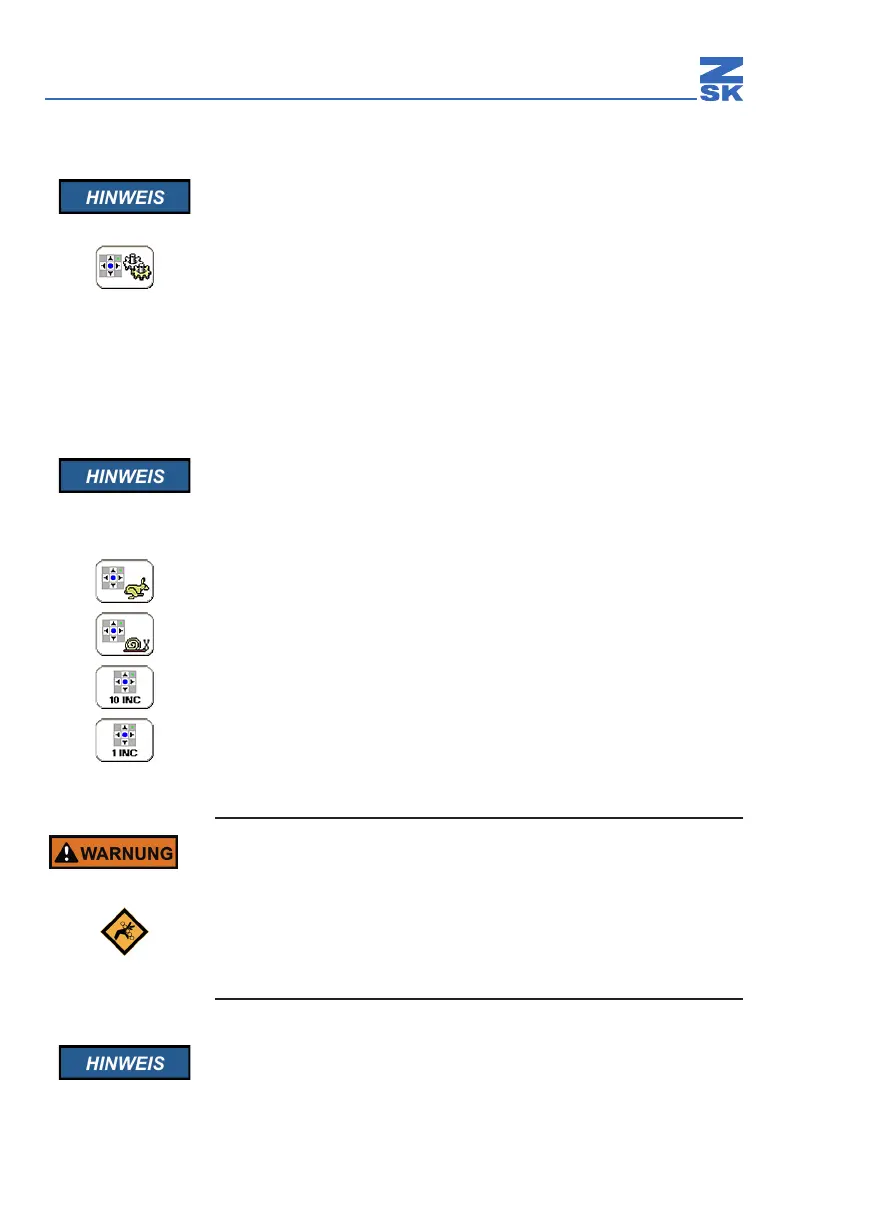

Taste [U5] unter der Bildschirmanzeige zur Pantographen-Handverstellung
betätigen.
Ö Nachfolgende Symbole werden im Bildschirmbereich angezeigt.
Der Umgang mit den Tasten der Menüführung ist in der Betriebsan-
leitung Bedieneinheit näher beschrieben.
Taste [U1] betätigt, Pfeiltaste gedrückt halten bewegt den Pantograph kontinu-
ierlich schnell.
Taste [U2] betätigt, Pfeiltaste gedrückt halten bewegt den Pantograph kontinu-
ierlich langsam.
Taste [U3] betätigt, Pfeiltaste bewegt den Pantograph mit jeden antippen der Taste
in 1 mm-Schritte.
Taste [U4] betätigt, Pfeiltaste bewegt den Pantograph mit jeden antippen der Taste
in 1/10 mm-Schritte.
Der Pantograph reagiert umgehend.
- ACHTUNG! - Hohe Verfahrgeschwindigkeit des Pantographen!
Nicht im Arbeitsbereich des Pantographen (Abb. 46) auf die
Tischplatte aufstützen oder in den Tischplattenausnehmungen
anlehnen! Die schnellen Bewegungen des Pantographen können
bei Kontakt Prellungen, Quetschungen und Scherverletzungen
verursachen! Siehe (Abb. 47).
Schalten Sie die Pantographen-Handverstellung nach dem Ausrich-
ten wieder aus. Die Maschine kann bei eingeschalteter Pantogra-
phen-Handverstellung nicht gestartet werden kann!
