Aufstellen und ausrichten
3.6 Bedieneinheit montieren
Schraube (2) herausdrehen.
Oberer Winkel (1) des Halters um 180º
drehen.
Schraube (2) eindrehen und handfest
andrehen.

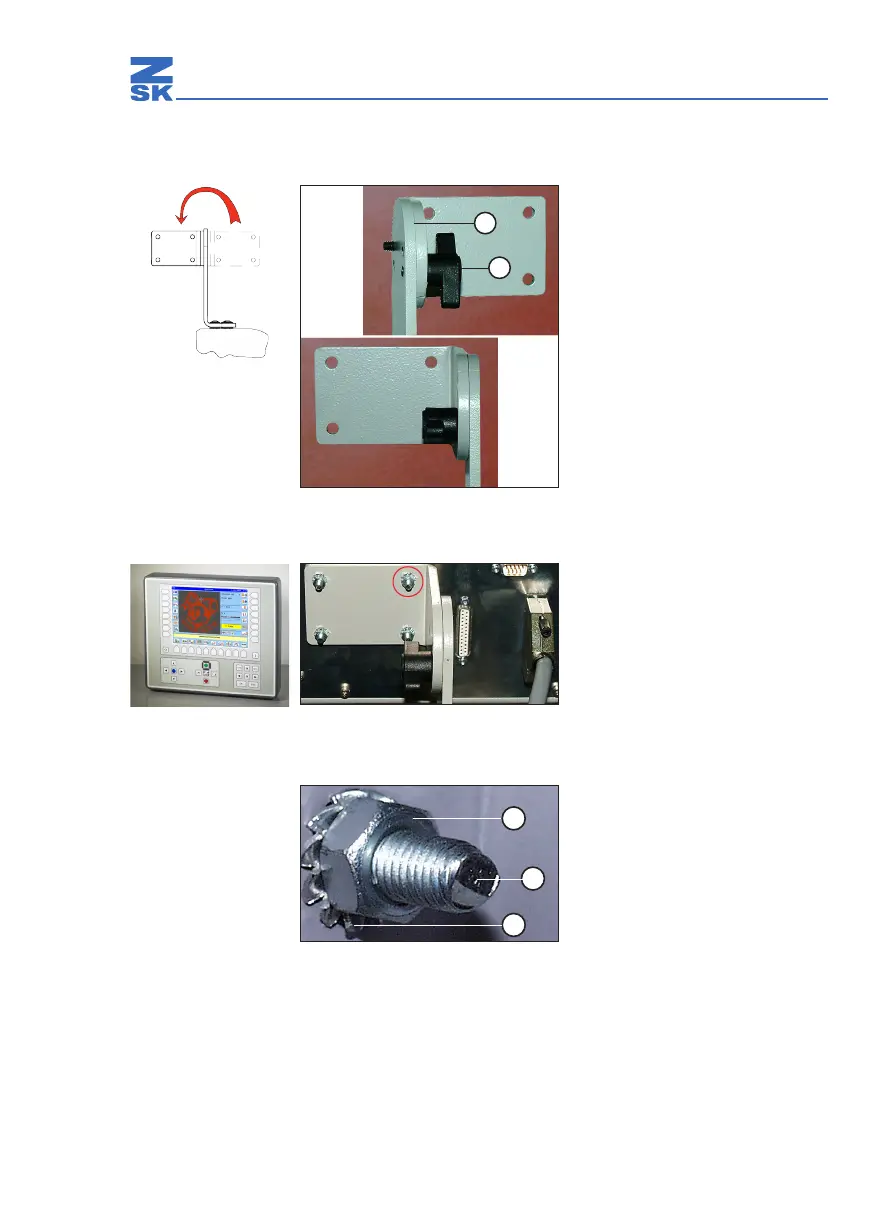

Abb. 23: Halterung, Transportsituation
Bedieneinheit mit den rückwärtigen
Gewindebolzen in die entsprechenden
Bohrungen der Halterung einsetzen.
Abb. 24: Bedieneinheit, Rückseite
Fächerscheiben (3) auf Gewindebolzen
(2) aufschieben.
Muttern (1) festdrehen.
Abb. 25: Bedieneinheit, Rückseite
