Aufstellen und ausrichten
3.2.1 Untergestell montieren
Zwei Rollen (je 1x mit und ohne
Bremse) an jedes Seitenteil montieren.

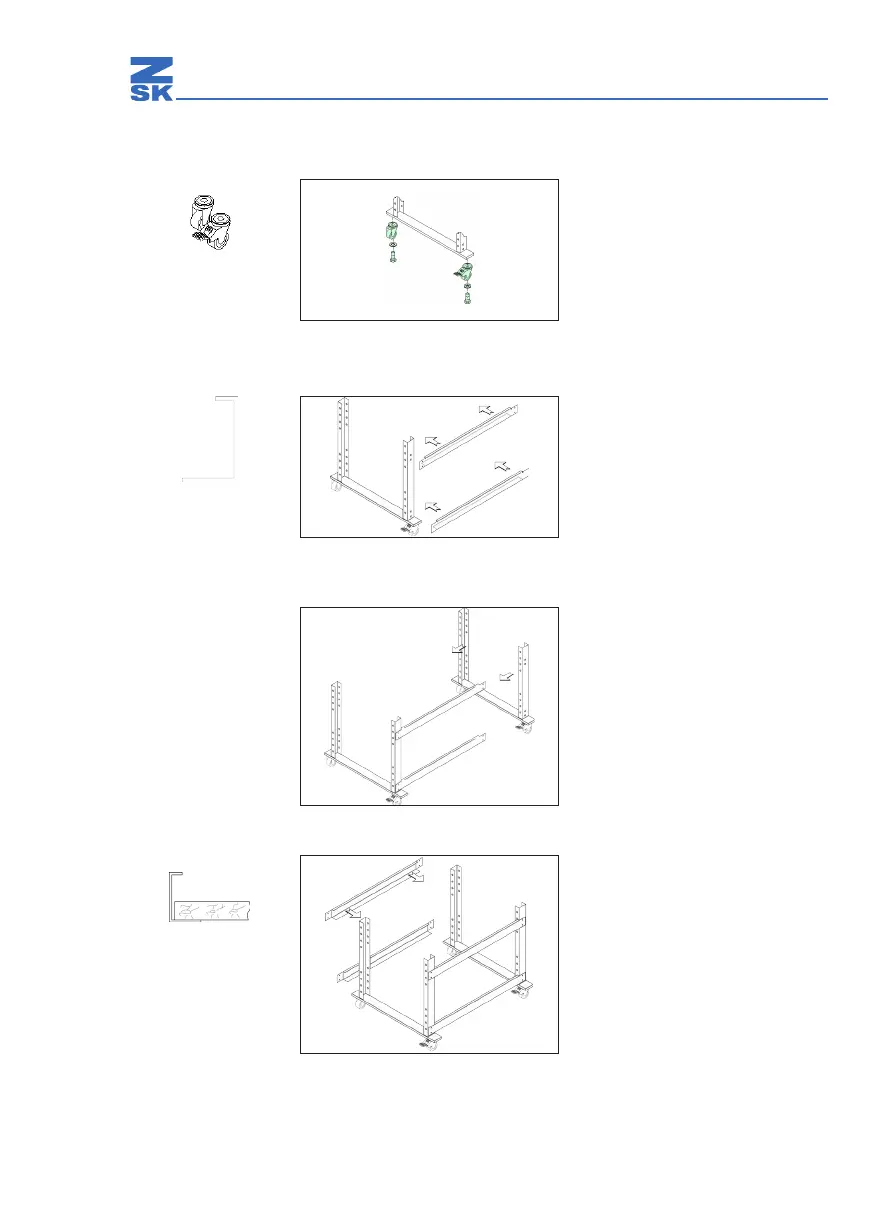

Abb. 12: Rollenmontage
Zwei der Querstreben, mit den
längeren Schenkeln nach unten,
an einem der Seitenteile, mit den
Schrauben und den dazugehörigen
Unterlegscheiben handfest andrehen.
Abb. 13: Querstrebenmontage
Das andere Seitenteil, an den schon
angebauten Querstreben leicht
befestigen.
Abb. 14: Untergestellmontage
Einlegeboden in die unteren
Querstreben des Untergestells
einlegen.
An den vorgesehenen Stellen der
Seitenteile, die übrigen Querstreben
mit den Schrauben und den dazu-
gehörigen Unterlegscheiben leicht
befestigen.
Abb. 15: Untergestellmontage
