Bedienelemente
12. Bedienelemente
12.1 Gesamtansicht

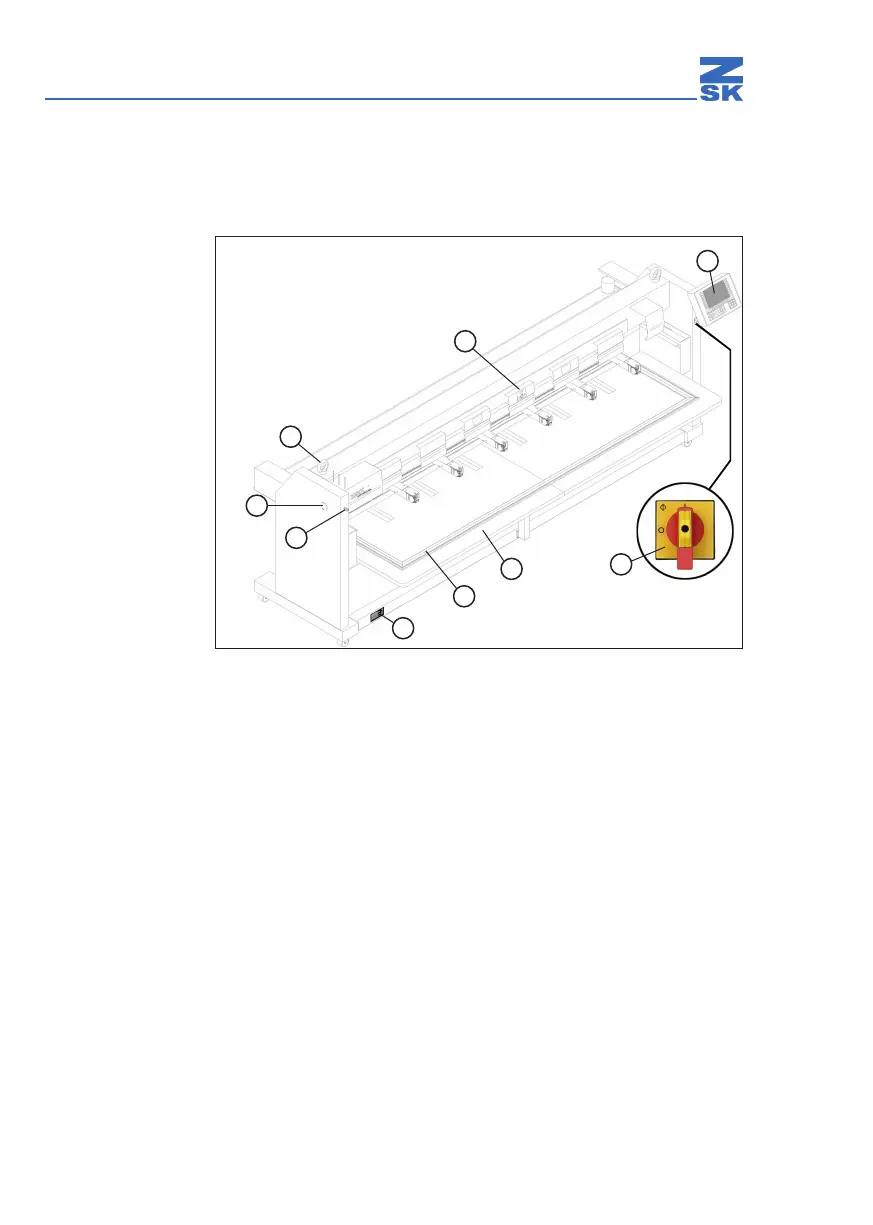

Abb. 61: Gesamtansicht, Beispiel: 6-Kopf-Gestell
(1) Bedieneinheit
(2) Tastengruppe Start/Stopp
(3) Transport-Ringschraube
(4) Steckschlüsselansatz für Hauptwelle
(5) NOT-AUS Taste (bei 4-Kopf Maschinen und größer)
(6) Typenschild
(7) Pantographenrahmen
(8) Tischplatte
(9) Hauptschalter, auch NOT -AUS Schalter
bei 1- und 2-Kopf Maschinen
1
2
3
4
5
6
8
9
7
