Entladen, Auspacken und Transportieren
2.6 Transportrollen (optional)
Schraube (1) herausdrehen.
Transportrolle (2) anbringen und
Schraube (4) lose eindrehen.
Schraube (3) fest eindrehen.

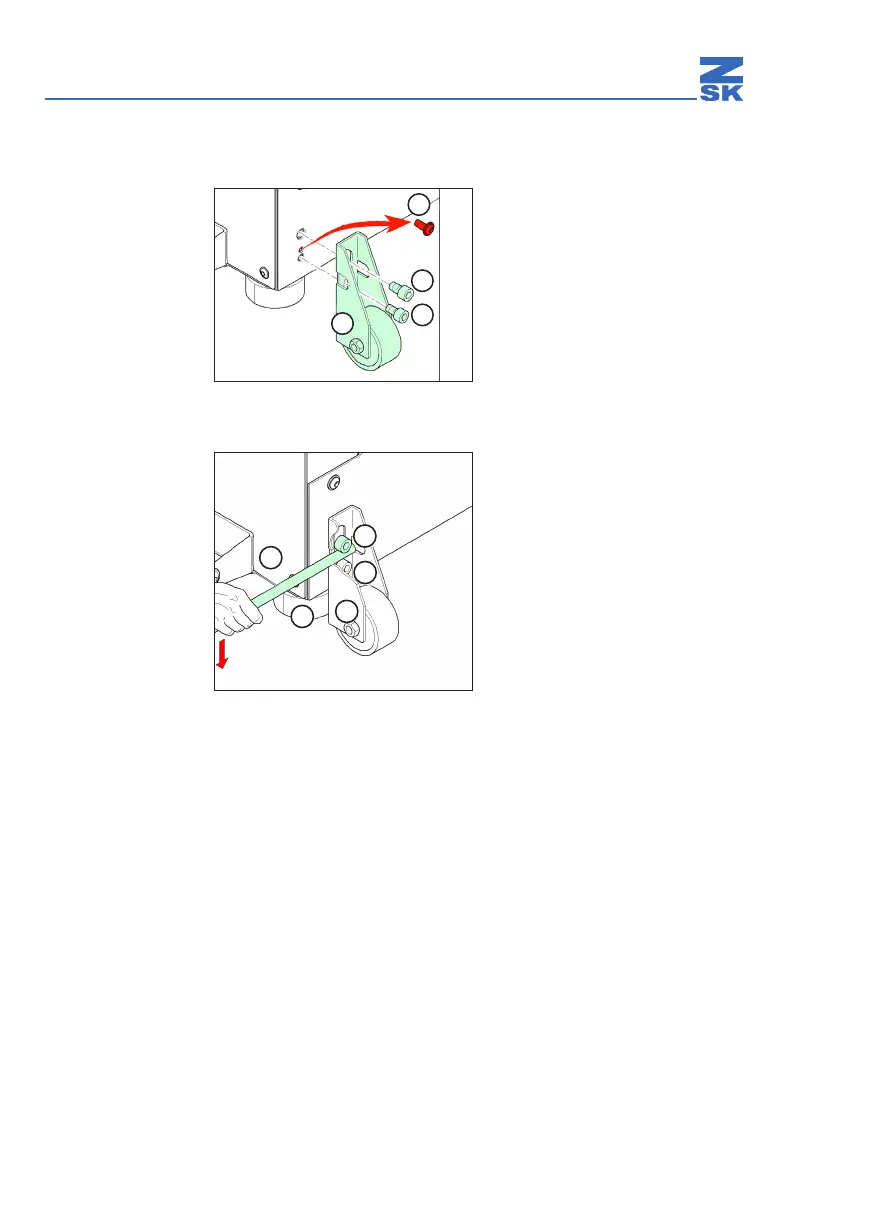

Abb. 9: Transportrolle montieren, (Darstellung: Maschinenrückseite, links)
Stange (1) durch die seitliche Önung
der Transportrolle (2) unter den
Schraubenkopf der oberen Schraube
(3) schieben.
Stange (1) herunterdrücken bis
Maschinenfuß (5) schwebt.
Schraube (4) festdrehen.
Den beschriebenen Prozess auf der
anderen Seite wiederholen.
Abb. 10: Transportrolle ausrichten (geschnittene Darstellung)
Nach dem Umsetzen der Maschine
Die Schrauben (4) langsam lösen.
Ö Die Maschinenfüße senken sich wieder auf den festen Untergrund.
Schrauben (4), (5) und die Transportrollen (2) demontieren.
Schraube eindrehen, siehe (Abb. 9), Position (1).
