ZSK JAFA - Maschinenschuhe; Maschinenschuhe Montieren

75
Aufstellen und Ausrichten
10.2.2 Maschinenschuhe
Maschinenschuhe montieren
Heben Sie die Maschine am besten mit einem Gabelstapler an.
Abdeckkappe (4) abnehmen.
Justierschraube (1) von oben durch die
Bohrung (2) führen.
Justierschraube in die Gewinde-
bohrung (3) eindrehen.

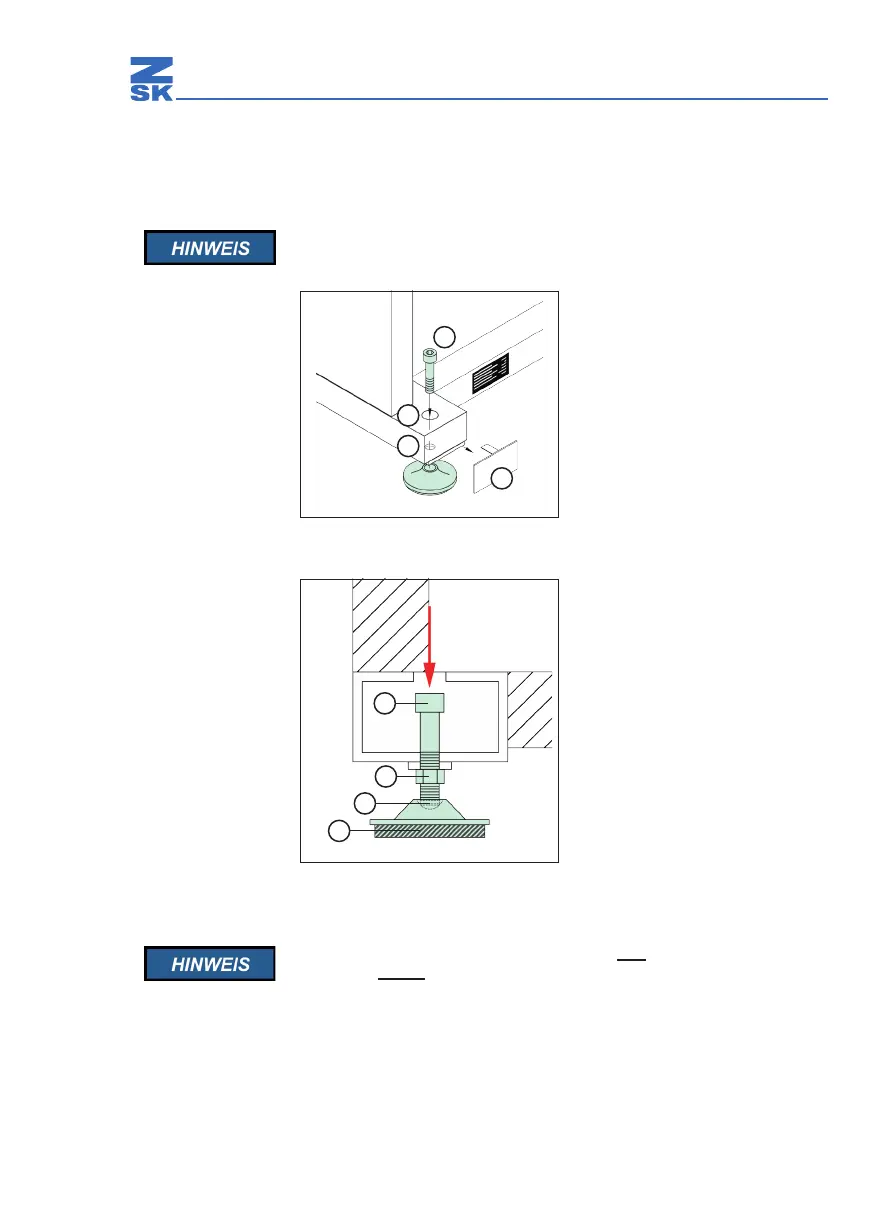

Abb. 59: Maschinenschuh montieren
Mutter (2) fest von unten auf die
Justierschraube (1) drehen.
Maschinenschuh (4) zentrisch unter
der Justierschraube (1) positionieren,
sodass die Justierschraube in die
Ausnehmung (3) des Maschinenschuhs
passt.
Maschine unter ständiger Überprüfung
der exakten Position der Maschinen-
schuhe vorsichtig absetzen.
Abdeckkappe (4) wieder aufsetzen.
Abb. 60: Maschinenschuh montieren, Querschnitt
Achten Sie darauf, dass alle 4 Muttern (2) fest angedreht sind und die
Maschine sicher steht, bevor Sie sie in Betrieb nehmen.
1
2
3
4
1
2
3
4
