ZSK JAFA - Tischplattenabstützung Hydraulisch Verstellen

92
Betriebsart wechseln
Klemm-Schraube (2) lösen.
Tischplattenverlängerungen (1)
entfernen.

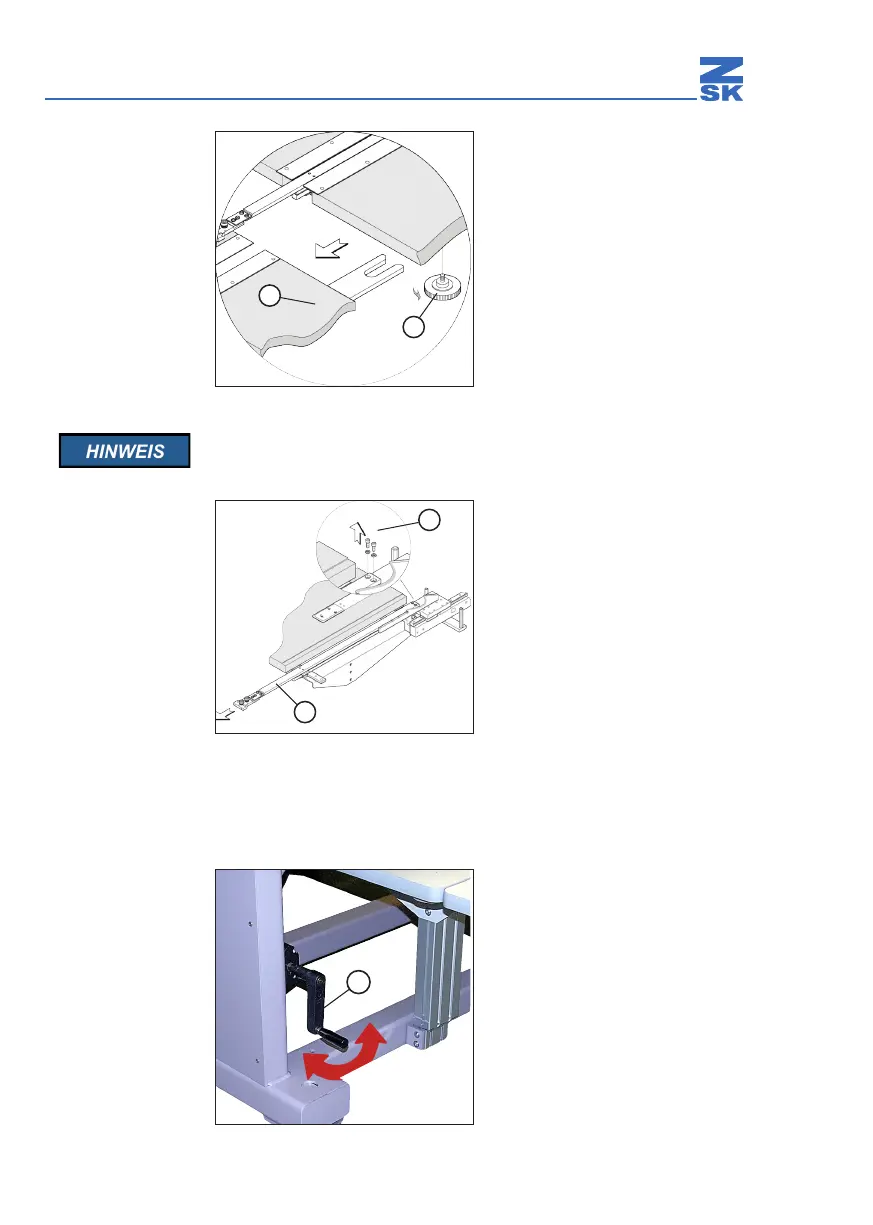

Abb. 77: Demontage, Tischplattenverlängerung
Bringen Sie die Pantographenführung „Tiefe“ in die vordere Endlage
(Tischplattenvorderkante).
Schrauben (3) entfernen.
Mittlere Pantographen-Führungs-
schiene (4) entfernen.
Abb. 78: Demontage mittlere Pantographen-Führungsschiene
Tischplattenabstützung hydraulisch verstellen
Kurbel (1) entgegen dem Uhrzei-
gersinn drehen.
Ö Tischplatten senken sich in die
unterste Position.
Kurbel (1) im Uhrzeigersinn drehen.
Ö Tischplatten heben sich in die
oberste Position.
Abb. 79: Hydraulischer Antrieb der Tischplattenabstützung
