Betriebsart wechseln
13.4 Tischplattenposition verändern
Die Tischplatten sind schwer! Zum Versetzen der Tischplatten
werden mindestens zwei Personen benötigt.
Um im Freiarmbetrieb sticken zu können ist es erforderlich die
Tischplatte in ihre untere Position zu bringen.
Bei den Maschinen der Baureihe Jxx gibt es unterschiedliche Ausführungen:
- Maschinen ohne Tischplattenabstützung
- Maschinen mit manuell verstellbarer Tischplattenabstützung
- Maschinen mit hydraulisch verstellbarer Tischplattenabstützung
13.4.1 Maschinen ohne Tischplattenabstützung
Sterngri-Schrauben (1) lösen, mit
denen die Tischplatte (2) befestigt ist.
Tischplatte herausziehen.
Tischplatte in Höhe der unteren Aua-
gewinkel (3) einsetzen.

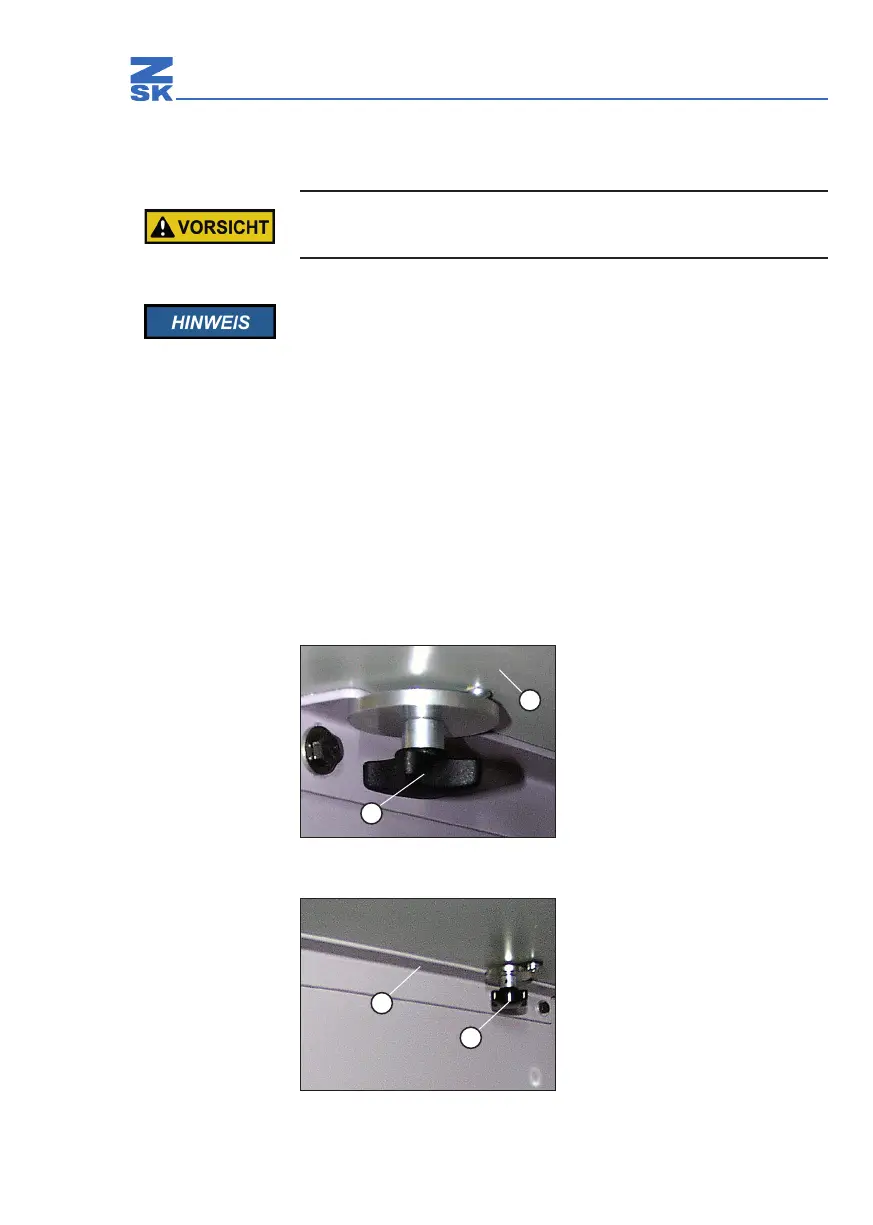

Abb. 71: Obere Auagewinkel
Sterngri-Schrauben in der hinteren
Position eindrehen.
Tischplatte durch Andrehen der
Sterngri-Schrauben (1) befestigen.
Abb. 72: Unterer Auagewinkel
1
2
1
3
