88
Betriebsart wechseln
13.2 Pantographenrahmen demontieren
Schrauben (2) lösen, mit denen der
Pantographenrahmen (1) am Schlitten
(3) des Pantographenantriebes befestigt
ist.
Pantographenrahmen (1) entfernen.

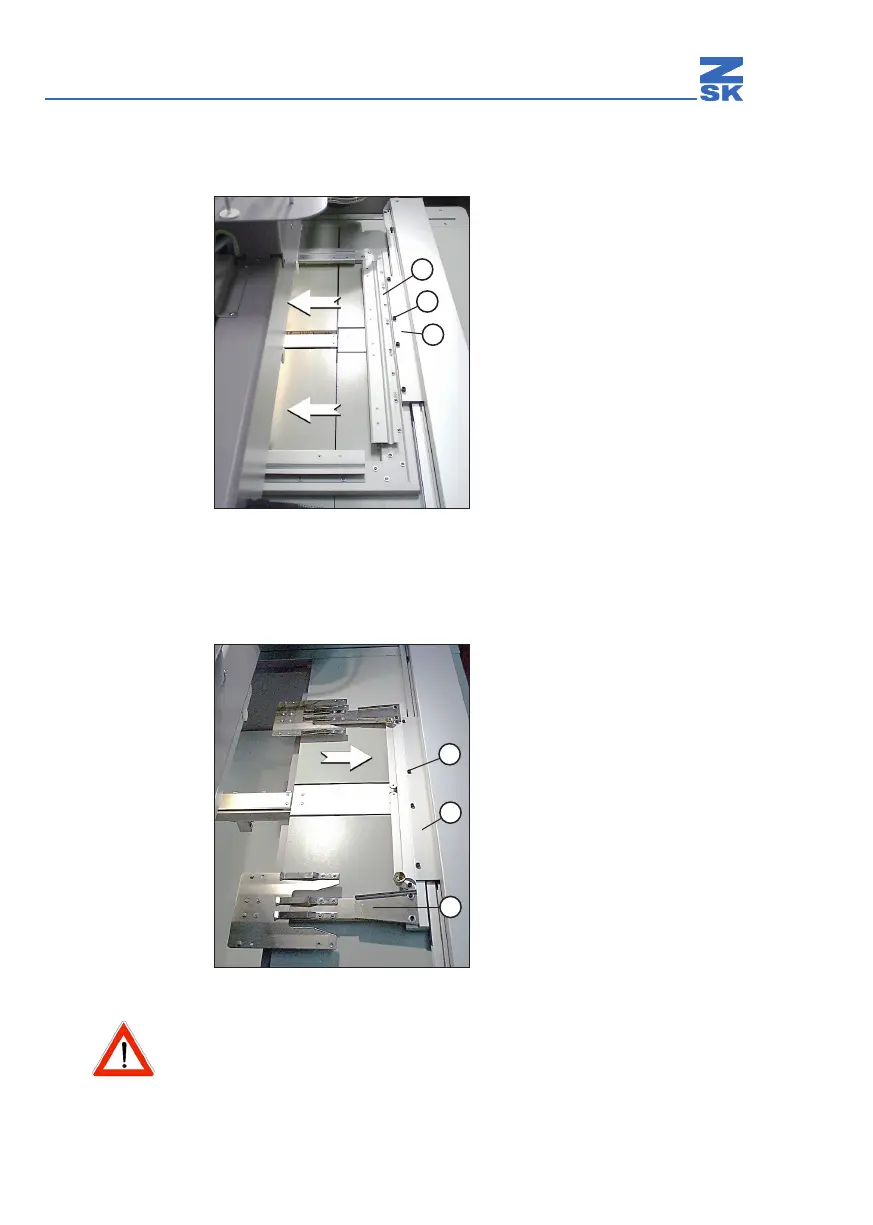

Abb. 69: Demontage Pantographenrahmen, hier am Beispiel einer 1 Kopf-Maschine
13.3 Freiarm-Rahmenhalter montieren
Freiarm-Rahmenhalter (3) einlegen.
Freiarm-Rahmenhalter (3) mit den
zugehörigen Schrauben (1) am
Schlitten (2) des Pantographenantriebes
befestigen.
Abb. 70: Freiarm-Rahmenhalter befestigen, hier am Beispiel einer 1 Kopf-Maschinev
Nach jedem Umrüsten der Maschine muss über die Bedieneinheit die
Pantographen-Einstellung an die Stickanforderung (z. B. Bordüren-
rahmen) angepasst werden.
1
2
3
1
2
3
