ZSK JAFA - Tischplatte Demontieren; Freiarm-Rahmenhalter Montieren; Rahmen Einlegen

47
Betriebsart wechseln
6.1.2 Tischplatte demontieren
Schrauben (1) (links/rechts) heraus-
drehen.
Tischplatte (2) nach vorne heraus-
ziehen und sicher abstellen.
Schrauben (1) eindrehen.

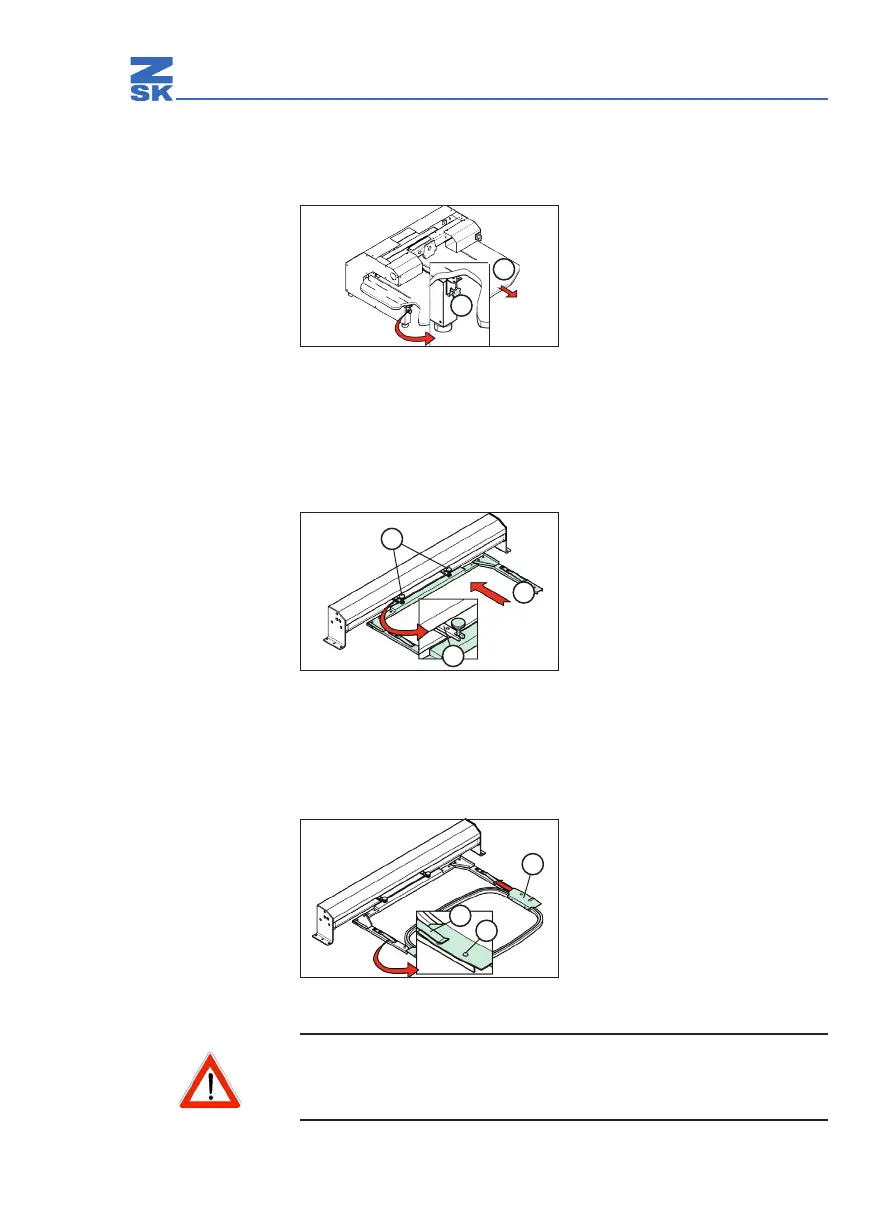

Abb. 37: Tischplatte entfernen
6.1.3 Freiarm-Rahmenhalter montieren
Schrauben (1) mit ca. 2 Umdrehungen
in Freiarm-Rahmenhalter (2)
eindrehen.
Freiarm-Rahmenhalter (2) unter den
Schlittenhalter (3) schieben.
Schrauben (1) festdrehen.
Abb. 38: Freiarm-Rahmenhalter montieren
6.1.4 Rahmen einlegen
Rahmenhalter (1) auf die Rastbolzen
(2) legen.
Rahmenhalter (1) unter die
Federbleche (3) schieben und in die
Rastbolzen (2) einrasten.
Abb. 39: Rahmen einlegen
Nach jedem Umrüsten der Maschine muss über die Bedienein-
heit die Pantographen-Einstellung an die Stickanforderung (z. B.
Bordürenrahmen) angepasst werden.
