INSTALLATION
2-3
British
The UK lead is fitted with an ASTA approved molded plug to BS 1363.
A replaceable 13 A fuse to BS 1362 is contained within the plug. This
fuse is only designed to protect the lead assembly. Never use the plug
with the detachable fuse cover omitted or if the cover is damaged.
The fuse(s) or circuit breaker to protect the equipment is fitted at the
back of the equipment.
North American
The North American lead is fitted with a NEMA 5-15P (Canadian
CS22.2 No. 42) plug and carries approvals from UL and CSA for use in
the USA and Canada.
Continental Europe
The Continental European lead is fitted with a right angle IEC83 standard C4 plug (CEE 7/7),
which allows it to be used in sockets with either a male earth pin (standard C 3b) or side earth
clips (standard C 2b) the latter is commonly called the German ‘Schuko’ plug. In common with
other Schuko style plugs, the plug is not polarized when fitted into a Schuko socket. The lead
carries approvals for use in Austria, Belgium, Finland, France, Germany, Holland, Italy, Norway
and Sweden. Note that this plug does not fit Italian standard CEI 23-16 outlets. The lead should
not be used in Denmark as the earth connection is not made.
Français
Le câble d’alimentation d’Europe Continentale est muni d’un connecteur mâle à angle droit type
CEI83, standard C4 (CEE 7/7), qui peut être utilisé dans une prise femelle à ergot de terre
(standard C 3b) ou à clips latéraux (standard C 2b), cette dernière étant communément appelée
prise “Schuko” allemande. De la même façon que les autres connecteurs de type Schuko, celui-ci
n’est pas polarisé lorsqu’il s’adapte à une prise femelle Schuko. Ce câble d’alimentation est
homologué en Allemagne, Autriche, Belgique, Finlande, France, Hollande, Italie, Norvège et
Suède. A noter que ce connecteur n’est pas compatible avec les prises de courant italiennes au
standard CEI 23-16. Ce câble ne doit pas être utilisé au Danemark à cause du défaut de connexion
de masse.

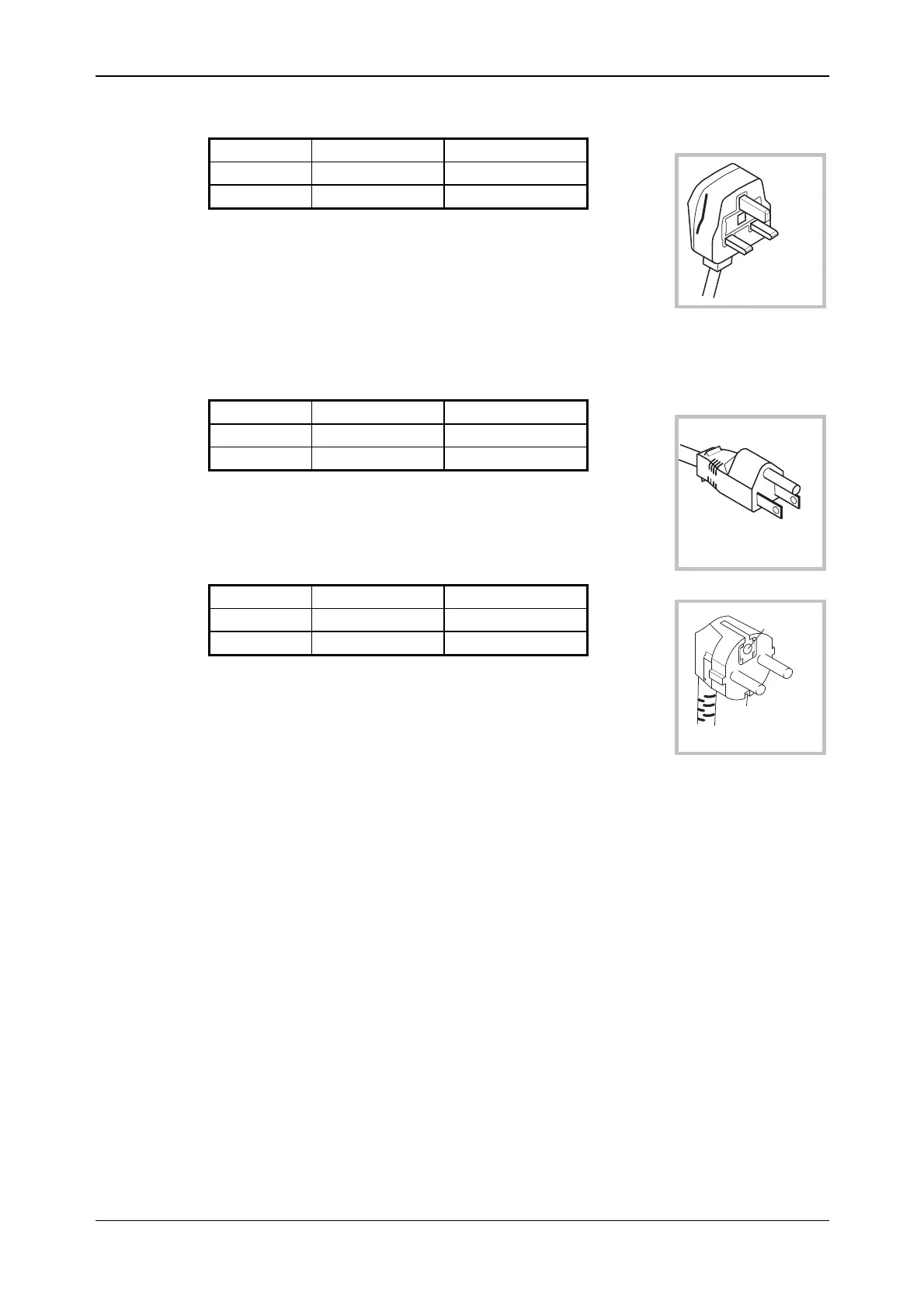

C3510
UNITED KINGDOM
EARTH
NEUTRAL
LIVE
Country IEC 320 plug type Part number
United Kingdom Straight through 23422/001
United Kingdom Right angled 23422/002
C3511
U.S./CANADA/KOREA
EARTH
NEUTRAL
LIVE
Country IEC 320 plug type Part number
North American Straight through 23422/004
North American Right angled 23422/005
C3512
CONTINENTAL
EUROPE
EARTH
EARTH
NEUTRAL
LIVE
Country IEC 320 plug type Part number
Europe Straight through 23422/006
Europe Right angled 23422/007
