Παράρτημα μονάδες Scio Four 173
Ελληνικά
Συντομογραφίες
Λειτουργίες
Ο αναλυτής αερίων αναλύει δείγματα εισπνεόμενων και
εκπνεόμενων αερίων από ενήλικες και παιδιατρικούς ασθενείς σε
συστήματα μη επανεισπνοής, μερικής επανεισπνοής και ολικής
επανεισπνοής. Μετρά τα εισπνευστικά και εκπνευστικά αέρια και
εμφανίζει τις τιμές στη συσκευή παρακολούθησης ασθενή σε
πραγματικό χρόνο.
Ο αναλυτής αερίων διατίθεται σε 4 παραλλαγές με διαφορετικές
λειτουργίες που παρατίθενται παρακάτω:
Αρχές λειτουργίας
Ο αναλυτής αερίων χρησιμοποιεί τη φασματοσκοπία υπερύθρου
για μέτρηση του διοξειδίου του άνθρακα, του υποξειδίου του
αζώτου και των πτητικών αναισθητικών. Κάθε αέριο, με το δικό του
ειδικό χαρακτηριστικό απορρόφησης, μεταφέρεται μέσω μιας
κυψελίδας δείγματος. Πολλαπλά οπτικά φίλτρα υπερύθρων
επιλέγουν συγκεκριμένες ζώνες υπέρυθρης ακτινοβολίας, που
στη συνέχεια αναλύονται με έναν ανιχνευτή. Η ποσότητα της
υπέρυθρης ακτινοβολίας που λαμβάνεται από τον ανιχνευτή
λειτουργεί ως μέτρο υπολογισμού της συγκέντρωσης αερίου. Αυτό
σημαίνει ότι όσο υψηλότερη είναι η συγκέντρωση αερίου, τόσο
λιγότερη υπέρυθρη ακτινοβολία θα ληφθεί από τον ανιχνευτή.
Για τη μέτρηση οξυγόνου, χρησιμοποιείται η παραμαγνητική
ιδιότητα των μορίων οξυγόνου. Το αέριο μεταφέρεται μέσω μιας
κυψελίδας δείγματος, όπου μετράται η παραμαγνητική επίδραση
του οξυγόνου. Όσο υψηλότερη είναι η συγκέντρωση οξυγόνου,
τόσο μεγαλύτερη είναι η επίδραση.
Συναρμολόγηση και προετοιμασία
Περιγραφή συναρμολόγησης
Η μονάδα παροχής ισχύος θα πρέπει να συναρμολογηθεί σε μία
από τις παρακάτω επιλογές συναρμολόγησης:
– Είσοδος για ηλεκτρικό ρεύμα προς τα κάτω
ή
– Είσοδος για ηλεκτρικό ρεύμα οριζόντια με την ετικέτα παροχής
ρεύματος προς τα κάτω.
Η μονάδα παροχής ισχύος δεν πρέπει να συναρμολογείται με την
είσοδο για ηλεκτρικό ρεύμα προς τα πάνω.

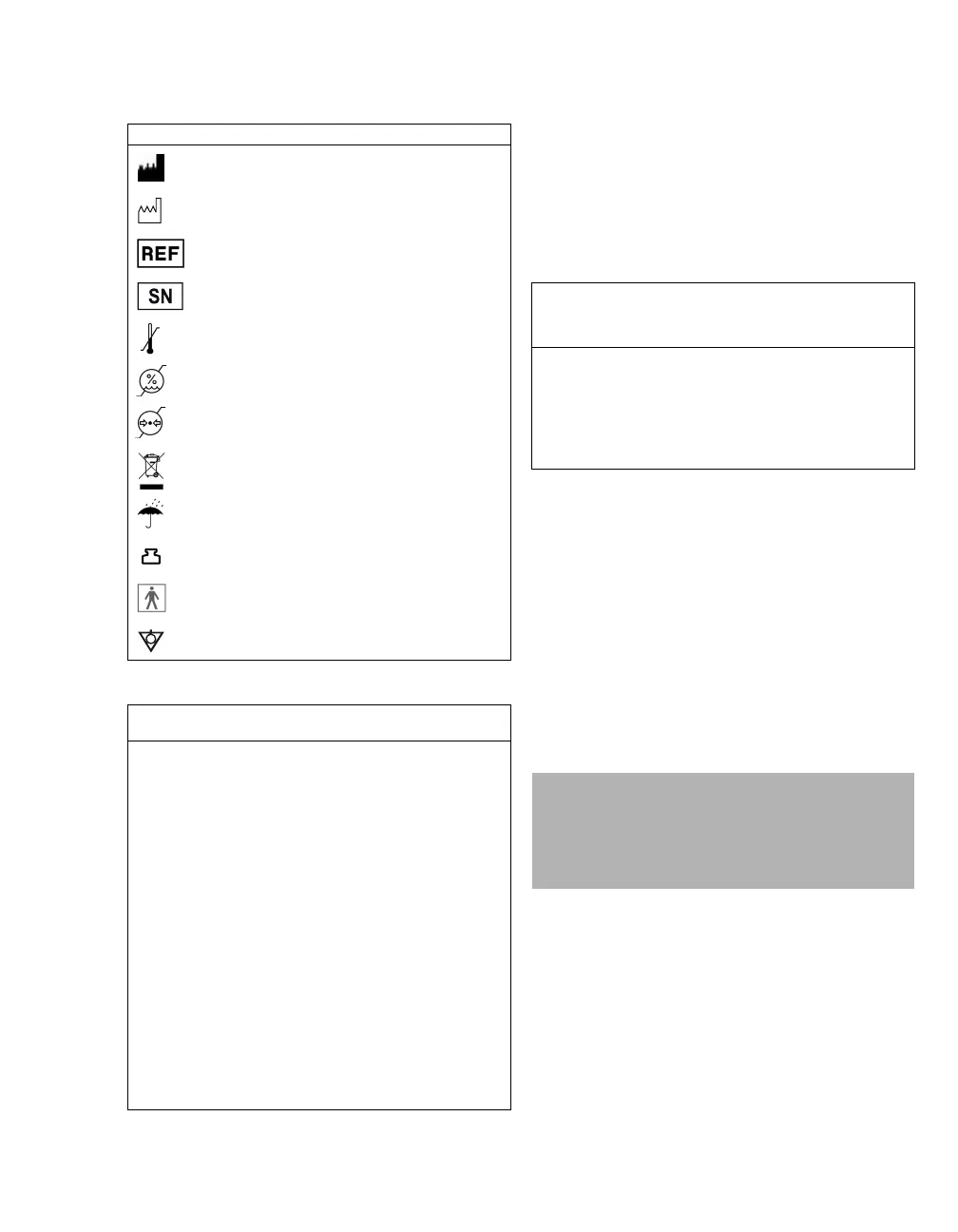

Κατασκευαστής
Ημερομηνία κατασκευής
Αριθμός εξαρτήματος
Αριθμός σειράς
Θερμοκρασία αποθήκευσης
Σχετική υγρασία
Ατμοσφαιρική πίεση
Ετικέτα ΑΗΗΕ, Οδηγία 2002/96/ΕΚ
Να προστατεύεται από βροχόπτωση
Ονομαστικό βάρος
Εφαρμοζόμενο μέρος, κλάση προστασίας BF
(Body Floating)
Εξίσωση δυναμικού
Συντομογρα-
φία
Επεξήγηση
ATPS Θερμοκρασία και πίεση περιβάλλοντος, κορε-
σμένη
BTPS Θερμοκρασία και πίεση σώματος, κορεσμένη
COM Σειριακή διασύνδεση
ΗΜΣ Ηλεκτρομαγνητική συμβατότητα
HME Εναλλάκτης θερμότητας και υγρασίας
HMEF Φίλτρο HME
I:E Λόγος χρόνου εισπνοής προς χρόνο εκπνοής
ID Ταυτότητα
MEDIBUS Πρωτόκολλο επικοινωνίας της Dräger για
ιατρικές συσκευές με ενιαίο ορισμό δεδομέ-
νων για όλες τις συσκευές
MRI Απεικόνιση μαγνητικού συντονισμού
NMI Πυρηνική μαγνητική τομογραφία
NMR Μαγνητικός συντονισμός
NTPD Κανονικές συνθήκες πίεσης και θερμοκρασίας
ξηρό,
20 °C (68 °F), 1013 hPa, ξηρό
SW Λογισμικό
Σύμβολο Επεξήγηση
XXXX
O2 CO2, N2O
Αναισθη-
τικό
Ταυτό-
τητα
αναισθη-
τικού
Μίγματα
Scio Four Όχι Ναι 1 από 5 Όχι Όχι
Scio Four
Oxi
Ναι Ναι 1 από 5 Όχι Όχι
Scio Four
plus
Όχι Ναι 2 από 5 Ναι Ναι
Scio Four
Oxi plus
Ναι Ναι 2 από 5 Ναι Ναι
ΠΡΟΣΟΧΗ
Κίνδυνος εξαιτίας ανακριβών τιμών μέτρησης αερίων
Εξαιτίας του χρόνου απόκρισης των αισθητήρων και του ρυθμού
ροής του αερίου δείγματος, η δηλούμενη ακρίβεια των O
2, CO2,
N
2O, και των αναισθητικών παραγόντων περιορίζεται από τον
αναπνευστικό ρυθμό και από το λόγο εισπνοής προς εκπνοή
(I:E). Τηρείτε τα τεχνικά δεδομένα της ιατρικής συσκευής.
