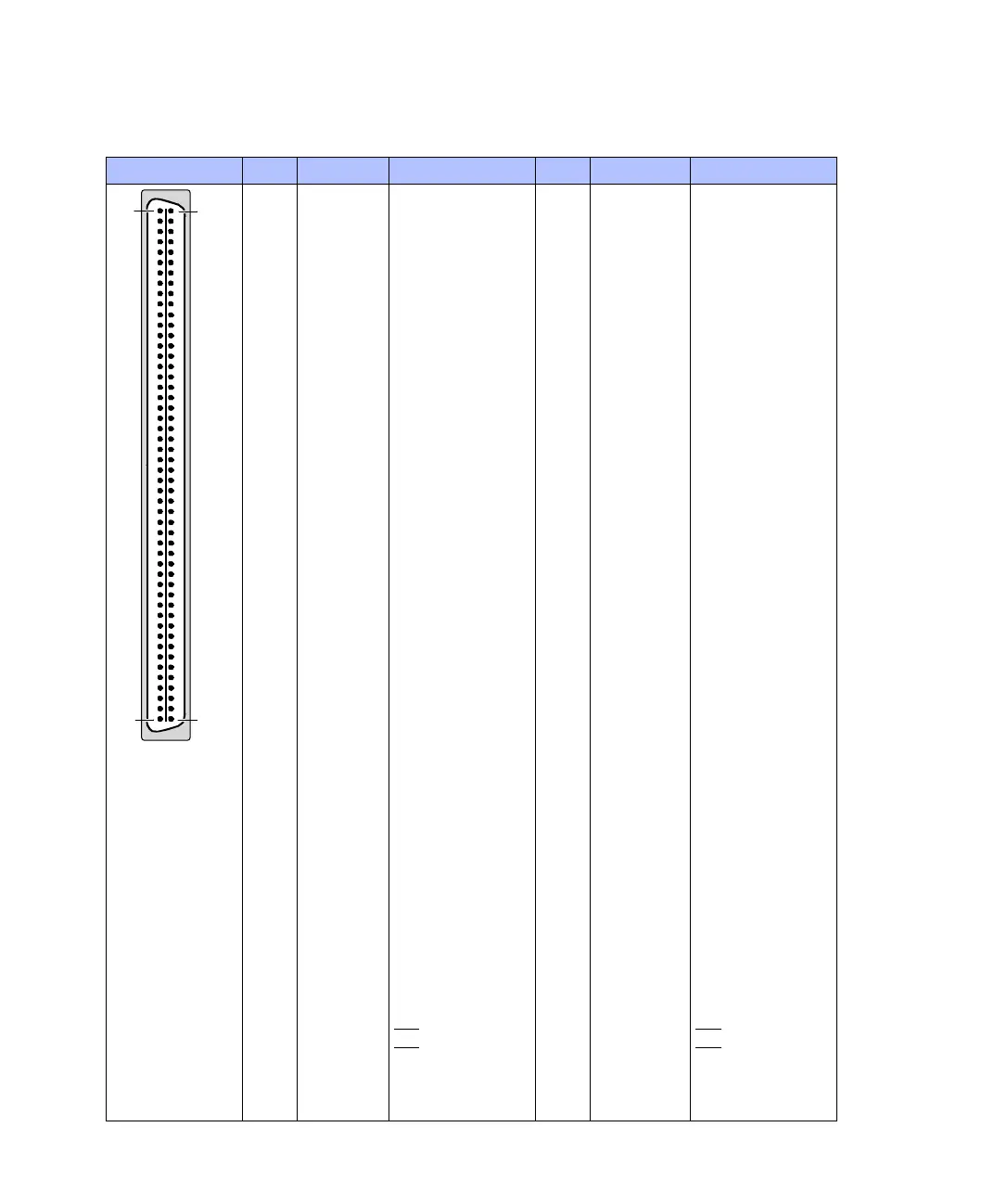

Connector Pinouts and LEDs
DS1103 Hardware Installation and Configuration March 2004
169
â–²
â– â– â– â– â– â– â– â– â– â– I
▲■■■■■■■■■■■■■■â–
Connector (P2) Pin Sub-D Pin Signal Pin Sub-D Pin Signal
P2 1 P2B 1 GND P2 2 P2A 1 GND
P2 3 P2B 34 GND P2 4 P2A 34 GND
P2 5 P2B 18 IO0 P2 6 P2A 18 IO1
P2 7 P2B 2 IO2 P2 8 P2A 2 IO3
P2 9 P2B 35 GND P2 10 P2A 35 GND
P2 11 P2B 19 IO4 P2 12 P2A 19 IO5
P2 13 P2B 3 IO6 P2 14 P2A 3 IO7
P2 15 P2B 36 GND P2 16 P2A 36 GND
P2 17 P2B 20 IO8 P2 18 P2A 20 IO9
P2 19 P2B 4 IO10 P2 20 P2A 4 IO11
P2 21 P2B 37 GND P2 22 P2A 37 GND
P2 23 P2B 21 IO12 P2 24 P2A 21 IO13
P2 25 P2B 5 IO14 P2 26 P2A 5 IO15
P2 27 P2B 38 GND P2 28 P2A 38 GND
P2 29 P2B 22 IO16 P2 30 P2A 22 IO17
P2 31 P2B 6 IO18 P2 32 P2A 6 IO19
P2 33 P2B 39 GND P2 34 P2A 39 GND
P2 35 P2B 23 IO20 P2 36 P2A 23 IO21
P2 37 P2B 7 IO22 P2 38 P2A 7 IO23
P2 39 P2B 40 GND P2 40 P2A 40 GND
P2 41 P2B 24 IO24 P2 42 P2A 24 IO25
P2 43 P2B 8 IO26 P2 44 P2A 8 IO27
P2 45 P2B 41 GND P2 46 P2A 41 GND
P2 47 P2B 25 IO28 P2 48 P2A 25 IO29
P2 49 P2B 9 IO30 P2 50 P2A 9 IO31
P2 51 P2B 42 GND P2 52 P2A 42 GND
P2 53 P2B 26 STINT1 P2 54 P2A 26 STINT2
P2 55 P2B 10 STMRDIR P2 56 P2A 10 STMRCLK
P2 57 P2B 43 GND P2 58 P2A 43 GND
P2 59 P2B 27 ST1PWM P2 60 P2A 27 ST2PWM
P2 61 P2B 11 ST3PWM P2 62 P2A 11 SPDPINT
P2 63 P2B 44 GND P2 64 P2A 44 GND
P2 65 P2B 28 SPWM1 P2 66 P2A 28 SPWM2
P2 67 P2B 12 SPWM3 P2 68 P2A 12 SPWM4
P2 69 P2B 45 SPWM5 P2 70 P2A 45 SPWM6
P2 71 P2B 29 SPWM7 P2 72 P2A 29 SPWM8
P2 73 P2B 13 SPWM9 P2 74 P2A 13 GND
P2 75 P2B 46 GND P2 76 P2A 46 GND
P2 77 P2B 30 SCAP1 P2 78 P2A 30 SCAP2
P2 79 P2B 14 SCAP3 P2 80 P2A 14 SCAP4
P2 81 P2B 47 GND P2 82 P2A 47 GND
P2 83 P2B 31 SXF P2 84 P2A 31 SBIO
P2 85 P2B 15 SCLK P2 86 P2A 15 SSTE
P2 87 P2B 48 SSIMO P2 88 P2A 48 SSOMI
P2 89 P2B 32 GND P2 90 P2A 32 GND
P2 91 P2B 16 INT0
P2 92 P2A 16 INT1
P2 93 P2B 49 INT2 P2 94 P2A 49 INT3
P2 95 P2B 33 VCC1 (+ 5 V) P2 96 P2A 33 VCC1 (+ 5 V)
P2 97 P2B 17 VCC1 (+ 5 V) P2 98 P2A 17 VCC1 (+ 5 V)
P2 99 P2B 50 GND P2 100 P2A 50 GND
21
99 100
