DS1103 Hardware Installation and Configuration March 2004
I■■■■■■■■■■■■■ ▼
170
■■■■■■■■■■■■■■■▼
Pinout of
Sub-D connectors
Because the pin numbering used for Sub-D connectors is not
standardized, the following illustrations show the numbering used
(viewed from the top of a female connector).
C
Do not rely on the numbers written on Sub-D connectors.

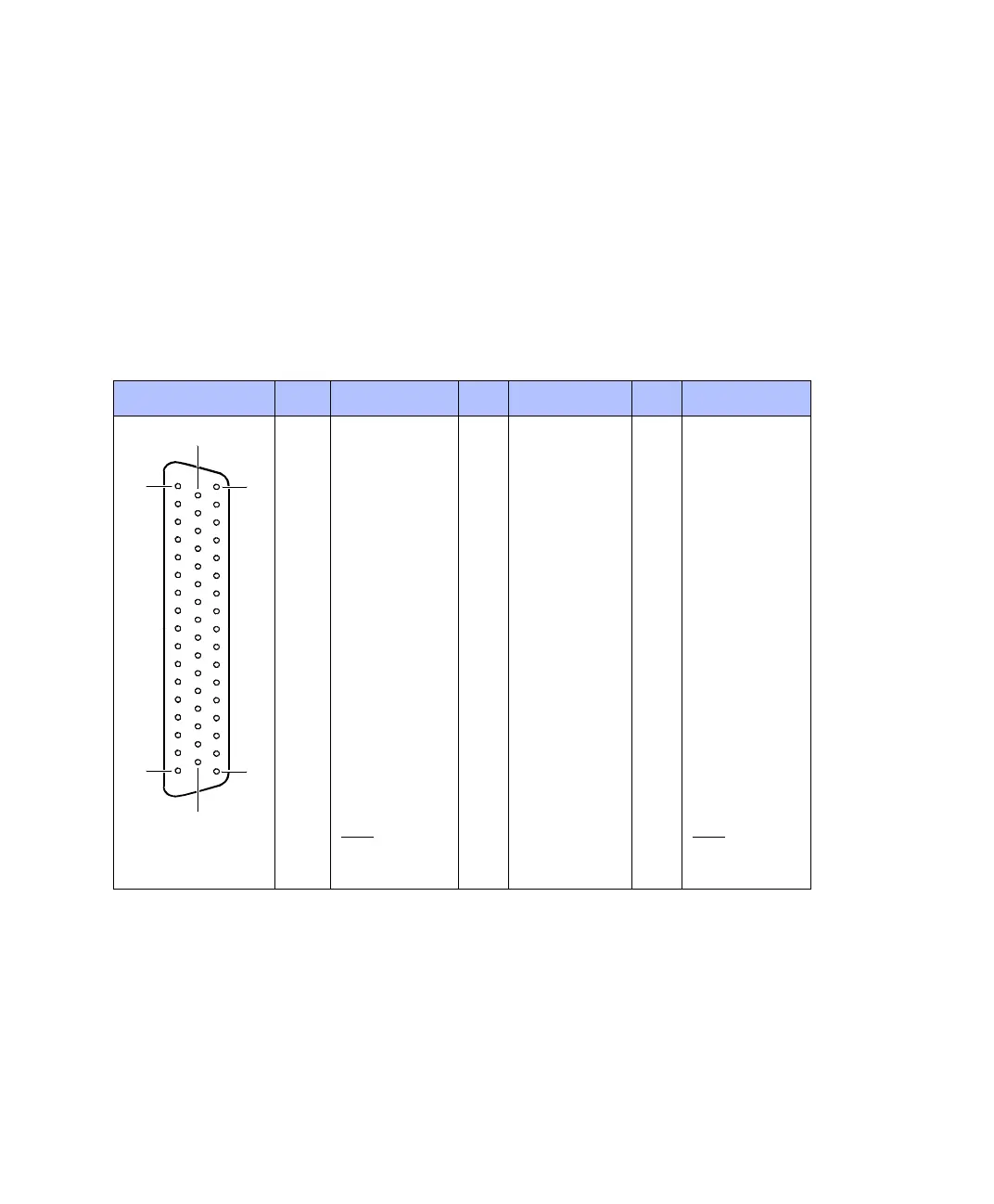

The table below shows the pin assignment of the Sub-D connector
P2A.
Connector P2A Pin Signal Pin Signal Pin Signal
1GND 34GND
2IO3 18IO1 35GND
3IO7 19IO5 36GND
4 IO11 20 IO9 37 GND
5 IO15 21IO13 38GND
6 IO19 22IO17 39GND
7 IO23 23IO21 40GND
8 IO27 24IO25 41GND
9 IO31 25IO29 42GND
10 STMRCLK 26 STINT2 43 GND
11 SPDPINT 27 ST2PWM 44 GND
12 SPWM4 28 SPWM2 45 SPWM6
13 GND 29 SPWM8 46 GND
14 SCAP4 30 SCAP2 47 GND
15 SSTE 31 SBIO 48 SSOMI
16 INT1
32 GND 49 INT3
17 VCC1 (+ 5 V) 33 VCC1 (+ 5 V) 50 GND
1
34
18
50
33
17
