Connector Pinouts and LEDs
DS1103 Hardware Installation and Configuration March 2004
171
▲
■■■■■■■■■■I
▲■■■■■■■■■■■■■■■

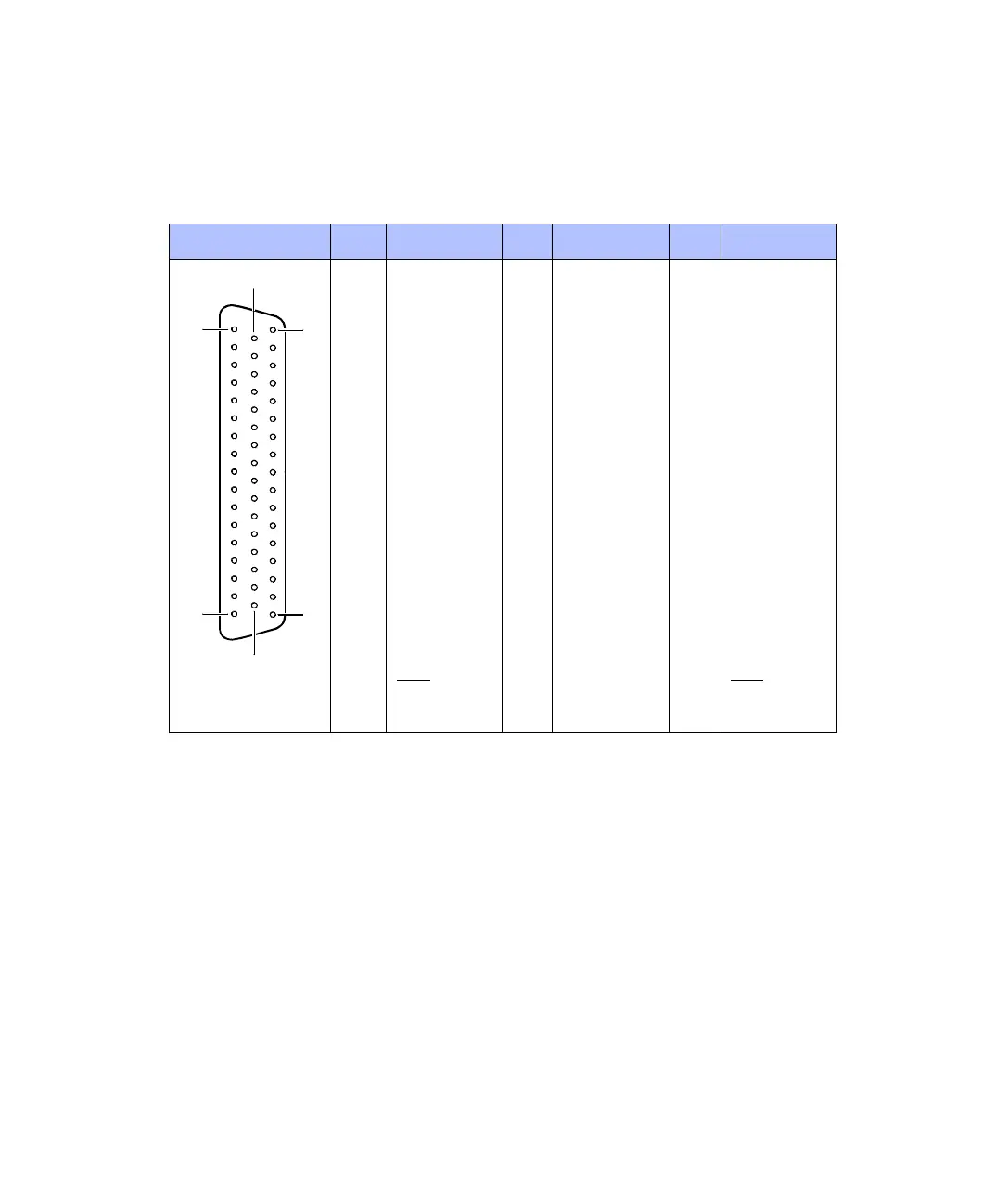

The table below shows the pin assignment of the Sub-D connector
P2B.
Connector P2B Pin Signal Pin Signal Pin Signal
1GND 34GND
2IO2 18IO0 35GND
3IO6 19IO4 36GND
4 IO10 20 IO8 37 GND
5 IO14 21 IO12 38 GND
6 IO18 22 IO16 39 GND
7 IO22 23 IO20 40 GND
8 IO26 24 IO24 41 GND
9 IO30 25 IO28 42 GND
10 STMRDIR 26 STINT1 43 GND
11 ST3PWM 27 ST1PWM 44 GND
12 SPWM3 28 SPWM1 45 SPWM5
13 SPWM9 29 SPWM7 46 GND
14 SCAP3 30 SCAP1 47 GND
15 SCLK 31 SXF 48 SSIMO
16 INT0
32 GND 49 INT2
17 VCC1 (+ 5 V) 33 VCC1 (+ 5 V) 50 GND
1
34
18
50
33
17
