Connector Pinouts and LEDs
DS1103 Hardware Installation and Configuration March 2004
175
▲
■■■■■■■■■■I
▲■■■■■■■■■■■■■■■

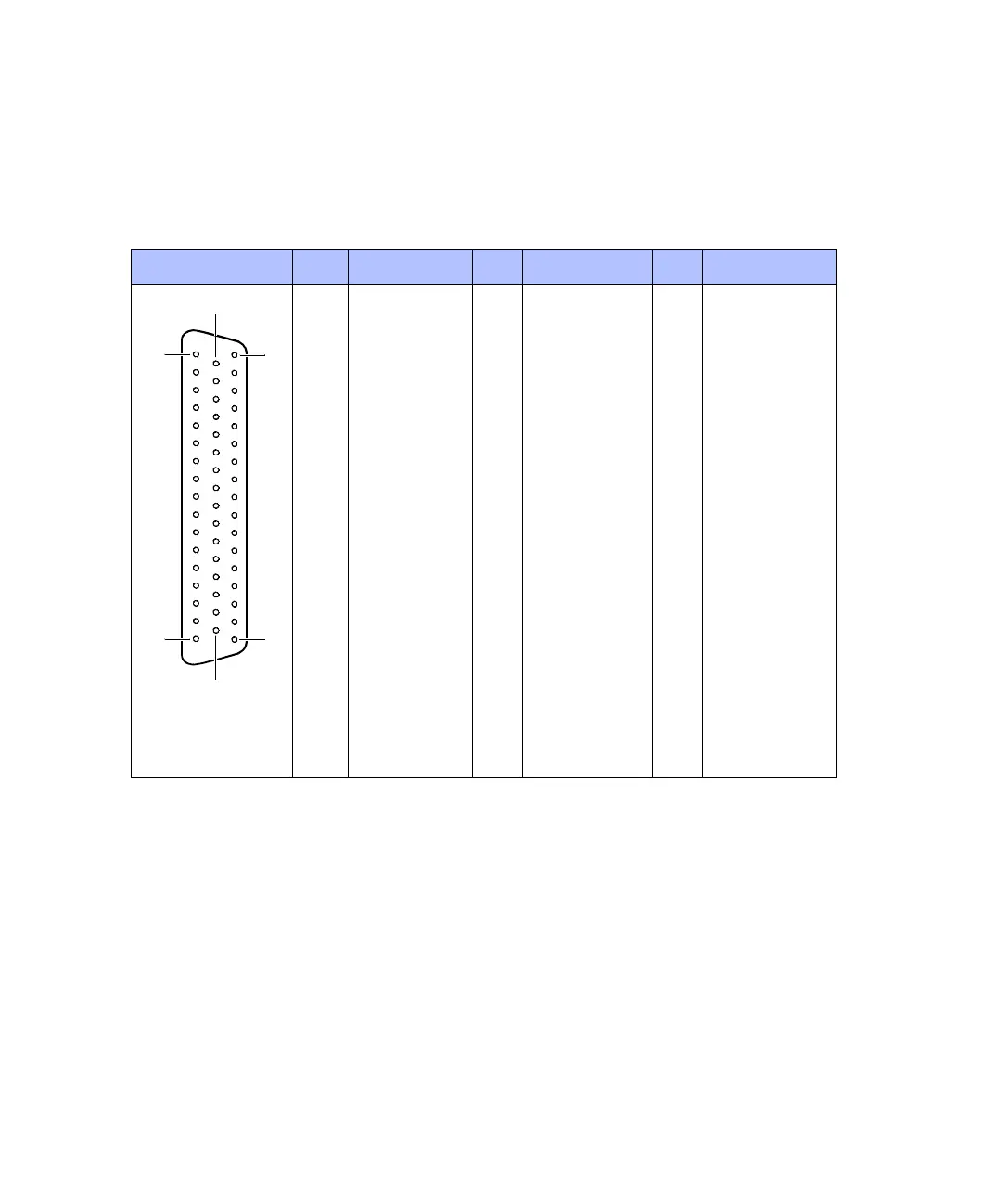

The table below shows the pin assignment of the Sub-D connector
P3B. Signal names in parentheses apply when the UART is set to the
RS422 mode.
N
The CAN bus lines (CANH, CANL) are not terminated with a resistor on
the DS1103.
Connector P3B Pin Signal Pin Signal Pin Signal
1 GND 34 TXD (TXD)
2 RTS (RTS) 18 RXD (RXD) 35 CTS (CTS)
3 STXD 19 RI (not used
for RS422)
36 SRXD
4– 20– 37–
5– 21– 38GND
6 PHI90(7) 22 PHI0(7) 39 IDX(7)
7 PHI0(6) 23 GND 40 PHI90(6)
8 GND 24 IDX(6) 41 PHI0(1)
9 IDX(1) 25 PHI90(1) 42 GND
10 PHI90(2) 26 PHI0(2) 43 IDX(2)
11 PHI0(3) 27 GND 44 PHI90(3)
12 GND 28 IDX(3) 45 PHI0(4)
13 IDX(4) 29 PHI90(4) 46 GND
14 PHI90(5) 30 PHI0(5) 47 IDX(5)
15 CANL 31 GND 48 CANH
16 VCC2 (+ 5 V) 32 GND 49 VCC2 (+ 5 V)
17 VCC3 (+ 5 V) 33 VCC3 (+ 5 V) 50 GND
1
34
18
50
33
17
