Installation
Luft-/Abgassystem
Installationshinweise – Doppelrohr
Installation
Der Anschluss des Abgassystems an
GDV*HUlWLVWYRQHLQHUTXDOL¿]LHUWHQ
3HUVRQ JHPl GLHVHU ,QVWDOODWLRQ-
sanleitung durchzuführen.
Allgemeines
t Das Material im Gebäude lagern.
t Die Komponenten auf Schäden
prüfen.
t Gemäß nationalen Bestimmun-
gen installieren.
Das Schornstein-Typenschild ausfül-
len (sofern mitgeliefert) und neben
dem Kesselanschlussstück aufkle-
ben.
t Die Rohre müssen spannungsfrei
installiert werden.
+,1:(,6 .HLQH 6HLIH RGHU gO DOV
*OHLWPLWWHOYHUZHQGHQ
Nur Wasser als Gleitmittel
verwenden.
9RU5RKUYHUOlQJHUXQJHQ
Beim Einsatz von Rohrbögen kann
die maximale
zulässige Länge des Abgassystems
der Tabelle auf Seite 19 entnom-
men werden.
Wichtig
Nur innerhalb von Gebäuden an nicht
HQWÀDPPEDUHQ:lQGHQLQVWDOOLHUHQ
Reinigung
'LH lXHUH 2EHUÀlFKH NDQQ PLW HL-
nem feuchten Tuch oder einem
handelsüblichen Reinigungsmitteln
gesäubert werden.
3°
A
t Die Abgasrichtung beachten. Die
Muffen müssen in Richtung An-
schluss weisen.
Die Rohre schneiden
t 'DV,QQHQURKUGXUFK'UHKHQDXV
seiner Sicherheitsposition lösen
und herausnehmen.
t Das Rohr schneiden.
t Schnittgrate von der Schnittkante
entfernen, um die Dichtung nicht
zu beschädigen.
t Die Rohre wieder montieren.

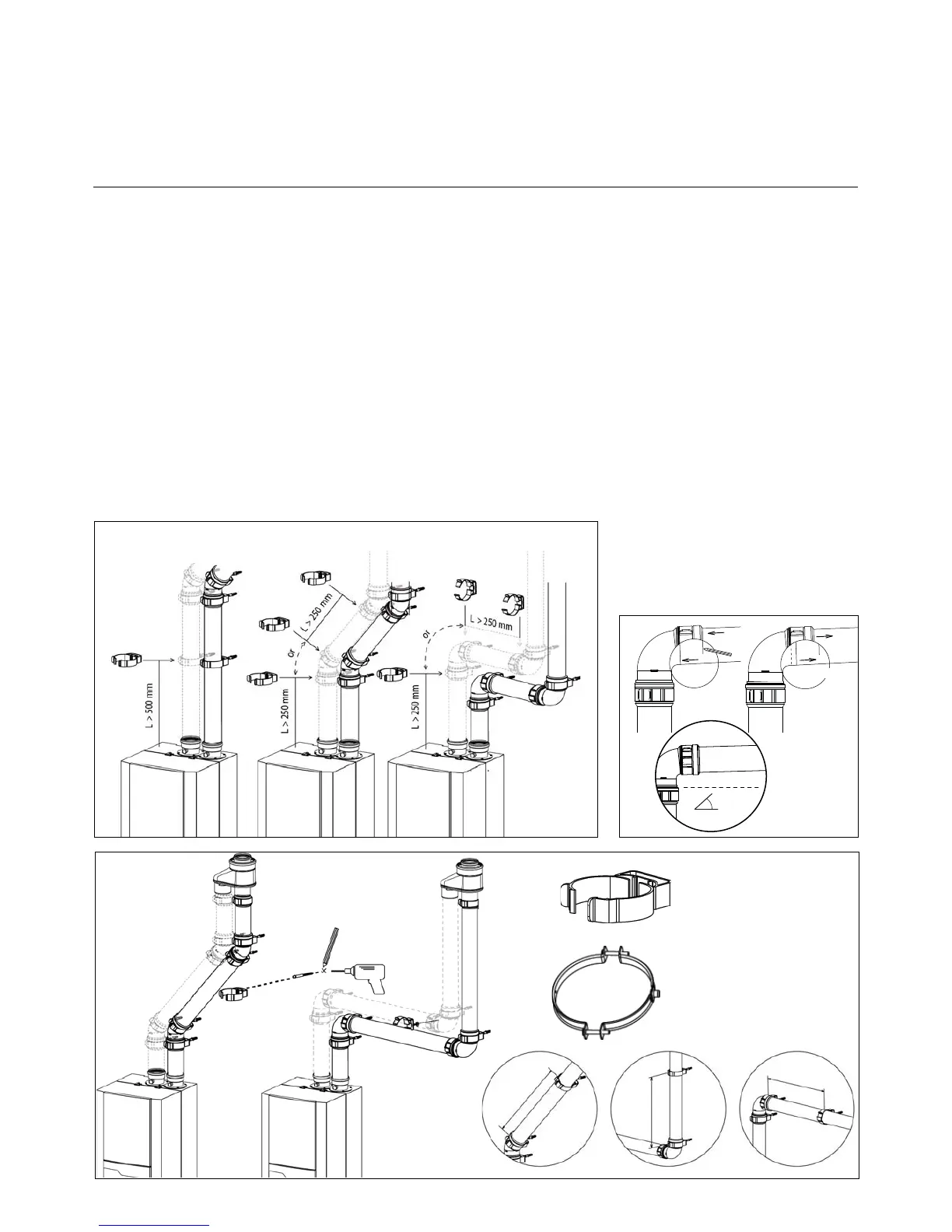

Montage des Abgassystems
Die Rohre vom Kessel ausgehend
montieren.
Die Rohre unter Drehen ganz in die
Verbindung drücken.
!
B
8-15 mm
Max 1 Meter
Max 1 Meter
Max 2 Meters
8-15 mm
Spannungsfrei Montieren
Ø < 100 mm
Ø  130 mm
