23
DE

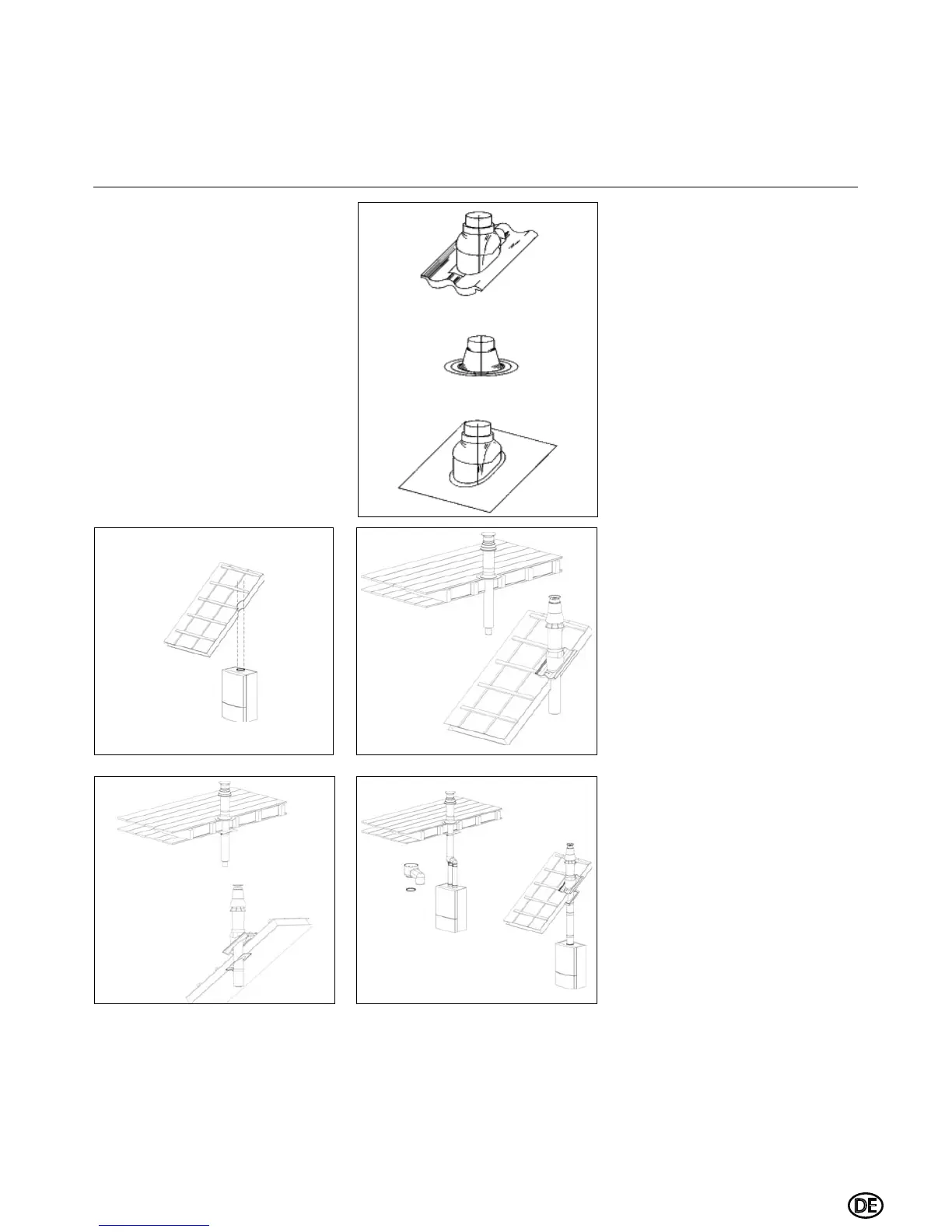

t Anhand der Dachdeckung den
3IDQQHQW\S EHVWLPPHQ .XQVW-
stoffpfanne oder Universalpfan-
ne mit Schelle; für ein Flachdach
HLQ)ODFKGDFKÀDQVFKDXV$OXPL-
nium.
 Die Position der Dachdur-
chführung bestimmen. Bei einem
Ziegeldach sollte die Univer-
salpfanne verwendet werden.
A. Von außen ein Loch für die Da-
chdurchführung machen. Dabei
darf kein Staub oder Sägemehl
in den Kessel gelangen.
B. die Pfanne oder den Flansch
anbringen. Das dachmontier-
te Heizgerät vorsichtig von
außen durch das Dach führen.
Installation
Luft-/Abgassystem
Installation von vertikalen Abgasanschlüssen
1LFKWGLH.DSSHYHUGUHKHQ
C. Die Dachdurchführung mithilfe
einer Wasserwaage ausrichten
(gegebenenfalls separat erhält-
liche Zentrierbleche anbringen).
D. Die mitgelieferte Rohrschelle an
der Dachdurchführung anbringen
und an der Dachkonstruktion be-
festigen. Die Schelle noch nicht
festziehen.
.RQ]HQWULVFK
Die Länge der Abgasleitungen be-
VWLPPHQXQGVLHJHPlGHU,QVWDOOD-
tionsanleitung auf den vorangegan-
genen Seiten mit den Rohrschellen
installieren.
Doppelrohr
Die Dichtung und die Doppelrohrver-
bindung anbringen. Sicherstellen,
dass die Dichtung nicht beschädigt
wird. Sicherstellen, dass Abgasrohr
und Zuluftrohr nicht vertauscht wer-
den. Das Abgasrohr ist das Rohr in
der Mitte unter dem Abgasanschluss.
t Die Dachschelle festziehen und
überprüfen, dass alle Schritte
korrekt ausgeführt wurden.
Warnhinweise
%HL ,QVWDOODWLRQ QHEHQ HLQHU %H-
OHXFKWXQJ N|QQHQ ,QVHNWHQ LQ GLH
gIIQXQJ ÀLHJHQ :HLVHQ 6LH GHQ
Hauseigentümer darauf hin, die
Öffnung regelmäßig zu reinigen.
6WHOOHQ 6LH VLFKHU GDVV EHL GHU ,Q-
stallation kein Schutt wie Späne,
Feilspäne oder Mörtelreste in der
Luft-/Abgasleitung zurückbleiben.
Installation
Die Dachdurchführung kontrollieren.
9HUVFKLHGHQH$EJDVDQVFKOVVH
 Kunststoffpfanne
 )ODFKGDFKÀDQVFK
 Universalpfanne mit Schelle
1
2
3
AB
CD
