24
Installation
Luft-/Abgassystem
Installation von horizontalen Abgasanschlüssen
Vor der Installation des Anschlus-
ses
Vor Montage des Abgasanschlusses
müssen folgende Maßnahmen dur-
FKJHIKUWZHUGHQ
t Kontrolieren Sie die Dur-
chführung auf eventuele Be-
schädigungen.
t Bestimmen Sie die Stelle der
Durchführungskonstruktion.
t Bohren Sie ein Loch in die Wand,
das mindestens 10 mm grösser
ist als das Zuluf trohr der ur-
chführung.
t MauerdurchfüKUXQJHQ PLW ÀH[L-
bler Außenmanschette können
von innen aus montiert werden.
Das gebohrte Loch muss dann
25 mm grösser sein als der
Durchmesser des Zuluftrohres.
Sorgen Sie dafür, das beim boh-
ren kein Staub in das Gerät ge-
langen können.
Die Wandstärke der Mauer bestim-
men und eventuell Durchführung auf
richtige Länge kürzen und entgraten.
:LFKWLJH %HPHUNXQJ 'LH /änge ist
richtig wann die Außenwand-mauer-
plattwe oder Manschette gut anliegt
gegen der Wand.

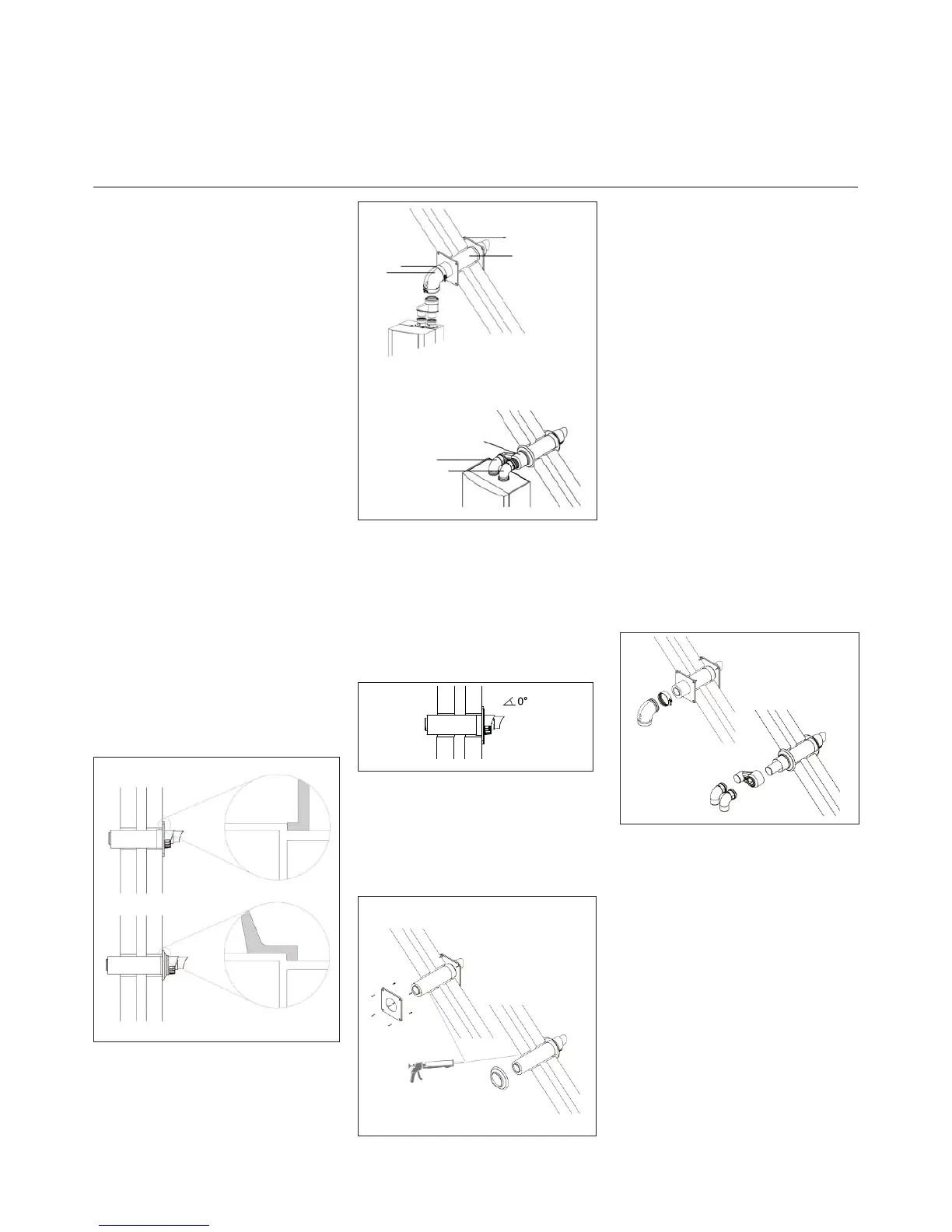

Teileliste:
1. Horizontaler Abgasanschluss
2. Wandplatte oder Rosette
3. Konzentrischer Rohrbogen
4. Rohrbogen mit Sicherung (optional)
5. Abgasleitung
6. Zuluftleitung
7. Doppelrohranschluss.
Platziere die Mauerdurchführung and
der vorgesehenen Stelle undachte
darauf, dass das Zuluftrohr waage-
recht liegt, evtl mit einem kleinen
Gefälle nach außen (max. 10 mm/m).
Beachte das die Mauerdurchführung
QLFKWXPYHUGUHKWPRQWLHUWZLUG
Spaltz zwischen Durchführung und
Loch abdichten mit Wasserbestän-
dinges Abdichtungsmittel. Montiere-
die Manschetten oder Mauerplatten.
Schraube die Mauerplatten fest.
Gerät jetzt anschließen. Aufbau an-
fangen beim Gerät. Dichtungen nur
mit Wasser schmieren.
Wichtig
Die Produkte gemäß nationalen
Bestimmungen installieren.
Reinigung mit einem feuchten
Tuch oder etwas Reinigungsmittel
möglich.
4
3
2
1
7
6
5
