SC-F2000 Revision C
DISASSEMBLY & ASSEMBLY Disassembly and Assembly Procedure 131
Confidential

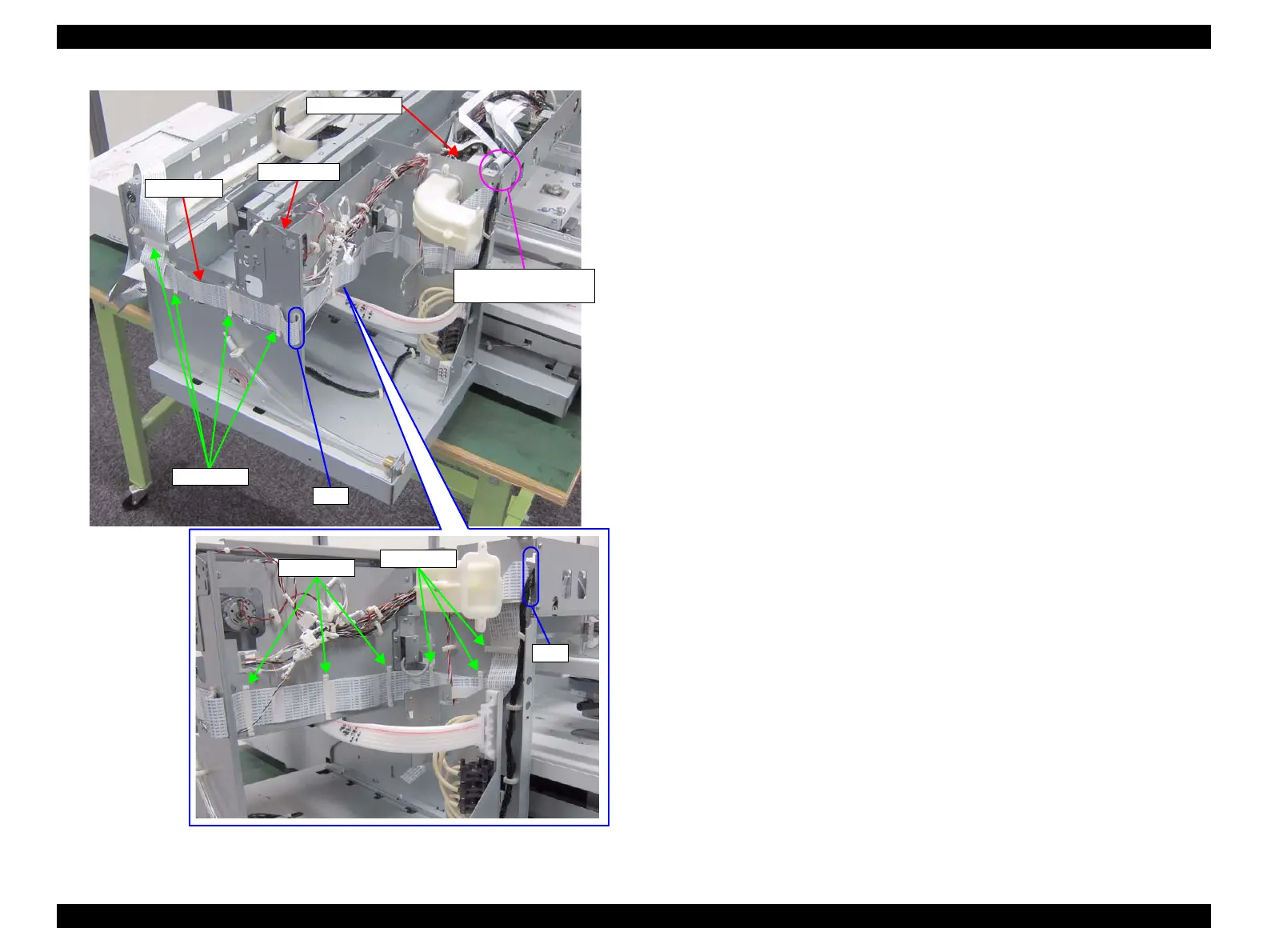

Figure 3-97. Removing the HEAD FFC
Hole
FFC clamps
FFC clamps
HEAD FFC
FFC clamps
MAIN BOARD
Connectors
(CN100, CN101, CN102)
Main Frame
Hole
