Maintenance
50940411/G0219 156 Printed in U.S.A.
Engine Compartment Fuses/Relays
Model RT175 with interim Tier 4 Engines
(SN 10951-811000)
Model RT210 with interim Tier 4 Engines
(SN 21201-921000)

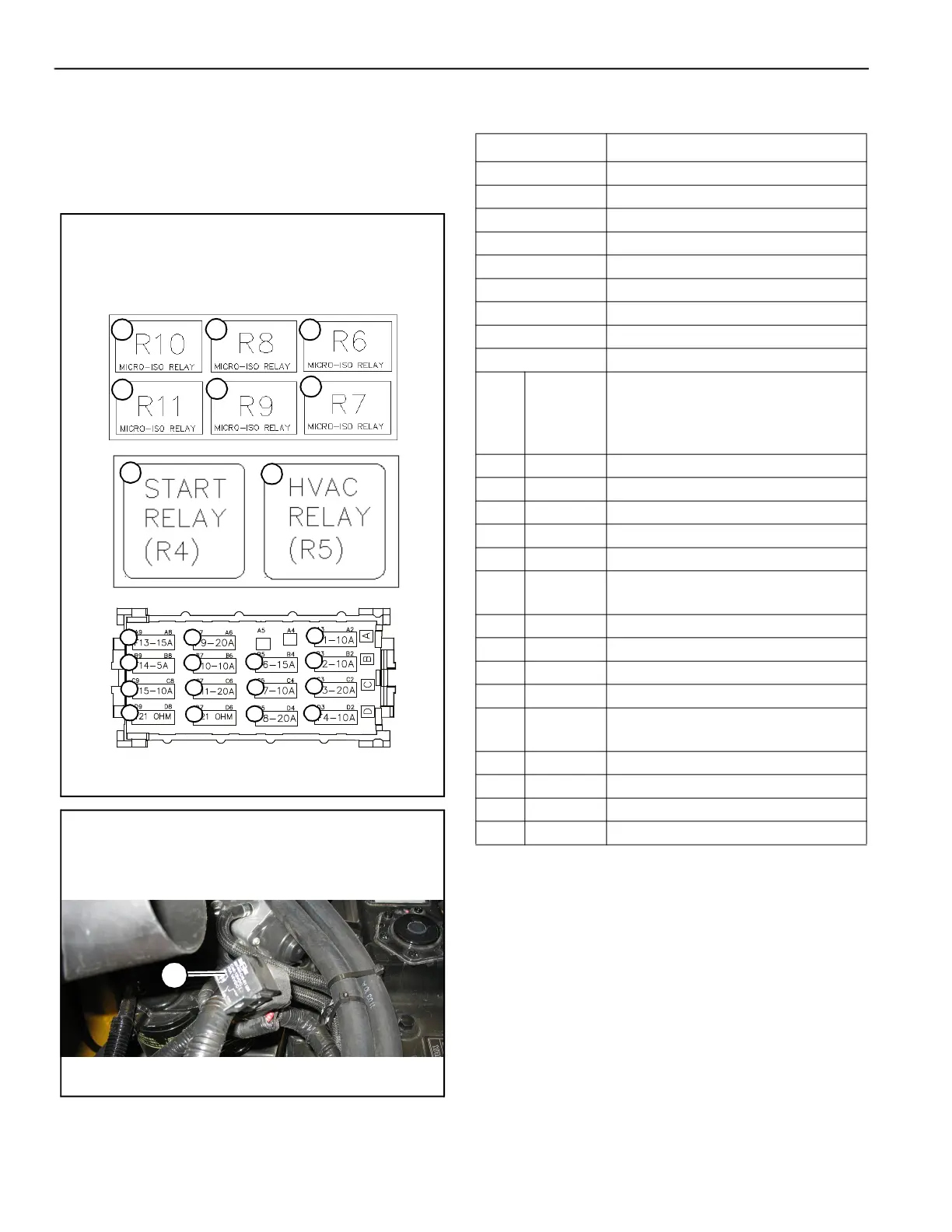

Fig. 171 – Fuses – Engine Compartment
A
C
E
B
D
F
G
H
J K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Model RT175 with interim Tier 4 Engines (SN 10951-
811000)
Model RT210 with interim Tier 4 Engines (SN 21201-
921000)
Fig. 172 – Engine Pre-heat Relay
I
Model RT175 with interim Tier 4 Engines (SN 10951-
811000)
Model RT210 with interim Tier 4 Engines (SN 21201-
921000)
Table 43: Engine Compartment Relays/Fuses
Relay Circuit
A Wiper Motors
B Parking Brake Switch
C Work Lights
D Drive, Tilt (Controller 2)
E Fuel Injection Pump
F Air Conditioning Condenser Fan
G Start
H HVAC
I Engine Pre-Heat
Fuse
Rated
Current /
Resistance
(A / Ω)
Protected Circuit
J 15A Track Tension, Self Level
K 20A Work Lights
L 10A Drive Logic Control, Tilt (Controller 2)
M 20A EU Headlights
N 10A Auxiliary Power Outlets
O 10A
Interlocks, 2-Speed, Float, Hydraglide,
High Flow Aux (Controller 3)
P 10A Resistor, Oil Pressure Switch
Q 10A Rear Door Lights, Radio
R 20A Wipers
S 10A Fuel Pump, Power Splice
T 20A
Lift, Standard Aux. Hydraulics
(Controller 1)
U 120Ω CAN-Bus Terminating Resistor
V 120Ω Oil Pressure Switch Resistor
W 20A HVAC Condenser
X 10A Park Brake Light, Power-A-Tach
