Powering the Ripple-2 Node
Culots de fusibles 30 A

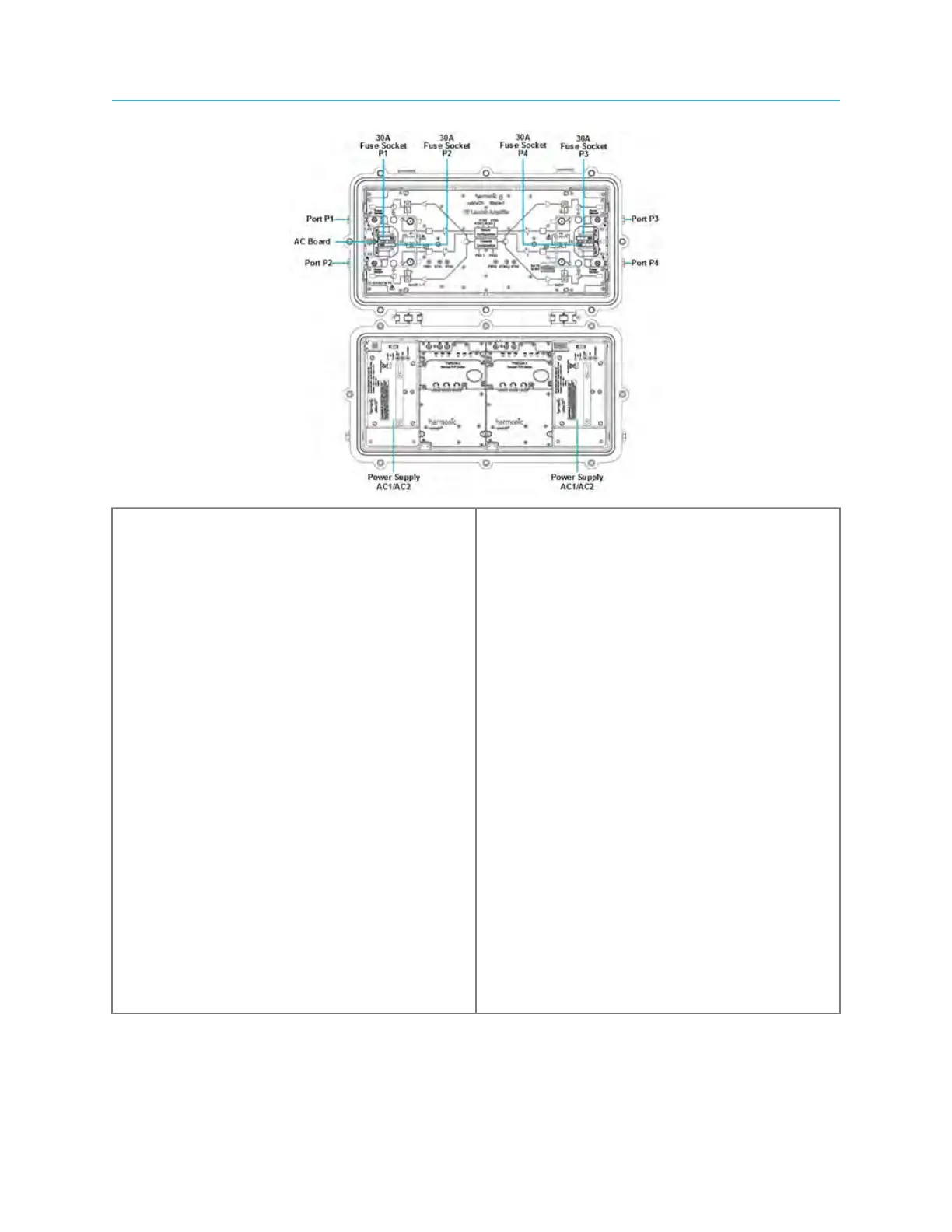

Chaque port RF (P1 à P4) possède son propre
culot de fusible, composé de trois contacts, soit
AC1, Commun (au centre) et AC2 :
• En l’absence de fusible dans le culot,
aucune alimentation ne transite par ce port.
• Un fusible inséré dans les contacts
AC1+Commun :
◦ Achemine l’alimentation provenant d’une
source externe connectée à ce port vers
tous les blocs d’alimentation AC1 du
nœud.
◦ Achemine l’alimentation à travers tous
les autres ports possédant également
un fusible inséré dans les contacts
AC1+Commun.
• Un fusible inséré dans les contacts
AC2+Commun :
◦ Achemine l’alimentation provenant de
ce port vers tous les blocs d’alimentation
AC2 du nœud.
◦ Achemine l’alimentation à travers tous
les autres ports possédant également
un fusible inséré dans les contacts
AC2+Commun.
