Chapter 5: Configuring the Ripple-2 Node
Ports P1, P2, P3 et P4 Ces ports de sortie RF acheminent
l’alimentation CA en provenance d’une source
CA externe ou d’un autre nœud Ripple-2
connecté en cascade, ainsi que celle reçue
d’autres ports RF du même nœud Ripple-2
présentant une configuration de fusibles
identique, comme décrit ci-avant.
Carte CA Ce composant électronique comporte les points
de test du courant alternatif, de la terre et des
culots de fusibles.
Bloc d’alimentation AC1/AC2
Chaque nœud peut présenter l’une des
configurations d’alimentation suivantes :
• Un bloc d’alimentation AC1
• Deux blocs d’alimentation AC1
• Un bloc d’alimentation AC2
• Deux blocs d’alimentation AC2
• Un bloc d’alimentation AC1 et un bloc
d’alimentation AC2
Les blocs d’alimentation, AC1 et/ou AC2,
peuvent se trouver de n’importe quel côté et
adopter n’importe quelle combinaison.

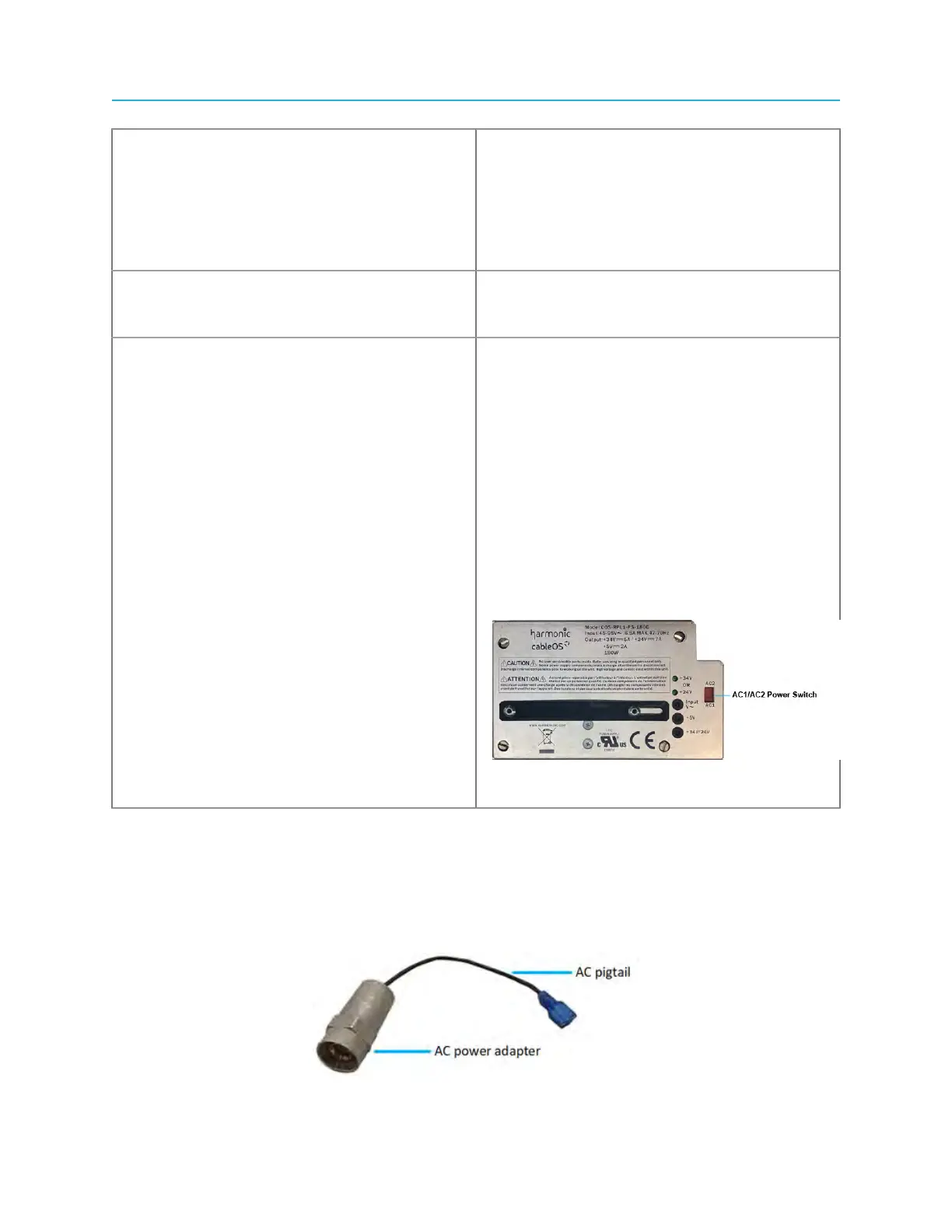

Figure 4 : Interrupteur d’alimentation AC1/AC2
Figure 5-5: AC1/AC2 power supply switch
Installing the power adapter cable kit
The power adapter cable kit, installed at P5 or P6 (or both P5 and P6) provides a dedicated power port
that enables the operator to connect a power supply directly to the node without the use of a power
inserter device even if all four RF ports are in use. By this method power is brought directly into the node
with no interference.
76
