Chapter 5: Configuring the Ripple-2 Node
• Two external AC power sources: AC1 and AC2
◦ AC1 power source input to P1 with the AC1 fuse is also routed to P4.
◦ AC2 power source input to P2 with the AC2 fuse is also routed to P3.
Warning: Do NOT route two independent external AC power sources to two RF ports, each of
which has the same fuse socket setting; this causes excessive current that may result in bodily
injury or damage to the node components.
Acheminement de l’alimentation à travers le noeud Ripple-2
Le réseau de fusibles 30 A sur les culots des ports de la carte CA détermine le mode de connexion de
l’alimentation CA provenant d’une source externe au noeud Ripple-2, établit la distribution électrique au
sein du noeud et définit l’acheminement de l’alimentation hors du noeud, à travers d’autres ports RF,
vers d’autres noeuds d’un réseau en cascade. Conjointement avec la configuration de l’alimentation
électrique interne et la connexion au réseau électrique externe, il assure également la haute disponibilité
(HA) électrique.

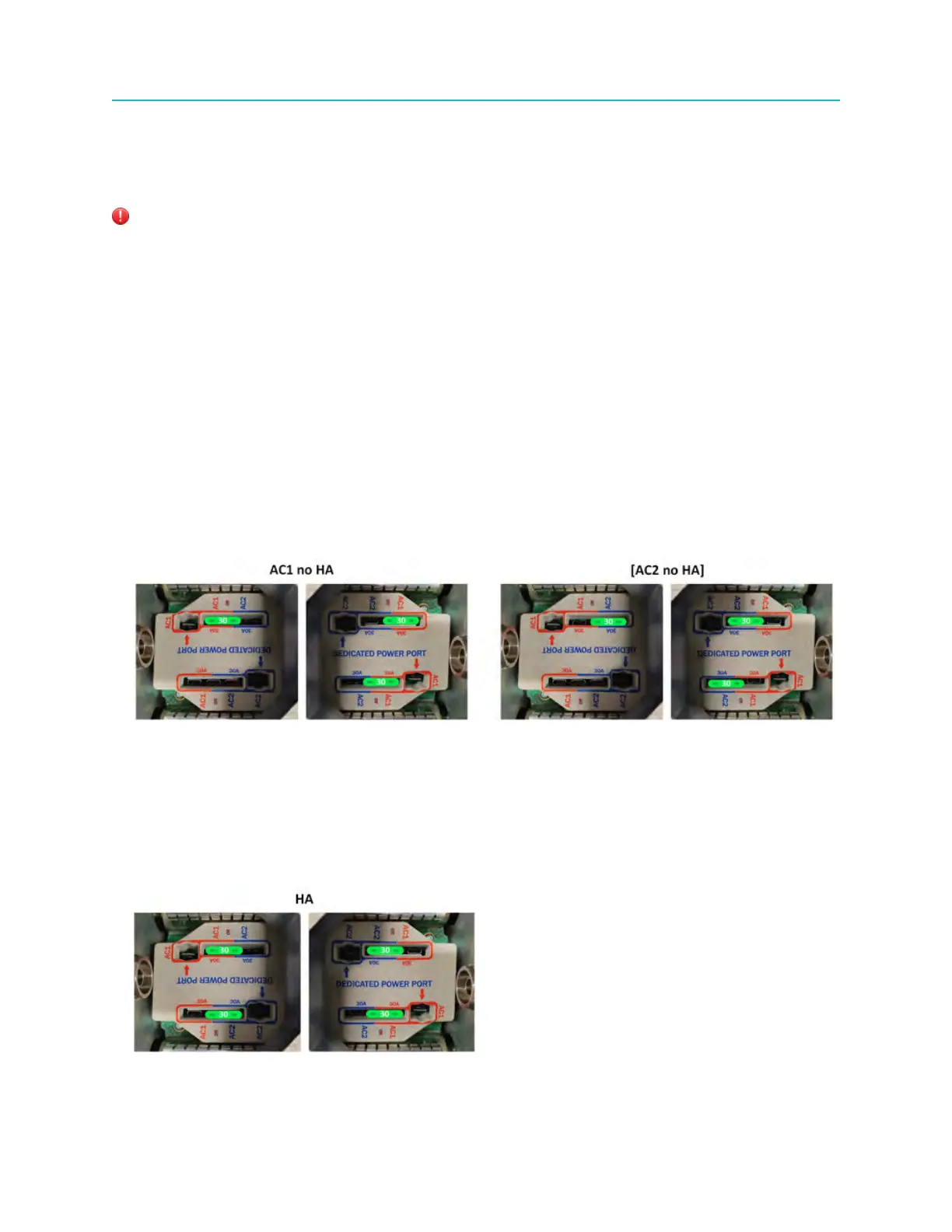

Selon la configuration électrique choisie, il est possible d’installer jusqu’à quatre fusibles 30 A, livrés
avec le noeud Ripple-2 et collés au support de fibre dans le couvercle. Les exemples ci-après illustrent
plusieurs options de configuration et d’acheminement de l’alimentation et décrivent leurs conséquences.
Utilisez-les pour configurer d’autres variantes d’acheminement selon vos besoins.
Les exemples ci-dessous doivent vous servir de guide.
• L’alimentation provenant de la source CA externe connectée à P1 est acheminée par le fusible P1/
AC1 [P1/AC2] vers le bloc d’alimentation interne AC1 [AC2].
• L’alimentation traversant les fusibles AC1 [AC2] au niveau de P3 et P4 est acheminée hors du noeud,
vers d’autres noeuds cibles en cascade.
• P2 n’est pas alimenté et ne fait que transmettre la RF.
• Pas de haute disponibilité (capacité de redondance) pour la source d’alimentation externe.
• Pas de haute disponibilité pour le bloc d’alimentation interne.
