Chapter 5: Configuring the Ripple-2 Node
d’injecteur d’alimentation, et ce, même si les quatre ports RF sont utilisés. Grâce à cette méthode, le
noeud est directement alimenté, sans interférence.
TIP: CONSEIL: il est recommandé de retirer le support RF avant d’installer le kit de câble
d’adaptateur électrique.
Outillage
• Clé à douille pied de biche 3/4"
• Tournevis à lame plate de taille moyenne
1. Remove the RF tray:
a. Déconnectez le côté support RF des cavaliers coaxiaux raccordés au(x) module(s) Pebble-2.
b. Déconnectez le côté support RF du câble CC raccordé à la carte mère du couvercle.
c. Desserrez les six vis de retenue du support RF à l’aide d’un tournevis à lame plate de taille
moyenne.
d. Retirez le support RF en utilisant ses poignées.

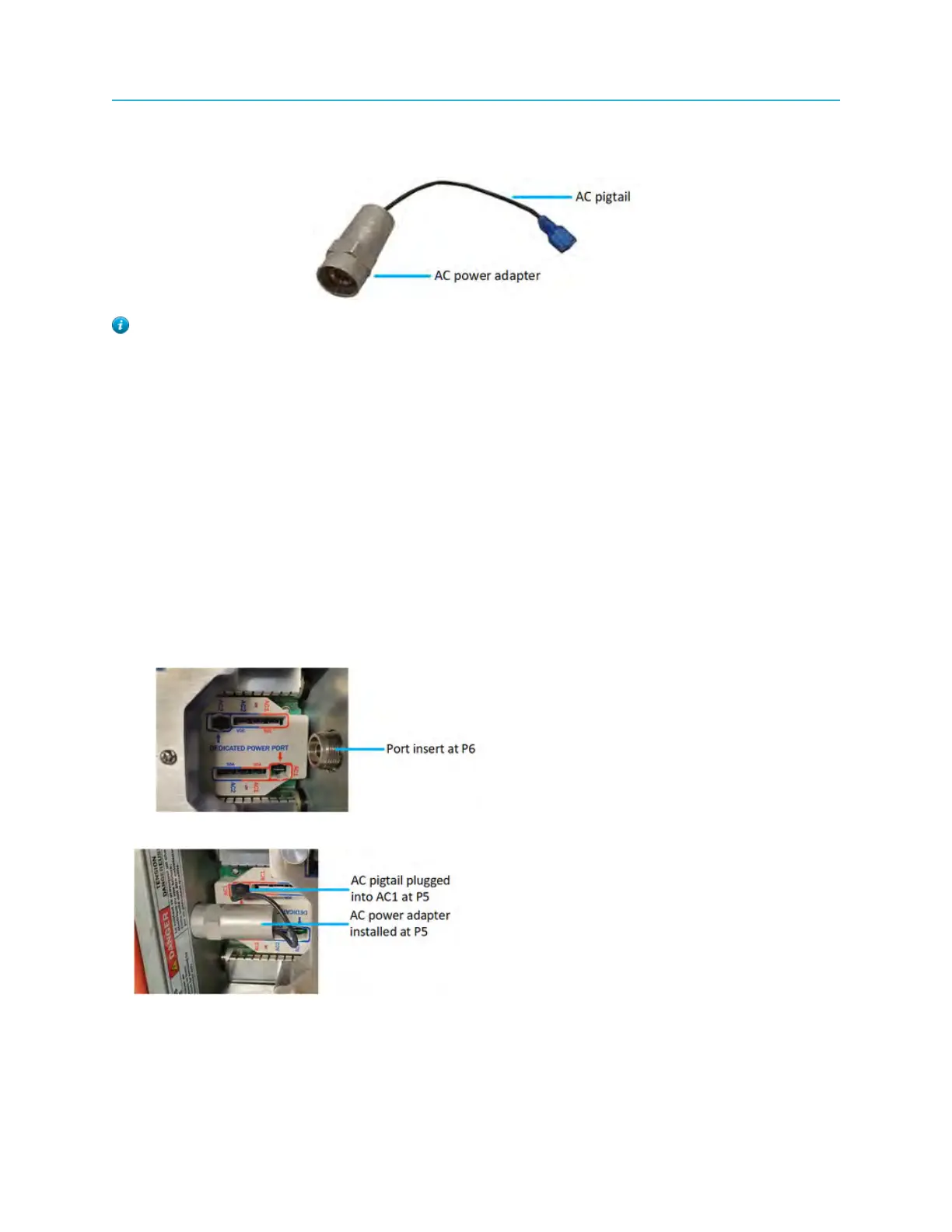

2. Installation de l’adaptateur d’alimentation dans le noeud, au niveau de P5 ou P6 :
a. Vissez manuellement l’adaptateur électrique sur l’insert de port spécial de P5 ou P6 jusqu’à ce qu’il
soit bien serré.
b. Serrez l’adaptateur électrique à un couple de 10,8 Nm à l’aide d’une clé 3/4".
3. Branchez le raccord flexible CA sur le port spécial AC1 ou AC2, au besoin.
4. Suivez les instructions de configuration du courant alternatif du noeud Ripple-2 fournies dans la
section Acheminement de l’alimentation à travers le noeud Ripple-2.
78
