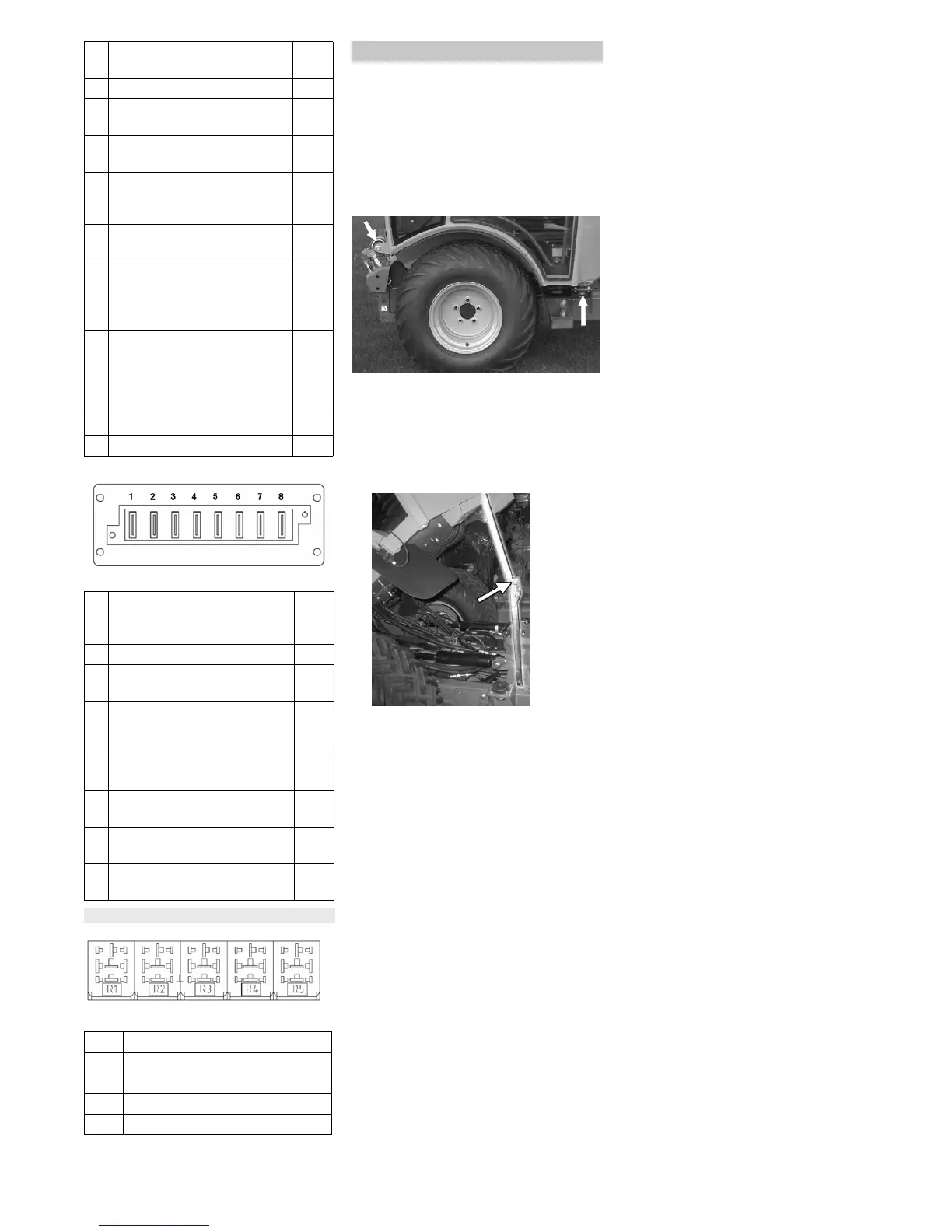

Kärcher MIC 84 - Tippe Førerhuset

- 13
Sikringer i taget, til højre fra føreren
Relæ i førerhusets strømkasse
Til vedligeholdelse og reparationer kan ma-
skinens førerhus tippes.
 Placer maskinen på en plan overflade.
 Træk tændingsnøglen ud.
 Førerhusets forreste fastspænding løs-
nes en lille smule, skruerne forbliver
isat.
 Førerhusets bageste fastspænding løs-
nes.
Forreste og bageste fastgøring
 Førerhuset løftes og tippes op. For at
undgå skader skal dette gennemføres
af mindst tre voksne.
 Førerhuset sikres med støtten, som er
monteret under førerhuset. Støtten sik-
res med den tilhørende skrue.
Støtte sikres med skrue og møtrik
몇 ADVARSEL
Før arbejder under førerhuset skal der sør-
ges for, at førerhuset er sikret korrekt så
den ikke pludseligt kan vælte.
Klap førerhuset aldrig alene op eller gen-
nemfør aldrig alene arbejder på førerhuset,
mens dette er klappe op!
5 JS1000
DP620
5 A
6 Arbejdsbelysning forside 20 A
7 Bremselyskontakt
Ekstra tilførsel MC050
10 A
8 Tilførsel MC050
Tilførsel IX024
10 A
9 Fordeler trykfilter
F/N/B knap til kørselsretnings-
omstilling
3 A
10 Sæde-berøringsomskifter
JS 120, mikrokontakt
3 A
11 Fordeler til omdrejningstal og
returløbfilter
Kørepedal
Inchpedal
5 A
12 Arbejdshydraulik forside
Arbejdshydraulik bagside
Svømmestilling
Fartpilot
Extra 5 V
5 A
13 Uden funktion
14 Uden funktion
1 Positionslys venstre
Belysning indregistreringsnum-
mer
5 A
2 Positionslys højre 5 A
3 Lugte til alle sider
Arbejdsbelysning bagside
15 A
4 Belysning
Strømtilførsel
Kontaktbelysning
10 A
5 Belysning
Advarselsblink
15 A
6 Sædevarmer
Radioanlæg
7,5 A
7 Visker
Forrude vaskeranlæg
10 A
8 Advarselsblink
Radioanlæg
5 A
Relæ
R1 Blinklys
R2 Belysning
R3 Belysning
R4 Strømtilførsel tagbelysning
R5 Strømtilførsel sikringer 50 A
