Kärcher MIC 84 - Tippa Förarhytt

- 13

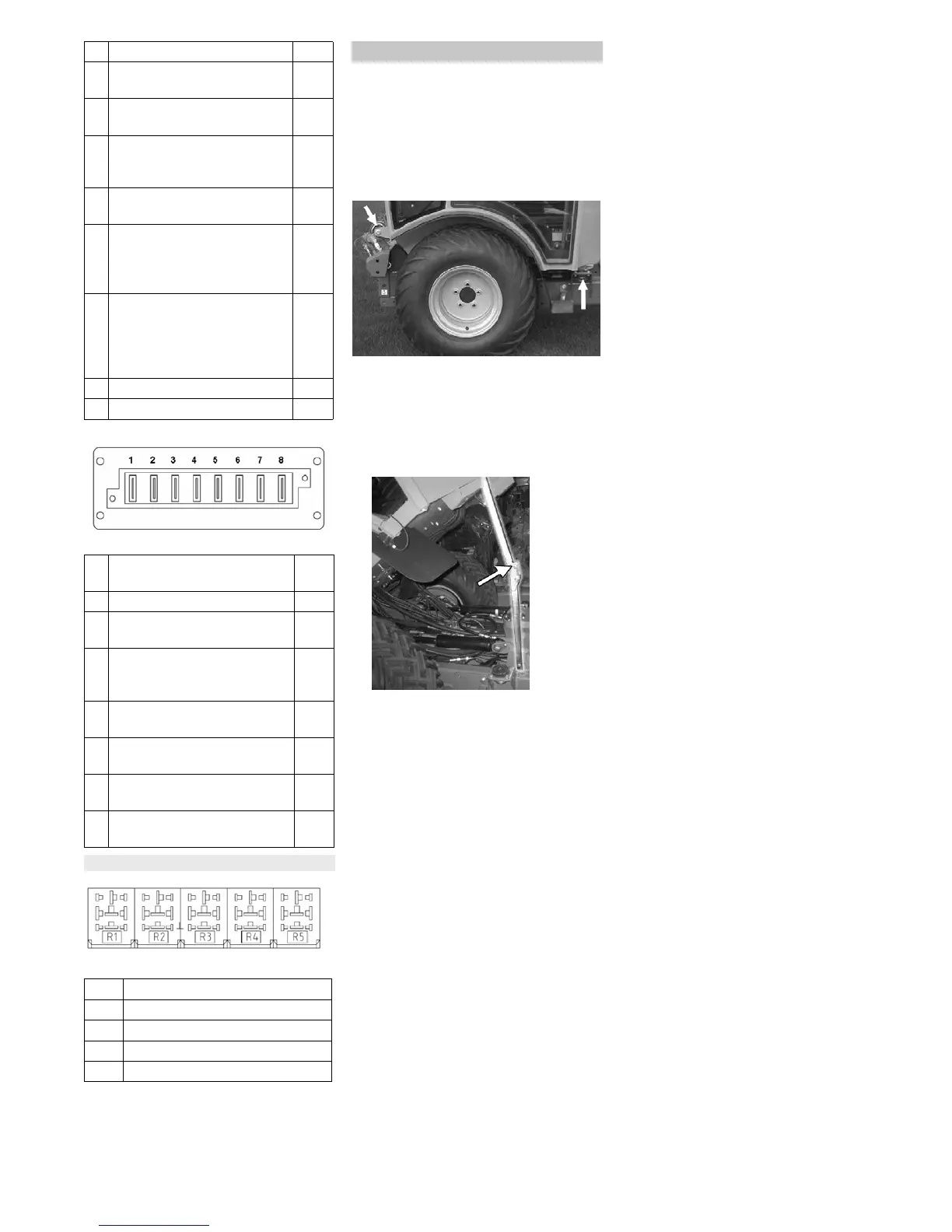

Säkringar i taket, till höger om föraren
Reläer i förarhyttens eldosa
Maskinens förarhytt kan tippas för att utföra
underhålls- och reparationsarbeten.
 Parkera maskinen på ett jämnt under-
lag.
 Dra ut tändningsnyckeln.
 Lossa hyttens främre fästen något, låt
skrivarna sitta kvar.
 Lossa hyttens bakre fästen.
Främre och bakre fästen
 Lyft upp hytten och fäll upp den. För att
undvika skador ska detta göras av mins
två vuxna personer.
 Säkra hytten med stödet som sitter
monterat under hytten. Spärra stöden
med den tillhörande skruven.
Säkra stödet med skruv och mutter.
몇 VARNING
Se innan arbeten utförs under hytten till att
den är ordentligt säkrad så att den inte kan
falla ner.
Fälla aldrig upp hytten ensam och arbeta
inte ensam under en uppfälld hytt!
6 Arbetsbelysning fram 20 A
7 Bromsljusbrytare
Extra tillförsel MC050
10 A
8 Tillförsel MC050
Tillförsel IX024
10 A
9 Givare tryckfilter
F/N/R knapp för färdriktnings-
omkopplare
3 A
10 Säteskontakt-brytare
JS 120, mikrobrytare
3 A
11 Givare för rotationsantal och
returflödesfilter
Körpedal
Inchpedal
5 A
12 Arbetshydraulik fram
Arbetshydraulik bak
Flytläge
Farthållare
Extra 5 V
5 A
13 Används ej
14 Används ej
1 Positionsljus vänster
Skyltbelysning
5 A
2 Positionsbelysning höger 5 A
3 Blinklampa
Arbetsbelysning bak
15 A
4 Belysning
Strömtillförsel
Brytarbelysning
10 A
5 Belysning
Varningsblink
15 A
6 Sätesvärmare
Radio
7,5 A
7 Vindrutetorkare
Vindrutetork
10 A
8 Varningsblink
Radio
5 A
Relän
R1 Blinkers
R2 Belysning
R3 Belysning
R4 Strömtillförsel takbelysning
R5 Strömtillförsel säkringar 50 A
Tippa förarhytt
133SV
