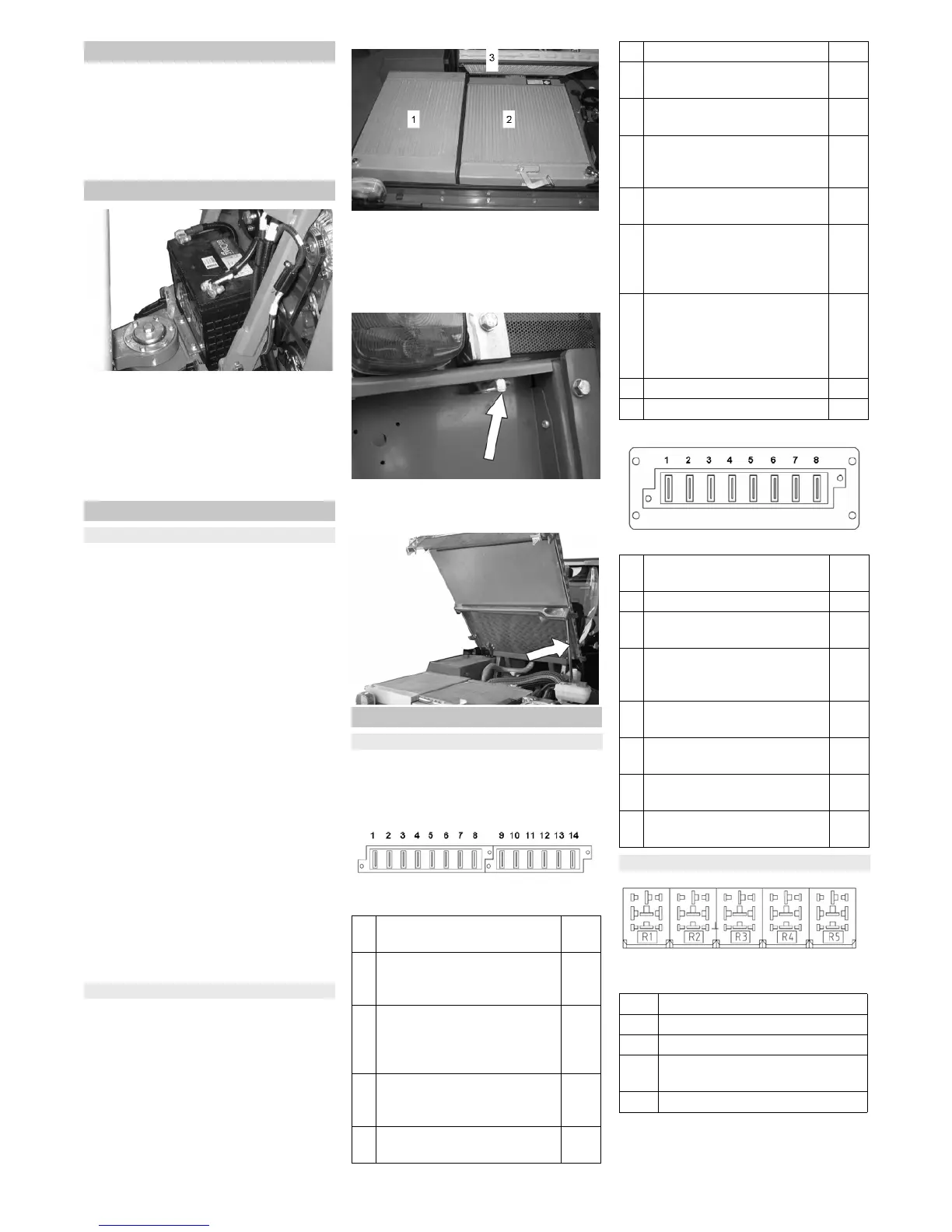

Kärcher MIC 84 - Kontrola Pasków Klinowych PL; Sprawdzanie Akumulatora PL; Czyszczenie; Prace Przy Wymianie

- 14
Regularnie kontrolować naprężenie i stan
paska klinowego.
 Przy właściwym naprężeniu pasek kli-
nowy można ścisnąć maks. o 7 mm.
 Zlecić autoryzowanemu serwisowi
ustawienie naprężenia paska klinowe-
go.
Zdjąć przednią osłonę akumulatora
OSTROŻNIE
Koniecznie przestrzegać przepisów bez-
pieczeństwa związanych z obsługą akumu-
latorów - patrz początek instrukcji.
 Końcówki kablowe muszą być mocną
dociśnięte i pozbawione śniedzi. Na-
smarować smarem bezkwasowym.
Codziennie po pracy urządzenie należy
oczyścić.
OSTROŻNIE
Niebezpieczeństwo!
Nie czyścić uszczelnienia wału, komponen-
tów elektrycznych i zaworów hydraulicz-
nych przy użyciu strumienia wody pod wy-
sokim ciśnieniem.
Nie płukać silnika wodą.
Płytki chłodnicy czyścić tylko sprężonym
powietrzem (maks. 5 bar), a nie wodą.
Nie używać agresywnych środków czysz-
czących.
W celu ochrony filtra powietrza tył urządze-
nia należy myć jedynie przy wyłączonym
silniku.
 W celu uniknięcia zagrożenia pożaro-
wego należy sprawdzić pojazd pod ką-
tem utraty oleju i paliwa. Zlecić serwiso-
wi usunięcie nieszczelności.
 W celu uniknięcia zagrożenia pożaro-
wego silnik, tłumik, akumulator i zbior-
nik paliwa należy utrzymywać w czysto-
ści, bez resztek roślinnych i oleju.
 Sprawdzić czystość silnika, a w razie
potrzeby wyczyścić szczotką lub sprę-
żonym powietrzem.
Chłodnice umieszczone są z tyłu za po-
mieszczeniem silnikowym.
 Zanieczyszczona chłodnica prowadzi
do łatwego przegrzania: Zawsze utrzy-
mywać osłonę chłodnicy, kratę ssącą i
dmuchawę w czystości, bez resztek tra-
wy, bez uszkodzeń.
1 Chłodnica oleju hydraulicznego
2 Chłodnica wody
3 Chłodnica klimatyzatora
Do czyszczenia otworzyć osłonę silnika:
 Odbezpieczyć i wyjąć lewą i prawą za-
wleczkę.
 Odchylić
osłonę silnika całkiem do góry,
aż do zaskoczenia zabezpieczenia przy
stelażu.
 Sprawdzić bezpieczniki.
 Wymienić uszkodzone bezpieczniki.
Wskazówka: Stosować wyłącznie bez-
pieczniki o tej samej wartości.
Bezpieczniki przy skrzynce bezpiecznikowej ka-
biny
Bezpieczniki w dachu, na prawo od kierowcy
Przekaźnik w skrzynce prądowej kabiny kierow-
cy
Kontrola pasków klinowych
Sprawdzanie akumulatora
Czyszczenie
Czyszczenie urządzenia
Czyszczenie chłodnicy
Prace przy wymianie
Bezpieczniki
1 Stopp Solenoid
Generator IG
5 A
2 Dopływ OX012
Gniazdko dodatkowe 5 V
MC050
10 A
3 Kompresor fotela pneumatycz-
nego
Przełącznik kierownicy
Silnik osuszacza
20 A
4 Hamulec postojowy
Gniazdko dodatkowe 12 V
Oświetlenie wyposażenia
10 A
5 JS1000
DP620
5 A
6 Oświetlenie robocze przednie 20 A
7 Włącznik świateł hamowania
Dopływ dodatkowy MC050
10 A
8 Dopływ MC050
Dopływ IX024
10 A
9 Nadajnik filtra ciśnieniowego
Przycisk F/N/R przełącznika
wyboru kierunku jazdy
3 A
10 Wyłącznik stykowy fotela
JS 120, mikroprzełącznik
3 A
11 Nadajnik ilości obrotów i filtra
powrotnego
Pedał jazdy
Pedał wyrównawczy
5 A
12 Hydraulika robocza przód
Hydraulika robocza tył
Pozycja pływająca
Tempomat
Extra 5 V
5 A
13 Nie zajęte
14 Nie zajęte
1 Światło pozycyjne lewe
Lampka tablicy rejestracyjnej
5 A
2 Światło pozycyjne prawe 5 A
3 Lampa obrotowa
Oświetlenie robocze tylne
15 A
4 Oświetlenie
Dopływ prądu
Oświetlenie przełącznika
10 A
5 Oświetlenie
Światła awaryjne
15 A
6 Ogrzewanie fotela
Radio
7,5 A
7 Wycieraczka
Spryskiwacz szyb
10 A
8 Światła awaryjne
Radio
5 A
Przekaźnik
R1 Migacz
R2 Oświetlenie
R3 Oświetlenie
R4 Dopływ prądu oświetlenia dacho-
wego
R5 Dopływ prądu bezpieczników 50 A
185PL
