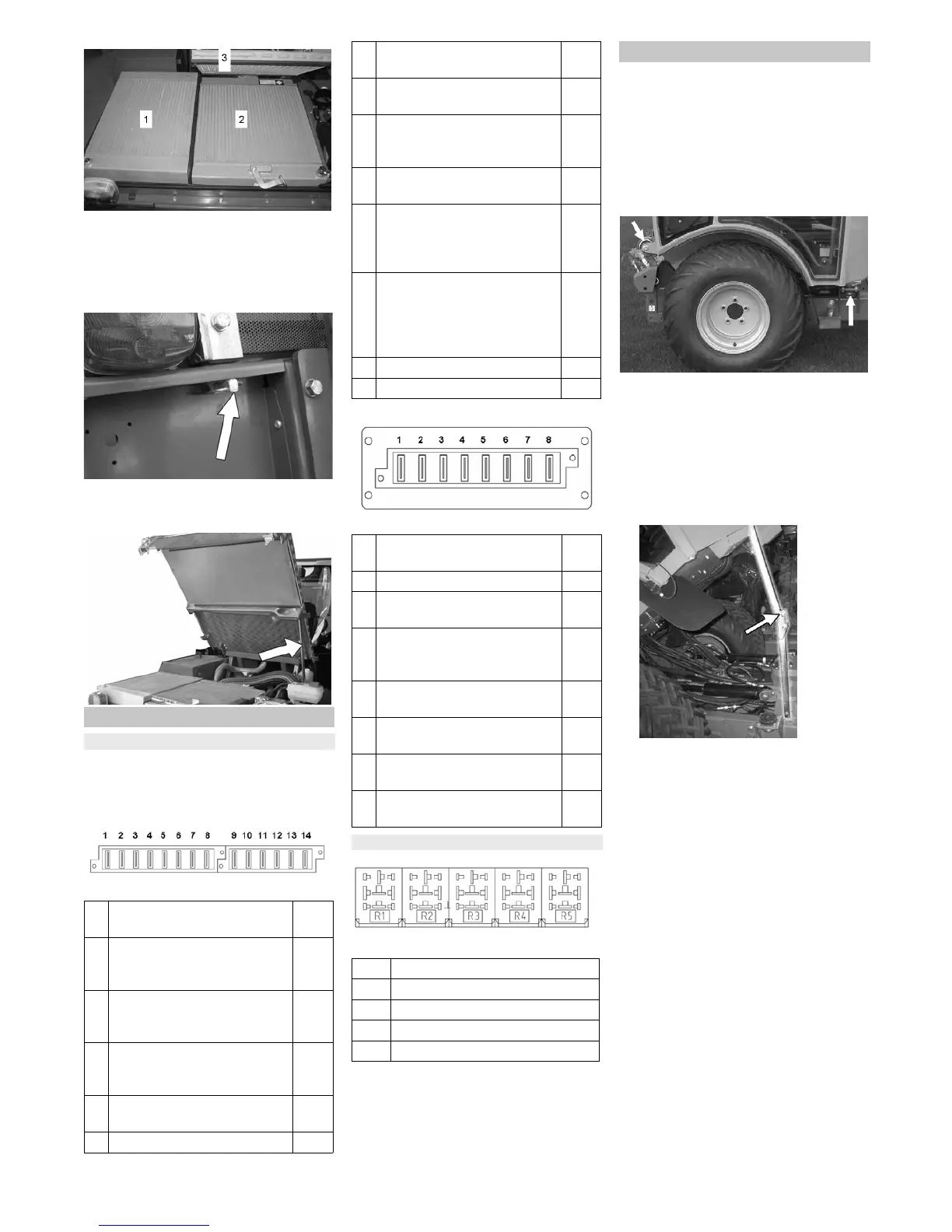

Kärcher MIC 84 - Austauscharbeiten; Fahrerkabine Kippen

- 13
1 Hydraulikölkühler
2 Wasserkühler
3 Kühler Klimaanlage
Zum Reinigen Motorhaube öffnen:
 Linker und rechter Klappsplint entsi-
chern und herausziehen.
 Motorhaube ganz nach oben schwen-
ken bis Sicherung am Haltegestänge
einrastet.
 Sicherungen prüfen.
 Defekte Sicherungen erneuern.
Hinweis: Nur Sicherungen mit glei-
chem Sicherungswert verwenden.
Sicherungen im Sicherungskasten der Kabine
Sicherungen im Dach, rechts vom Fahrer
Relais im Stromkasten der Fahrerkabine
Die Fahrerkabine der Maschine kann für
Wartungsarbeiten und Reparaturen ge-
kippt werden.
 Maschine auf ebener Fläche abstellen.
 Zündschlüssel abziehen.
 Vordere Befestigungen der Kabine et-
was lösen, Schrauben drin lassen.
 Hintere Befestigungen der Kabine lö-
sen.
Vordere und hintere Befestigung
 Kabine anheben und hochkippen. Zur
Vermeidung von Schäden werden min-
destens drei Erwachsene dazu benö-
tigt.
 Die Kabine mit der unter der Kabine
montierten Stütze sichern. Die Stütze
mit der dazugehörenden Schraube ar-
retieren.
Stütze mit Schraube und Mutter sichern
몇 WARNUNG
Vor Arbeiten unter der Kabine sicherstellen
dass diese ordnungsgemäß gesichert ist,
damit sie nicht unbeabsichtigt herunterkip-
pen kann.
Kabine nie alleine hochkippen oder an
hochgekippter Kabine arbeiten!
Austauscharbeiten
Sicherungen
1 Stopp Solenoid
Generator IG
5 A
2 Zufuhr OX012
Zusatzsteckdose 5 V
MC050
10 A
3 Luftsitzkompressor
Lenksäulenumschalter
Trocknermotor
20 A
4 Feststellbremse
Zusatzsteckdose 12 V
Armaturenbeleuchtung
10 A
5 JS1000
DP620
5 A
6 Arbeitsbeleuchtung vorne 20 A
7 Bremslichtschalter
Extra Zufuhr MC050
10 A
8 Zufuhr MC050
Zufuhr IX024
10 A
9 Geber Druckfilter
F/N/R Knopf für Fahrtrich-
tungswahlschalter
3 A
10 Sitzkontaktschalter
JS 120, Mikroschalter
3 A
11 Geber für Umdrehungsanzahl
und Rücklauffilter
Fahrpedal
Inchpedal
5 A
12 Arbeitshydraulik vorne
Arbeitshydraulik hinten
Schwimmstellung
Tempomat
Extra 5 V
5 A
13 Nicht belegt
14 Nicht belegt
1 Positionslicht links
Kennzeichenbeleuchtung
5 A
2 Positionslicht rechts 5 A
3 Rundumleuchte
Arbeitsbeleuchtung hinten
15 A
4 Beleuchtung
Stromzufuhr
Schalterbeleuchtung
10 A
5 Beleuchtung
Warnblinkanlage
15 A
6 Sitzheizung
Radioanlage
7,5 A
7 Scheibenwischer
Scheibenwaschanlage
10 A
8 Warnblinkanlage
Radioanlage
5 A
Relais
R1 Blinker
R2 Beleuchtung
R3 Beleuchtung
R4 Stromzufuhr Dachbeleuchtung
R5 Stromzufuhr Sicherungen 50 A
Fahrerkabine kippen
