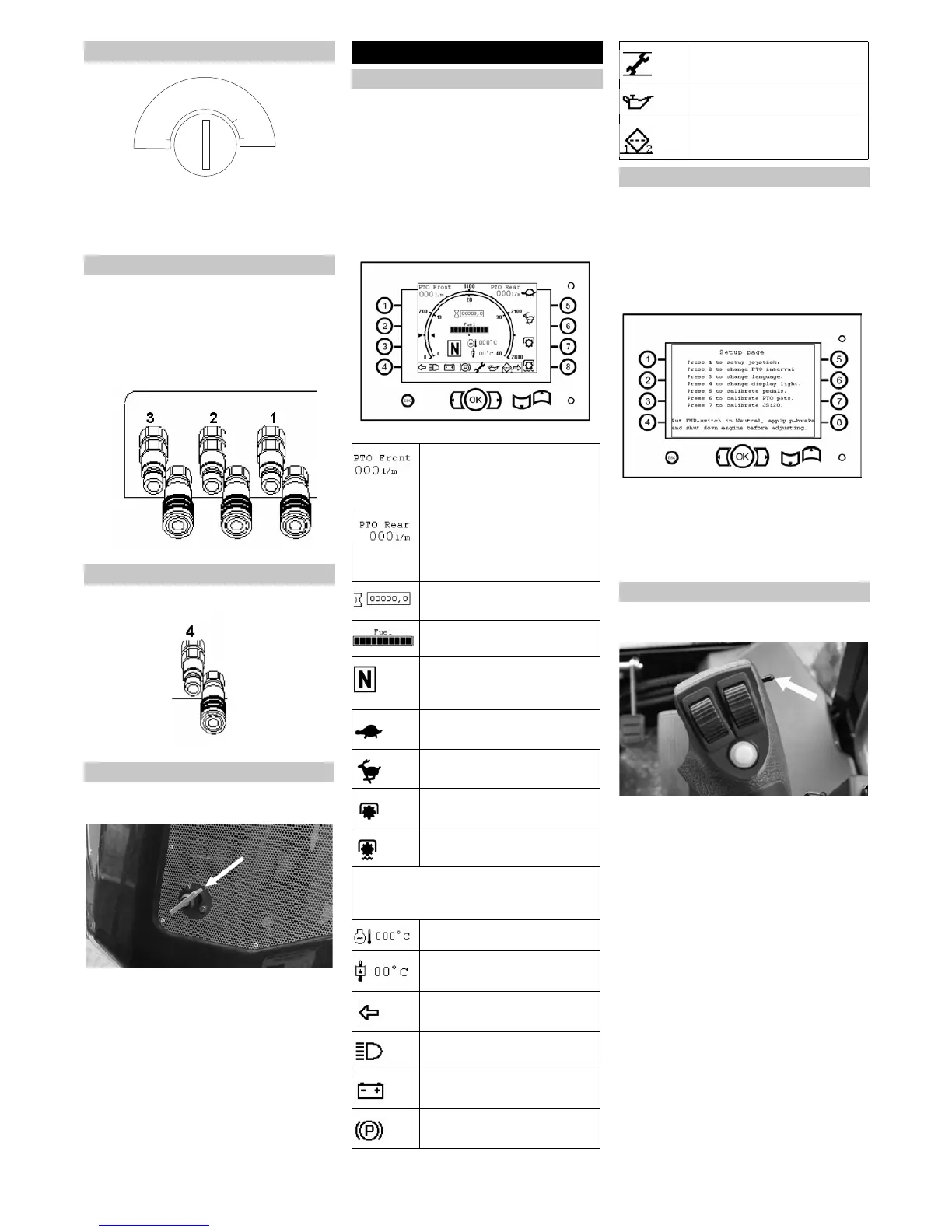

Kärcher MIC 84 - Hydrauliikkaliitäntä Takana; Pääkytkin; Käyttö; Ohjauspaneeli;Display

- 4
1 OFF: Sytytys pois päältä
2 ON: Sytytys päällä
3 GL: Esihehkutus
4 ST: Moottorin käynnistys
Pikakytkimet 1 ja 2 ovat vakiona kaikissa
koneissa.
Pikakytkin 3 (valinnainen) on liitetty T-kap-
paleen avulla nostosylintereihin ja sitä käy-
tetään etunoston ollessa deaktivoituna,
esim. kuormauskauhan nostamiseen.
Pikakytkimet edessä oikealla
Pikakytkin 4 on vakiona kaikissa koneissa.
Takana olevat pikakytkimet
Pääkytkin sijaitsee koneen takaosan etu-
puolella.
Pääkytkin asetettuna asentoon "päällä"
 Jotta konetta voi käyttää, pääkytkimen
tulee olla kytkettynä päälle. Jos kone
pysäytetty eikä sitä välittömästi enää
käytetä, kytke pääkytkin pois päältä ja
vedä avain pois.
Kone on varustettu ohjauspaneeli/display -
näytöllä.
– Keskelle ovat sijoitettuna näytöt ja
merkkivalot.
Ulompi rengas näyttää moottorin kier-
rosluvun 2800 kierrosta/min asti, si-
sempi rengas on koneen nopeusmittari,
se näyttää nopeuden 40 km/h asti.
– Ulompana olevalla alueella on pai-
nonapit ja setup-asetusten painikkeet.
Ohjauspaneeli/Display
몇 VAROITUS
Setup:iin tehdyt muutokset voivat vaikuttaa
perinpohjaisesti koneen käyttäytymiseen ja
olla vaarallisia liikenteessä. Tästä syystä:
Tee turvallisuuteen liittyvät kalibrointiase-
tukset vain, kun ensin olet keskustellut
asiakaspalvelun kanssa.
 Kun kone käy, paina OK-nappia.
 Paina nappeja 1-7 edetäksesi valikos-
sa.
 Liikkuessasi valikossa, paina ESC-nap-
pia palataksesi takaisin edelliseen va-
likkoon.
Monitoimikahvassa on kytkin ajosuunnan
valintaa varten.
 ETEENPÄIN: Kytkin etuasennossa,
ajosuunta ETEENPÄIN aktivoituu ja
displayllä ajosuuntanäyttöön tulee (F).
 TAAKSEPÄIN: Kytkin taka-asennossa,
ajosuunta TAAKSEPÄIN aktivoituu ja
displayllä ajosuuntanäyttöön tulee (R).
 NEUTRAL: Kytkin keski-asennossa,
displayllä ajosuuntanäyttöön tulee (N).
Sytytys
Hydrauliikkaliitäntä edessä
Hydrauliikkaliitäntä takana
Pääkytkin
OFF
ON
GL
ST
Käyttö
Ohjauspaneeli/Display
Syöttömäärä, työhydrauliikka
edessä
Huomautus: Syöttömäärä
säädetään potentiometrillä B.
Syöttömäärä, työhydrauliikka
takana
Huomautus: Syöttömäärä
säädetään potentiometrillä C.
Käyttötuntilaskin
Polttoainemittari
Ajosuunnan näyttö: Eteenpäin
(F), taaksepäin (R) tai neut-
raali (N)
Kuljetusalue hidas
Kuljetusalue nopea
Työalue 1 (vakionopeus)
Työalue 2 (kuormitusraja-sää-
tö)
Varoitusnäytöt
Varoitusnäytöt palavat vain, kun pitää
näyttää tärkeitä tietoja.
Jäähdytysveden lämpötila
Hydrauliikkaöljyn lämpötila
Ajosuunnan näyttö
Ajovalo (lähivalo)
Akunvalvontanäyttö
Seisontajarru
Service-näyttö: palaa, kun ky-
seinen huolto pitää suorittaa
Öljynpainenäyttö
Suodatin: palaa, kun suodatin
1 tai suodatin 2 on tukossa
Setup-valikko
Ajosuunnanvalintakytkin
