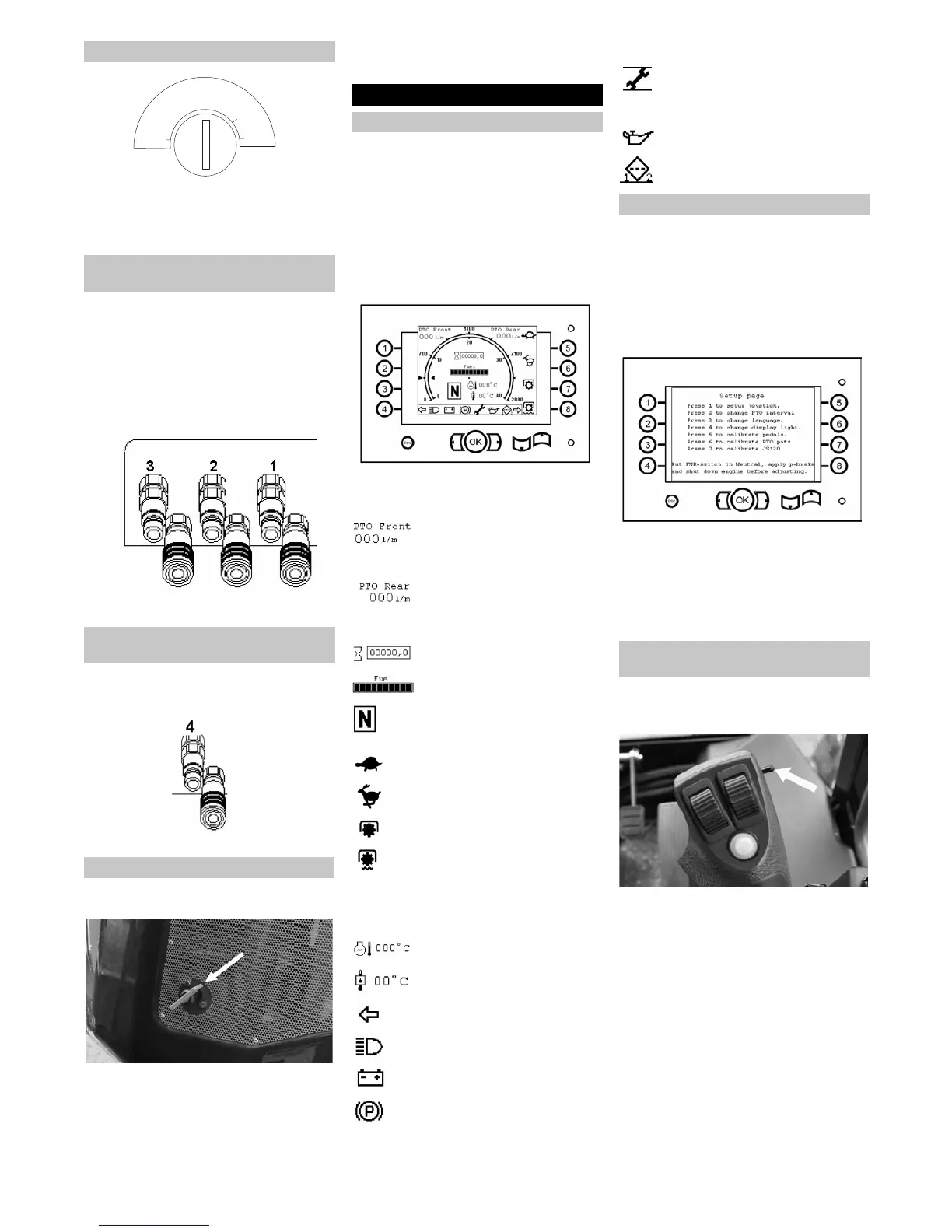

- 5
1 OFF (ВЫКЛ): зажигание выключено
2 ON (ВКЛ): зажигание включено
3 GL: Предварительный прогрев
4 ST: Запустить двигатель
Быстроразъемное соединение 1 и 2 се-
рийно установлено на всех машинах.
Быстроразъемное соединение 3 (опция)
соединено тройником с подъемными ци-
линдрами и используется при выклю-
ченном фронтальном поднимании, на-
пример, для поднимания фронтального
погрузчика.
Быстроразъемные соединения спереди
справа
Быстроразъемное соединение 4 серий-
но установлено на всех машинах.
Задние быстроразъемные соединения
Главный выключатель находится на пе-
редней стороне задней части машины.
Главный выключатель в выключенном поло-
жении
Для эксплуатации необходимо вклю-
чить главный выключатель. Если ма-
шина выключена и не будет снова
вводиться скоро в эксплуатацию, вы-
ключить и снять главный выключа-
тель.
Машина оснащена дисплеем или терми-
налом оператора:
– внутри находится табло и контроль-
ные индикаторы.
Кольцо показывает снаружи число
оборотов двигателя до 2800 оборо-
тов/мин, внутри тахометр машины,
он показывает макс. 40 км/ч.
– В наружной части находятся кнопки и
клавиши для настройки.
Терминал оператора / Дисплей
몇 ПРЕДУПРЕЖДЕНИЕ
Изменения в настройке могут сильно
повлиять на машину и таким образом
создать опасность на дороге. Поэто-
му: выполнять настройку калибровки,
связанную с техникой безопасности,
только после консультации с серви-
сной службой.
Если машина работает, нажмите на
кнопку ОК.
Нажимайте кнопки 1-7, чтобы перей-
ти в меню.
При навигации нажмите кнопку ESC,
чтобы вернуться в предыдущее ме-
ню.
На многофункциональном рычаге нахо-
дится переключатель для выбора на-
правления движения.
ВПЕРЕД: переключатель вперед,
включается направление движения
ВПЕРЕД и на дисплее загорается ин-
дикатор направления движения (F).
НАЗАД: переключатель назад, вклю-
чается направление движения НА-
ЗАД и на дисплее загорается индика-
тор направления движения (R).
НЕЙТРАЛЬНОЕ: положение пере-
ключателя посередине, на дисплее
загорается (N).
Зажигание
Гидравлическое подключение
спереди
Гидравлическое подключение
сзади
Главный выключатель
OFF
ON
GL
ST
Эксплуатация
Терминал оператора / Дисплей
Подача, рабочая гидравли-
ческая система спереди
Указание. Подача настраи-
вается потенциометром В.
Подача, рабочая гидравли-
ческая система сзади
Указание. Подача настраи-
вается потенциометром С.
Счетчик рабочих часов
Индикация топливного бака
Указатель поворота: вперед
(F), назад (R) или нейтрально
(N)
Транспортный диапазон,
медленно
Транспортный диапазон, бы-
стро
Рабочая зона 1 (темпомат)
Рабочая зона 2 (регулировка
предельной нагрузки)
Предупредительная сигнализация
Предупредительная сигнализация заго-
рается только тогда, когда необходимо
отобразить важную информацию.
Температура охлаждающей
воды
Температура масла для ги-
дравлических систем
Указатель поворота
Ближний свет (неослепляю-
щий свет)
Контрольный индикатор акку-
муляторa
Стояночный тормоз
Сервисная индикация: горит,
когда необходимо выполнить
соответствующее техобслу-
живание.
Индикатор давления масла
Фильтр: горит, если засорен
фильтр 1 или фильтр 2
Меню "Setup"
Переключатель направления
движения
157RU
