- 15
 Перевірити запобіжники.
 Несправні запобіжники замінити.
Вказівка: Використовувати запобіж-
ники лише з однаковим значенням.

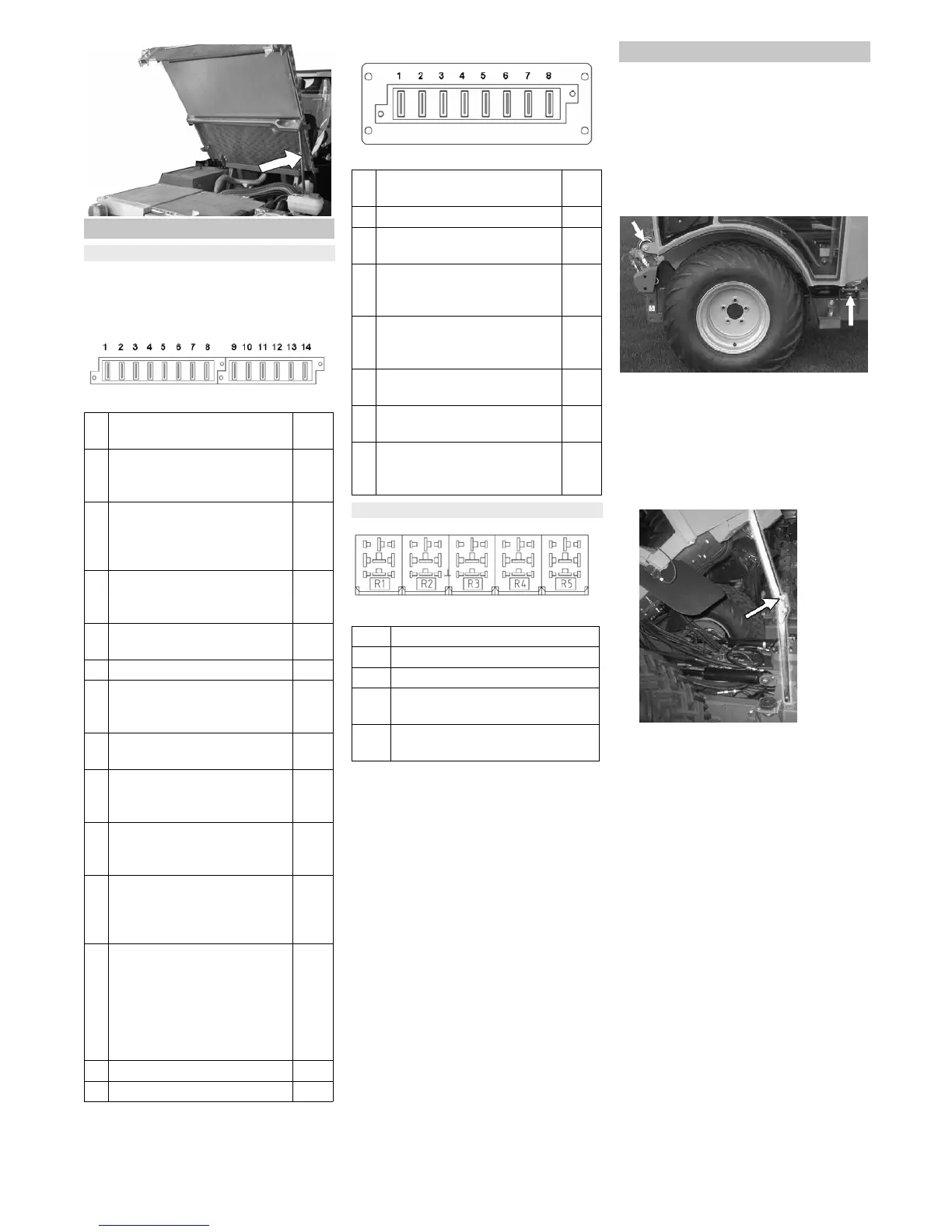

Запобіжники в блоці запобіжників кабіни
Запобіжники на даху, праворуч від водія
Реле в розподільному ящику кабіни водія
Кабіна водія машини може відкидатись
для проведення технічного обслугову-
вання та ремонту.
 Установити машину на рівну повер-
хню.
 Витягнути ключ запалювання.
 Дещо відпустити передні кріплення
кабіни, гвинти не виймати.
 Відпустити задні кріплення кабіни.
Переднє та заднє кріплення
 Підійняти кабіну та відкинути її. Щоб
уникнути пошкоджень для цього по-
трібні мінімум троє дорослих.
 Зафіксувати кабіну за допомогою
опори, що встановлюється під кабі-
ною. Зафіксувати опору доданими
гвинтами.
Зафіксувати опору гвинтом з гайкою
몇 ПОПЕРЕДЖЕННЯ
Перед роботами під кабіною впевни-
тись у тому, що її належним чином за-
фіксовано для запобігання випадковому
падінню.
Ніколи не піднімати кабіну самому та
не працювати на піднятій кабіні!
Заміни
Запобіжники
1 Stopp Solenoid
Generator IG
5 A
2 Подача OX012
Додаткове гніздо 5 В
MC050
10 A
3 Компресор пневмокрісла
Перемикання на рульовій ко-
лонці
Двигун осушувача
20 A
4 Стояночні гальма
Додаткове гніздо 12 В
Освітлення панелі приладів
10 A
5 JS1000
DP620
5 A
6 Переднє робоче освітлення 20 A
7 Вимикач сигналу гальмуван-
ня
Додаткова подача MC050
10 A
8 Подача MC050
Подача IX024
10 A
9 Датчик напірного фільтру
F/N/R Кнопка вибору напрям-
ку руху
3 A
10 Контактний перемикач сидін-
ня
JS 120, мікроперемикач
3 A
11 Датчик числа обертів двигу-
на та фільтру зливної лінії
Акселератор
Педаль точного руху
5 A
12 Гідравлічна система приводу
спереду
Гідравлічна система приводу
ззаду
Плаваюче положення
Темпомат
Extra 5 V
5 A
13 Без обшивки
14 Без обшивки
1 Стоянковий вогонь зліва
Освітлення номерних знаків
5 A
2 Стоянковий вогонь справа 5 A
3 Проблисковий маячок
Робоче освітлення ззаду
15 A
4 Підсвічування
Подача струму
Освітлення перемикачів
10 A
5 Підсвічування
Система аварійної сигналіза-
ції
15 A
6 Підігрів сидіння
Радіоприймач
7,5 A
7 Склоочисник
Склоомивач
10 A
8 Система аварійної сигналіза-
ції
Радіоприймач
5 A
Реле
R1 Світлосигнальний пристрій
R2 Підсвічування
R3 Підсвічування
R4 Подача струму до освітлення на
даху
R5 Подача струму на запобіжники
50 A
Відкидання кабіни водія
